TronxyX13D打印机冷却器总成结构

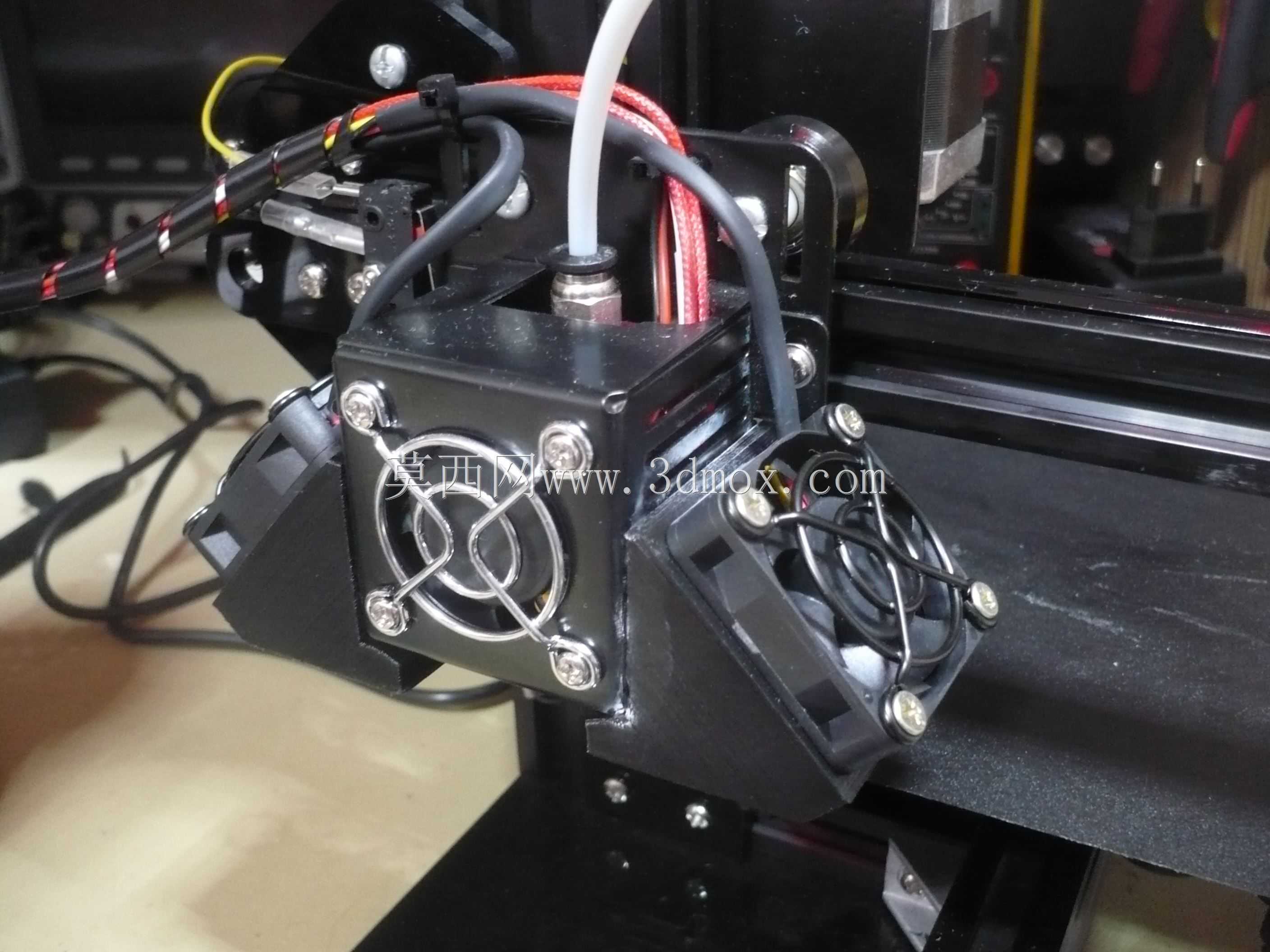

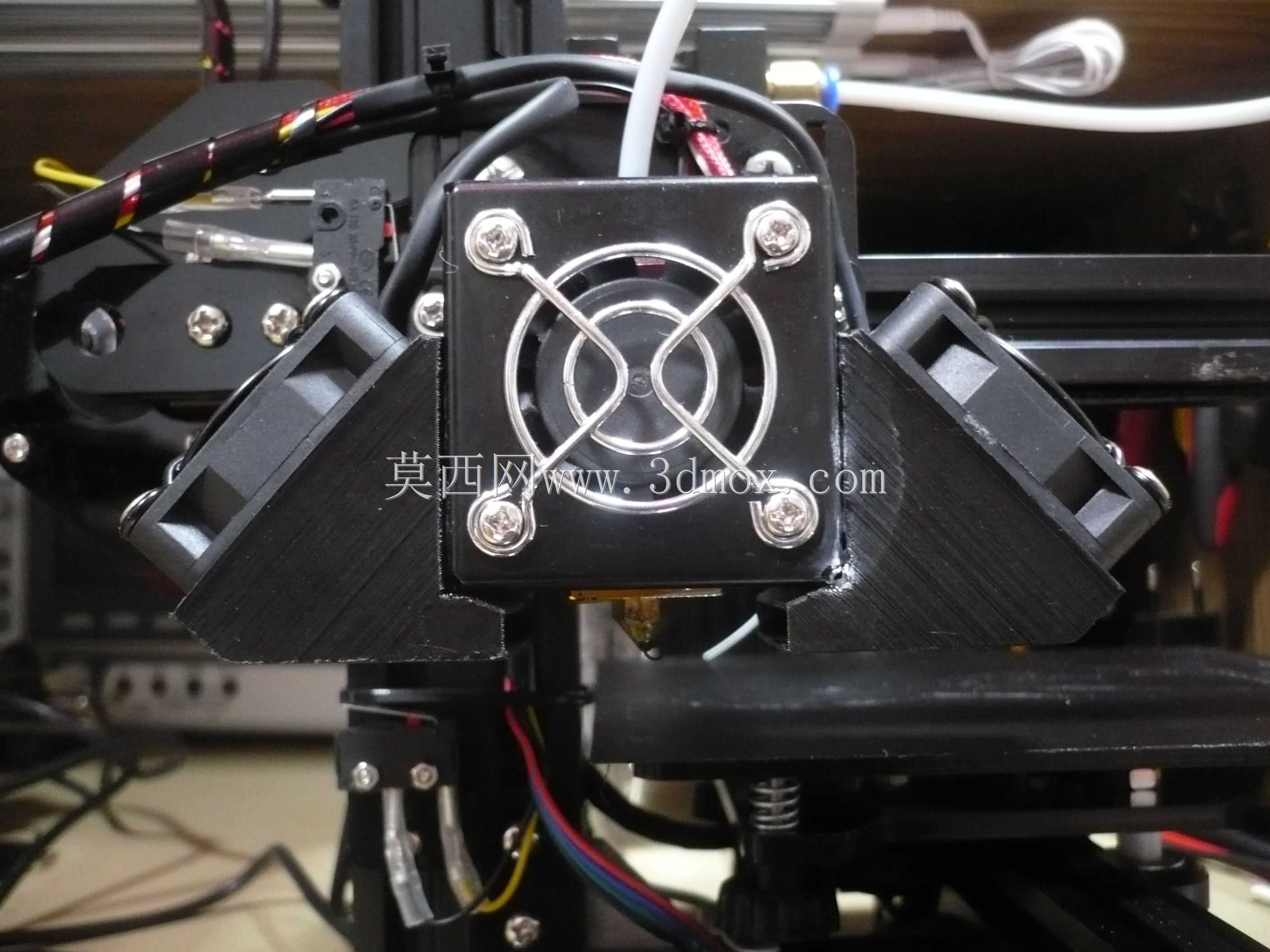

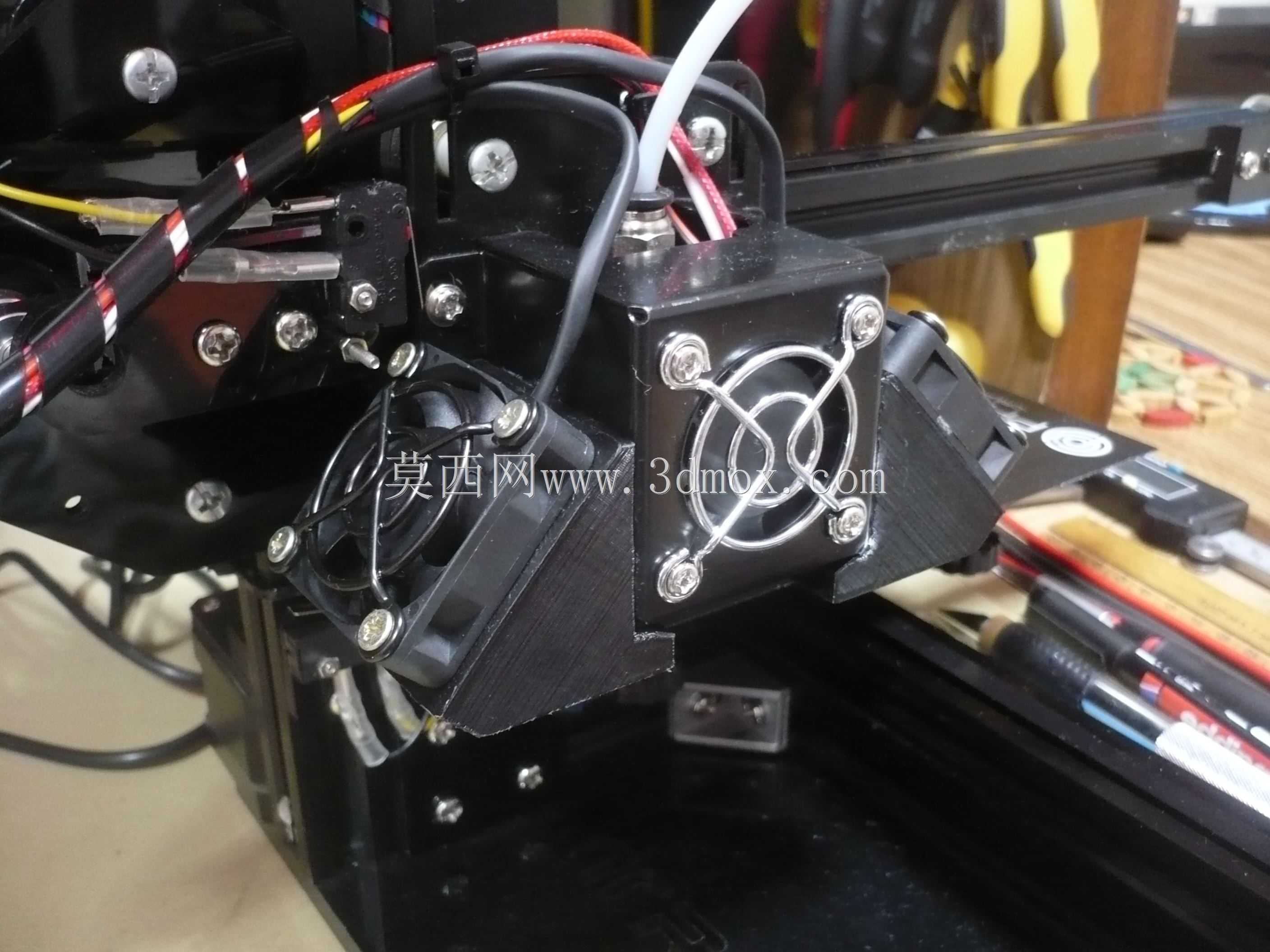

　　在桌面级FDM3D打印设备的实际运行场景中，打印头区域的温度控制直接决定了耗材熔融状态的稳定性、成型件的层间结合强度以及打印头自身的工作寿命，这套适配TronxyX1机型的冷却器组件，正是针对桌面级设备打印过程中喉管散热、成型区域快速风冷的双重需求设计的配套结构。从实际装机的适配逻辑来看，这套组件的安装边界完全贴合TronxyX1打印头的原有安装位，不需要对设备原有X轴滑台、挤出机固定座做额外打孔或改装，组件主体的方形壳体一侧预留了与挤出机喉管适配的避让槽，安装时可直接卡接在原有喉管的散热段位置，不会与周边的送丝管路、加热块接线产生空间干涉。组件的功能设计分为两个独立的散热通路，靠近喉管的封闭腔体负责传导喉管上部的热量，

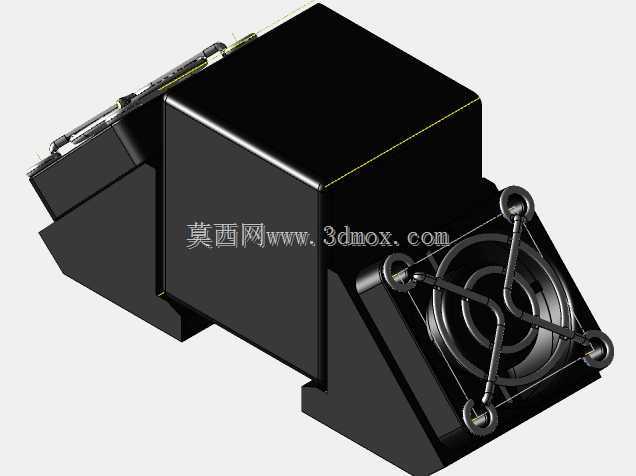

　　避免热量沿喉管向上传导导致耗材提前软化堵头，这部分的壳体与喉管接触的面做了贴合度优化，减少接触热阻，保证热量能快速传导到壳体表面；另一侧集成的轴流风扇安装位，是针对打印件成型区域的风冷需求设计，风扇的出风角度经过调整，正对打印头喷嘴下方的成型区域，在耗材挤出后能快速将熔融态的耗材冷却到固化温度，减少打印件的翘曲、拉丝问题，尤其是在打印PLA这类对冷却要求较高的耗材时，稳定的定向风冷能大幅提升小尺寸特征、悬空结构的打印成型质量。从结构设计的思路来看，这套组件没有采用市面上常见的分体式散热片加独立风扇支架的结构，而是将散热壳体、风扇固定座、安装定位结构整合为一个整体组件，减少了装机时的零件数量，

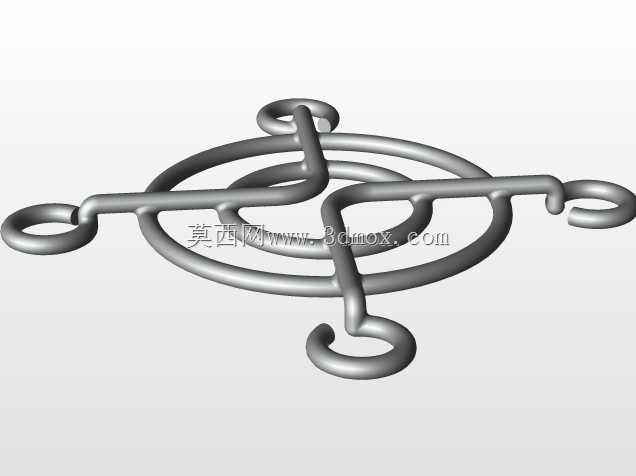

　　安装时只需要对准原有打印头的固定孔位锁紧即可，不需要额外调整风扇角度和散热片位置，降低了用户自行改装的调试难度。组件两侧的楔形支撑结构，一方面是为了提升整体壳体的结构强度，避免打印头高速移动时组件产生共振异响，另一方面也做了减重处理，不会给X轴滑台增加过多的负载，保证打印头移动的响应速度不会因为加装冷却组件受到影响。风扇固定位的四个安装柱做了限位凸台，安装标准尺寸的轴流风扇时可以直接卡入定位，不需要反复调整风扇的同心度，风扇外侧的防护格栅既可以避免杂物卷入风扇扇叶，也不会过多阻挡出风风量，保证风冷效率。在实际的打印工况下，这套冷却组件可以适配不同耗材的打印温度区间，打印ABS这类需要较高成型舱温度的耗材时，

　　可以通过调整风扇转速降低成型区域的风冷强度，避免打印件因为骤冷产生层间开裂；打印PLA、PETG这类需要快速冷却的耗材时，风扇满速运行可以保证每层耗材快速定型，提升打印件的表面质量和尺寸精度。组件的走线槽设计在壳体的上边缘，加热块、风扇的接线可以沿走线槽整理固定，避免打印头移动时线材拖拽到打印件或者设备框架，减少打印过程中的故障概率。从安装尺寸的边界来看，组件整体突出打印头安装面的距离控制在原有设备的运动行程范围内，X轴移动到左右限位、Z轴移动到最高位置时，组件都不会与设备的框架、打印平台产生碰撞，完全适配TronxyX1机型的原有运动空间，不需要调整设备的固件限位参数。整套结构的设计完全围绕桌面级3D打印机打印头的实际散热痛点展开，没有冗余的装饰性结构，所有的结构特征都服务于散热效率、安装便捷性和运行稳定性的需求，对于同类型桌面级FDM设备的打印头散热改装、结构优化也有实际的参考价值，结构设计人员在做同类冷却组件设计时，可以参考这种整合式的结构思路，在保证散热性能的前提下减少装机复杂度，控制组件的整体重量，避免影响打印头的运动精度。
