五缸星形活塞发动机装配结构设计

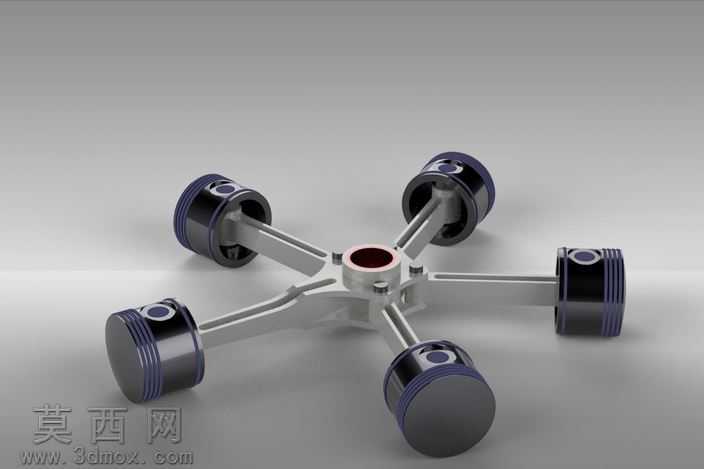

本作品为五缸星形布局活塞发动机的三维装配模型，建模过程严格遵循星形发动机的经典机械结构逻辑，以中心曲柄轴为核心装配基准，围绕中心轴呈圆周均匀排布五组活塞连杆组件，还原了星形发动机气缸环绕曲轴布置的典型结构特征。建模阶段首先完成中心曲柄输出轴的参数化构建，精准设计曲柄销的偏心距、轴段配合公差，确保后续连杆组件的运动干涉校验能够顺利开展；随后依次完成活塞本体、活塞环槽、连杆大小头的独立建模，活塞头部的环槽结构按照真实发动机的密封环、油环布置逻辑设计，连杆小头的活塞销配合位、大头的曲柄销配合位均预留了合理的装配间隙，符合机械设计的公差配合要求。装配过程采用从核心到外围的层级装配逻辑，先将中心曲柄轴固定为装配基准件，再依次将五组连杆大头与曲柄销完成转动副约束，随后将活塞组件与连杆小头通过活塞销完成铰接，最终实现五组活塞沿各自气缸轴线方向的往复运动自由度约束，完整还原星形发动机曲柄连杆机构的运动传递路径。材质渲染阶段针对不同零部件匹配对应材质属性：曲柄轴、连杆等承力结构件采用哑光金属钢材质，调整金属粗糙度、反射参数还原锻钢构件的哑光金属质感；活塞本体采用铝合金材质，通过调整漫反射、高光参数呈现铸铝件的细腻金属光泽；活塞环采用高硬度耐磨铸铁材质，加深表面灰度、降低反射率凸显耐磨构件的厚重质感；中心轴座部位的衬套采用铜合金材质，调整暖色调金属参数区分不同功能的零部件。整体渲染采用柔和的影棚布光方案，通过主光源、补光、轮廓光的多光源组合，清晰呈现各零部件的装配关系与结构细节，避免阴影遮挡关键装配结构。设计过程中重点校验了五组活塞的运动相位差，确保相邻气缸的工作相位间隔均匀，符合星形发动机的做功顺序逻辑，同时对所有运动部件进行了全局干涉检查，调整了连杆摆动角度范围内的结构间隙，保证虚拟运动仿真过程中无部件碰撞问题。模型完整还原了星形发动机结构紧凑、单位体积功率密度高的结构优势，清晰展现了活塞往复运动转化为曲轴旋转运动的机械原理，可作为动力机械结构教学、原理演示的数字化参考模型，也可用于航空活塞发动机、小型轻型动力装置的结构方案参考。
