四开槽槽轮间歇传动机构三维设计

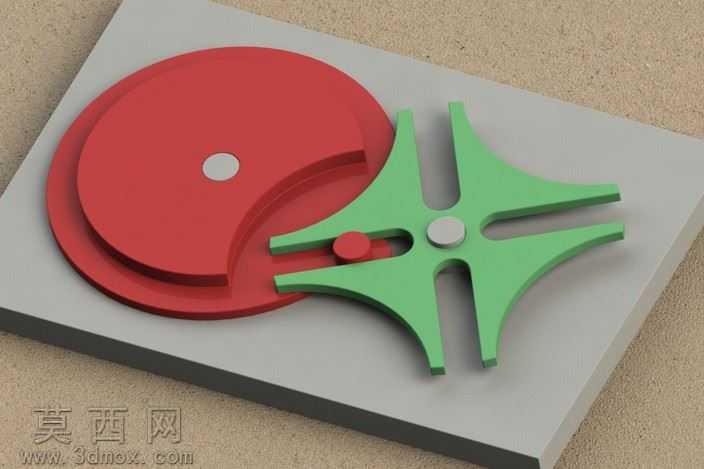

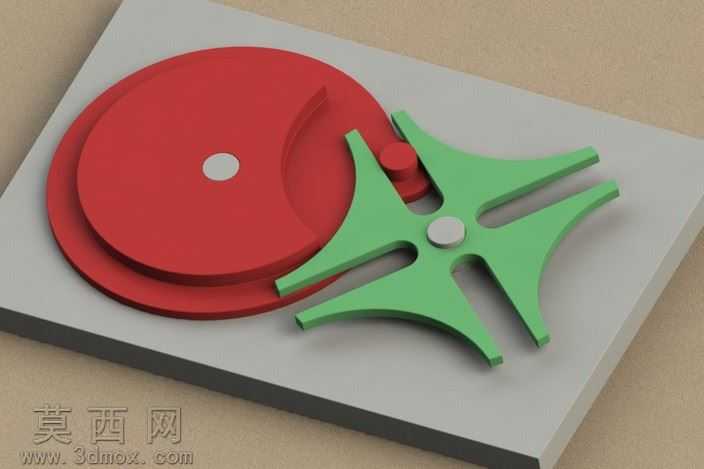

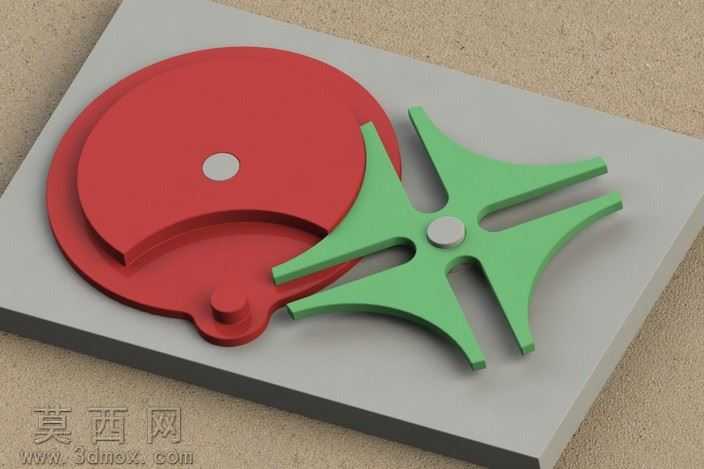

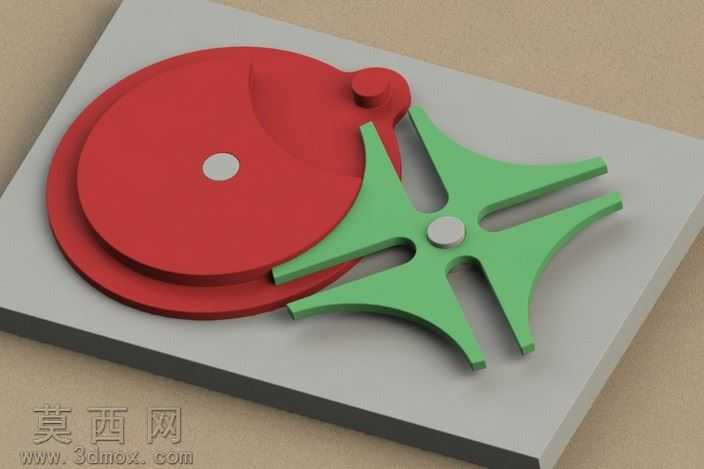

本作品为四开槽外啮合槽轮机构，也就是经典的日内瓦间歇传动机构，采用三维参数化建模完成整体装配设计，完整还原了该间歇机构的核心传动逻辑与结构特征。建模过程中首先梳理槽轮机构的运动参数：主动拨盘做连续匀速回转运动，从动四槽槽轮在拨盘圆柱销的驱动下，每次完成90度的定角度间歇转位，拨盘无销的锁止弧段与槽轮的凹弧锁止面配合，在槽轮停歇阶段实现精准定位，避免槽轮发生多余窜动，保证间歇传动的位置精度。建模阶段对两个核心零件做了精细化结构处理：主动拨盘部分，分层设计了拨盘基体、驱动圆柱销、锁止凸弧三个特征，严格保证圆柱销的回转中心与拨盘中心的偏心距匹配槽轮的槽深参数，锁止弧的半径与槽轮锁止凹面的半径完全一致，确保锁止阶段无卡滞、无间隙；从动槽轮部分，四个径向导槽做了等角度均匀分布，槽宽与驱动销直径采用间隙配合公差，槽端的过渡圆弧做了圆角处理，减少传动过程中的刚性冲击，槽轮中心的安装轴孔做了同轴度约束，保证槽轮回转的平稳性。材质与渲染方面，主动拨盘采用哑光红色工程塑料材质，添加细微的磨砂质感提升真实感，从动槽轮采用哑光绿色工程塑料材质，与拨盘形成清晰的视觉区分，安装底座采用浅灰色哑光硬质板材材质，场景添加柔和的漫反射环境光，搭配弱阴影效果，清晰呈现两个零件的装配关系与轮廓特征，直观展示机构的组成结构。设计过程中严格遵循槽轮机构的设计规范，校核了槽轮的动停比、运动角、锁止角等核心参数，确保主动拨盘回转一周时，槽轮完成四次间歇转位，每次转位对应90度分度，停歇阶段锁止结构完全限位，可实现连续输入下的间歇分度输出，适用于自动化生产线的转位送料、多工位回转工作台、间歇进给装置等场景，完整的装配模型可直接用于运动仿真演示，直观展示间歇传动的运动过程，帮助理解机械原理中槽轮机构的传动逻辑，也可作为非标自动化设备间歇分度结构的设计参考。
