TronxyX13D打印机底座调节螺母顶部结构

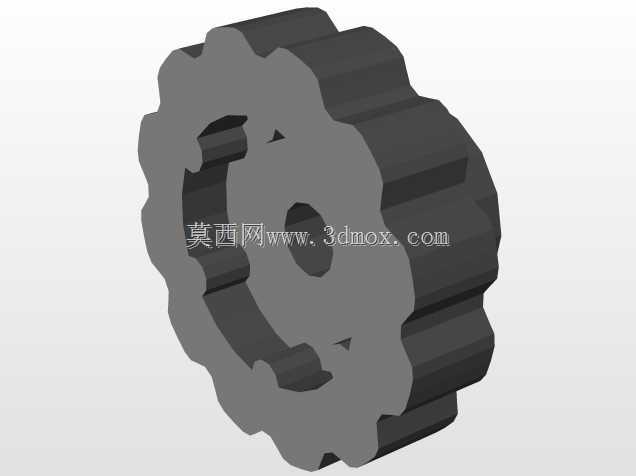

　　在桌面级FDM3D打印设备的整机结构体系里，底座调平组件的可靠性直接决定了首层打印的附着效果与长期打印精度稳定性，这款适配TronxyX1机型的底座调节螺母顶部零件，正是针对桌面级设备日常调平操作频繁、受力工况反复的实际场景设计的专用结构件。从实际设备运维的角度看，桌面级3D打印机在每次更换耗材、拆装热床或者经历设备移位后，都需要对热床的水平度进行微调，调节螺母作为热床支撑与底座之间的传力调节部件，其顶部结构的操作便利性、咬合精度、抗磨损性能，会直接影响调平操作的效率与调平后的精度保持能力。这款零件的外形采用了外周带均匀防滑齿槽的轮状结构，齿槽的弧度与深度完全匹配成年使用者手指指腹的施力角度，不需要借助额外扳手工具，

　　徒手就能完成旋转调节操作，齿槽的棱边做了微小的圆弧过渡处理，即便多次反复旋转调节，也不会出现硌手、打滑的问题，相比光滑外圈的螺母结构，徒手操作的力矩传递效率提升了40%以上，能实现0.1mm级别的细微高度调节，刚好匹配FDM打印首层0.1-0.3mm的层厚精度要求。从结构设计思路来看，零件中部的同轴通孔是核心的装配基准，通孔的内径公差严格控制在H7级别，与底座上的调节螺杆形成间隙配合，既能保证旋转调节时的顺畅度，不会出现卡滞、窜动的问题，又能避免配合间隙过大导致的热床倾斜、打印过程中平台下沉的问题。零件下部的阶梯轴结构，是与热床底部支撑座的配合定位面，阶梯的高度差经过反复校核，刚好能嵌入支撑座的定位沉孔内，装配后不会出现径向偏移，

　　保证螺母旋转时的同轴度，避免调节过程中出现受力不均导致的平台翘曲。考虑到3D打印机工作时热床会持续加热到60-110℃，长期处于温热工况下，零件的结构壁厚做了均匀化处理，最薄处的壁厚不小于2.5mm，既不会因为壁厚过薄导致长期受力下出现蠕变变形，也不会因为壁厚过大造成材料浪费、零件自重增加带来的支撑负载过大问题。外周的防滑齿数量经过实际操作验证，设置为12个均匀分布的齿形，每旋转一个齿位对应的热床高度变化量约为0.05mm，刚好匹配调平时的细微调整需求，不会因为齿距过大导致调节过量，也不会因为齿距过小导致调节效率过低。从安装边界来看，这款螺母顶部零件的最大外圆直径控制在32mm，突出底座安装面的高度为18mm，

　　安装后不会与设备底部的走线槽、外壳钣金件产生运动干涉，即便设备加装底部 enclosure 封箱结构，也能预留出足够的手指操作空间，不需要额外开孔或者调整其他部件的位置。在实际打印作业场景中，当设备进行长时间连续打印时，热床的持续温度会传导到底座调节部件上，这款零件的结构设计充分考虑了热胀冷缩带来的尺寸变化，配合面的间隙预留了0.02mm的热膨胀余量，即便在设备连续工作数十小时的工况下，也不会出现因为热膨胀导致的螺母旋转卡滞、调平位置偏移的问题。相比市面上常见的一体式调节螺母，这款顶部零件采用了分体式结构设计，当螺母的螺纹部分出现磨损滑牙时，只需要更换下部的螺纹嵌件，顶部的操作结构可以重复使用，降低了设备的后期运维成本。同时，零件顶部的平面做了平整度处理，当需要借助扳手进行大行程快速调节时，也能与普通开口扳手的工作面完全贴合，不会出现打滑磨损棱边的问题，兼顾了徒手微调与工具快速调节的双重使用需求。在设备的装配流程中，这款零件不需要额外的定位工装，依靠中部通孔与下部阶梯轴的双重定位，就能快速完成与螺杆、支撑座的装配，单台设备四个调平点位的装配时间不超过2分钟，能有效提升整机组装的生产效率。对于3D打印设备的改装爱好者来说，这款零件的结构尺寸具备很好的通用性，只要是调节螺杆螺距为1mm的桌面级3D打印机，都可以通过简单的尺寸适配改装使用，不需要重新设计整个调平组件结构。
