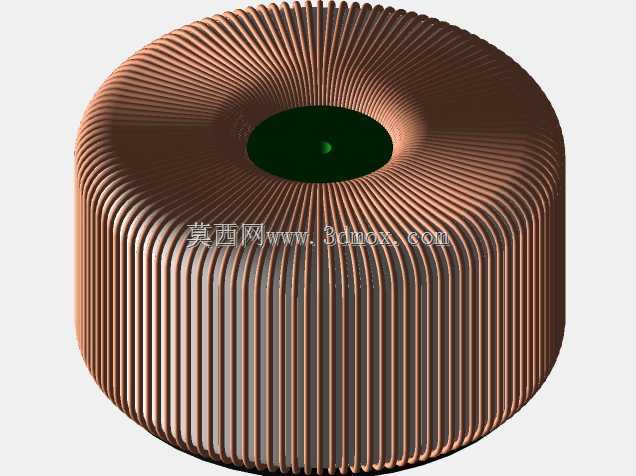

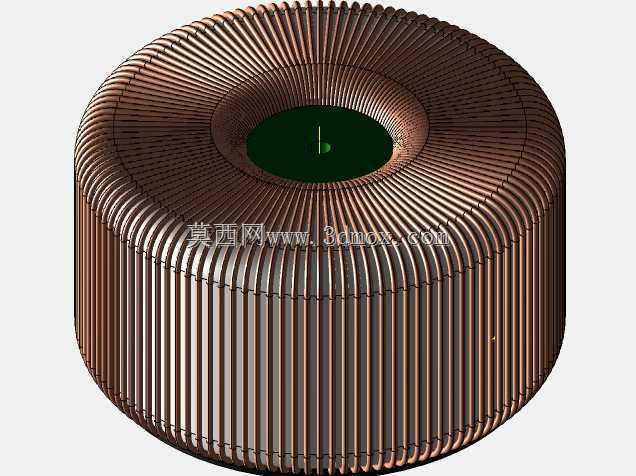

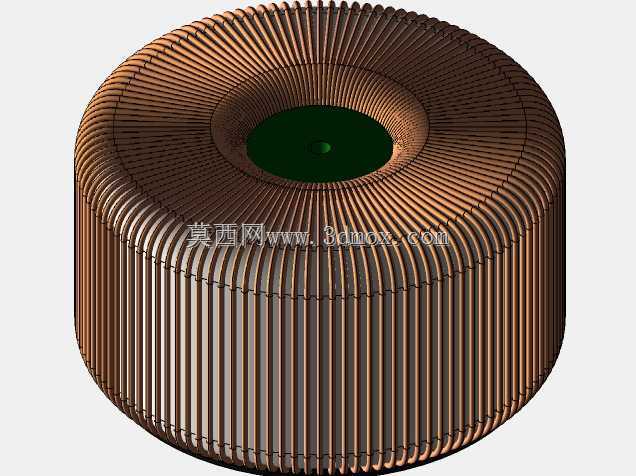

600VA环形铁芯电源变压器结构设计

　　在工业控制设备、高端音频装置、精密测试仪器的供电回路设计中，环形变压器凭借其优异的电磁性能，一直是小功率隔离供电场景的首选部件，本次呈现的这款额定容量600VA的环形变压器结构，完全围绕实际装机的空间约束、性能要求完成建模还原。做这类环形结构的电磁部件建模，首先要跳出普通方型变压器的设计思路，环形铁芯的磁路是连续闭合的无气隙结构，这就决定了绕组必须沿着环形铁芯的圆周方向均匀缠绕，不能出现局部绕组堆叠过厚的情况，否则不仅会导致整体外形尺寸超差，还会因为磁路分布不均增加空载损耗，甚至引发工作时的异常嗡鸣。从实际装机的边界条件来看，这款变压器的外径控制在139mm，轴向总高度77mm，

　　这个尺寸是经过多轮设备内部空间排布校核后的结果——要知道在工控机柜或者精密设备内部，供电部件的安装位往往是在机箱角落或者层板下方，既要预留足够的散热间隙，还要避开周边信号线路的电磁干扰范围，77mm的高度可以适配标准2U机箱的层间净空，139mm的外径不会遮挡周边的走线槽与固定孔位，安装时可以通过中心孔穿装固定螺栓，配合上下绝缘压圈完成锁紧，不需要额外设计复杂的安装支架，能有效减少装机的配件数量与装配工时。从功能特性层面来说，环形结构的变压器相比传统EI型铁芯变压器，有着更低的漏磁水平，这一点在靠近信号采集、音频放大电路的供电场景中尤为重要，漏磁过大会直接导致信号底噪升高、测试数据漂移，而均匀缠绕的环形绕组可以把漏磁控制在极低水平，

　　不需要额外加装厚重的磁屏蔽罩就能满足电磁兼容要求。建模过程中需要重点还原绕组的排布逻辑：初级绕组与次级绕组之间要预留足够的绝缘层厚度，绕组的每一圈导线都要顺着铁芯的弧度贴合排布，外层的绝缘包覆要完全覆盖绕组端部，避免出现导线外露的安全隐患，中心的安装孔位要做绝缘衬套的结构预留，防止固定螺栓与铁芯、绕组之间形成导电通路引发短路。很多新手工程师在选型环形变压器的时候，往往只关注额定容量与电压参数，忽略外形尺寸与安装边界的匹配，比如有些场景虽然容量满足要求，但绕组局部凸起导致外径超差，或者中心固定孔的尺寸与安装螺栓不匹配，装机时才发现无法固定，这款模型在建模时就把这些实际装机的细节都做了还原：绕组的外轮廓是均匀的圆柱面，

　　没有局部凸起的结构，中心孔的尺寸适配常规的M8/M10固定螺栓，整体的重量分布均匀，安装后不会因为重心偏移产生振动噪音。另外在散热设计上，环形结构的绕组外露面积比同容量的方型变压器更大，自然对流条件下的散热效率更高，77mm的轴向高度让绕组上下端面都能和流通空气充分接触，长时间满负载运行时的温升可以控制在绝缘材料允许的范围内，不需要额外加装散热风扇，能有效降低设备的整体噪音与功耗。在不同的应用场景中，这类环形变压器的绕组参数会有调整，但核心的外形尺寸、安装结构是通用的，比如在自动化设备的控制回路供电中，需要多组次级电压输出给不同的功能模块，建模时可以在现有绕组结构基础上调整绕组匝数与线径，不需要改动整体的安装尺寸与外形轮廓，就能快速适配不同的供电需求，这也是标准化结构建模的优势——核心安装边界固定后，只需要调整局部参数就能覆盖多个细分场景的使用需求，大幅减少重复建模的工作量。做这类电磁部件的三维建模，不能只做外观的曲面还原，要结合实际生产、装配、使用的全流程需求，把每一处结构的工程意义体现出来，比如绕组端部的绝缘包覆距离、中心孔的绝缘衬套厚度、外层绝缘的耐温等级对应的结构厚度，这些细节虽然不影响外观展示，但直接决定了产品实际使用时的安全性与可靠性，也是结构工程师在选型、建模过程中必须重点考量的内容。
