挖掘装载一体反铲工作臂结构设计

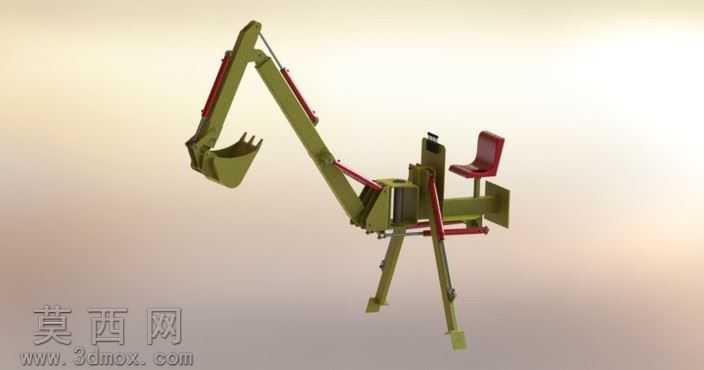

本作品为挖掘作业用反铲工作臂三维结构设计，建模阶段采用自顶向下的装配设计思路，先完成整体作业运动范围的骨架草绘，确定动臂、斗杆、铲斗以及配套支撑基座的铰接点位坐标，保证各部件在极限摆角下不会出现运动干涉，满足180度旋转无结构碰撞的设计要求。建模过程中对每一处铰接销轴的配合间隙、液压油缸的安装耳座位置都做了精准还原，所有结构件的壁厚、加强筋布置都参考了实际小型挖掘臂的工艺参数，避免出现结构强度不足的设计缺陷。材质渲染阶段，主体金属结构件采用军绿色哑光金属漆材质，还原工程机械常用的防护涂层质感，表面添加细微的颗粒纹理模拟漆面的磨砂效果，避免塑料感；液压油缸的缸杆部分采用抛光镀铬金属材质，表现出光滑高反光的金属表面特性，缸筒部分与主体结构保持同色系涂层，油缸外接的液压管路采用红色橡胶包覆材质，与主体绿色形成清晰的视觉区分，方便快速识别液压执行部件的分布。结构设计上，动臂与基座、动臂与斗杆、斗杆与铲斗的铰接处都预留了润滑注油通道的安装位置，液压油缸的两端均采用万向铰接结构，可补偿作业过程中的微小角度偏差，支撑基座下方设置了可收放的支撑支腿，作业时可伸出撑住地面提升整机稳定性，行走状态下支腿可向上收折避免剐蹭地面。整体装配完成后通过软件的运动仿真模块完成全行程动作验证，依次模拟动臂举升下落、斗杆收放、铲斗挖掘卸料的连贯动作，反复调整各铰接点的限位角度，确保旋转180度的全作业范围内，各结构件、液压管路之间不存在任何干涉问题，所有运动副的动作流畅无卡滞，液压油缸的伸缩行程完全匹配各部件的摆动角度需求，不会出现油缸行程不足或者过伸顶死的情况，整体结构紧凑，可直接用于小型挖掘设备的作业机构方案验证。
