履带式挖掘机整机结构三维设计作品

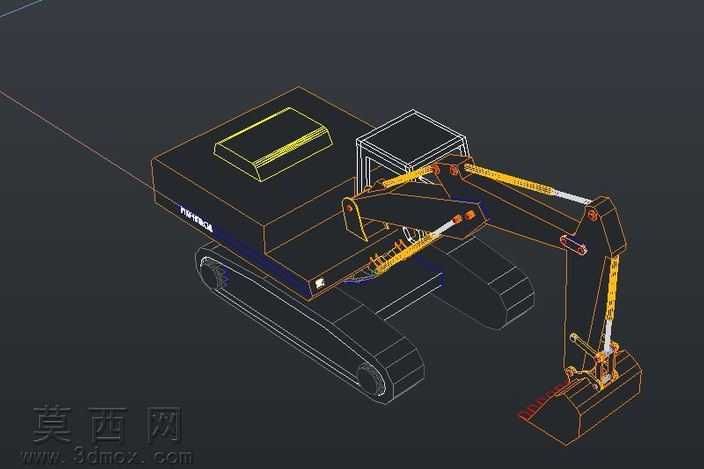

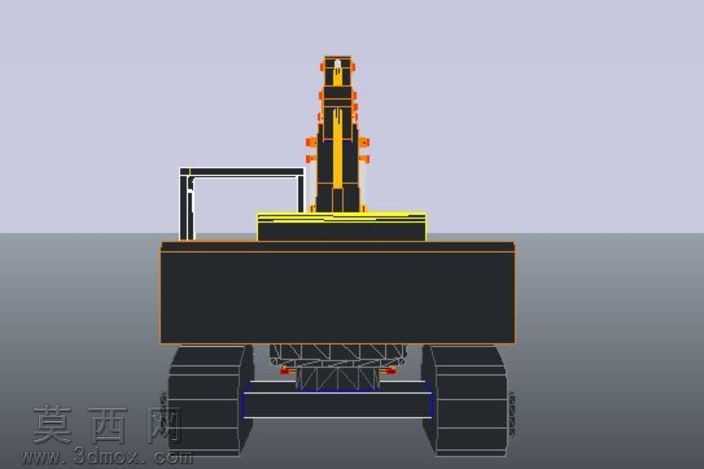

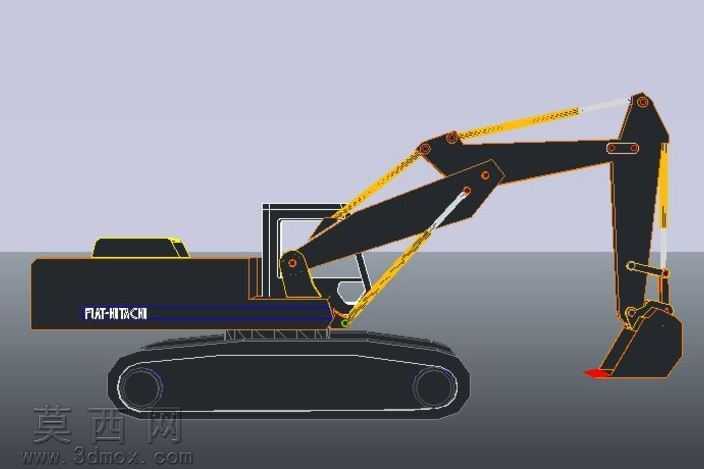

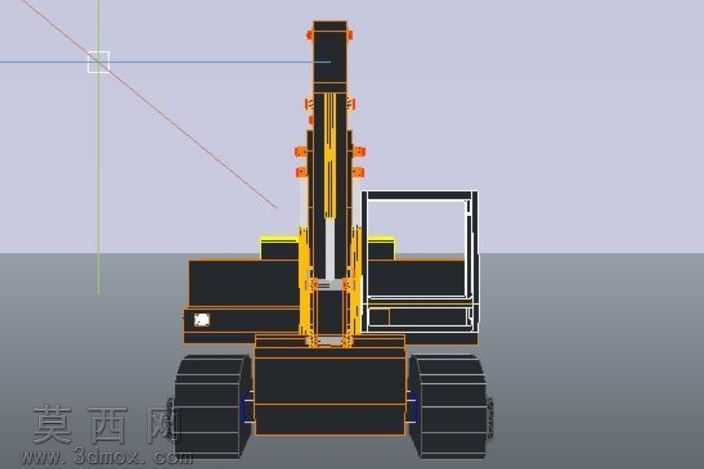

本作品为履带式挖掘机的三维结构设计模型，建模过程中严格参照真实履带挖掘机的整机比例与结构逻辑开展，首先完成整体坐标系的搭建，以整机接地平面为基准面确定各部件的装配定位关系，确保各系统之间的装配公差符合工程机械设计的常规标准。建模阶段先拆分核心功能模块，分别为履带行走底盘、回转支承平台、驾驶室总成、多级伸缩作业动臂四大核心部分，针对履带底盘部分，逐一对驱动轮、导向轮、支重轮、履带板等零部件进行参数化建模，还原履带啮合传动的结构特征，每块履带板的连接卡扣、防滑齿结构都做了精细化还原，保证行走机构的结构合理性。回转平台部分重点还原了回转支承的安装定位结构，平台上的动力舱布局、配重块安装位都按照真实机型的排布逻辑设计，确保整机重心位置符合作业稳定性要求。驾驶室部分采用框架式结构建模，还原了驾驶室的防护框架、窗体轮廓，内部预留了操作机构的安装空间，符合工程车辆驾驶室的人机工程布局逻辑。作业动臂部分采用多级伸缩臂结构设计，逐段还原臂体的箱型焊接结构、液压油缸的安装铰接点，每段臂体的伸缩导向结构、油缸固定座都做了细节刻画，清晰展现动臂的伸缩作业运动逻辑。材质渲染阶段，针对不同部件匹配对应材质属性，履带板、底盘结构件采用哑光深灰金属材质，模拟高强度钢材的磨砂质感；动臂部分采用工程黄金属漆材质，还原工程机械的典型涂装特征；驾驶室玻璃采用半透明带轻微反射的材质，还原车用玻璃的光学属性；液压油缸杆件采用亮面镀铬金属材质，区分不同功能部件的视觉特征。整体渲染采用正交前视视角，清晰展现整机正面的结构布局，各部件之间的层级关系明确，无结构穿模问题，完整还原了履带挖掘机的正面结构特征，可用于工程机械结构教学、产品方案展示等场景，建模过程中对各铰接点的运动副做了预留设置，可进一步添加运动仿真实现挖掘作业动作的动态演示，帮助理解挖掘机的作业原理与结构组成。
