工程挖掘机动臂结构三维建模设计

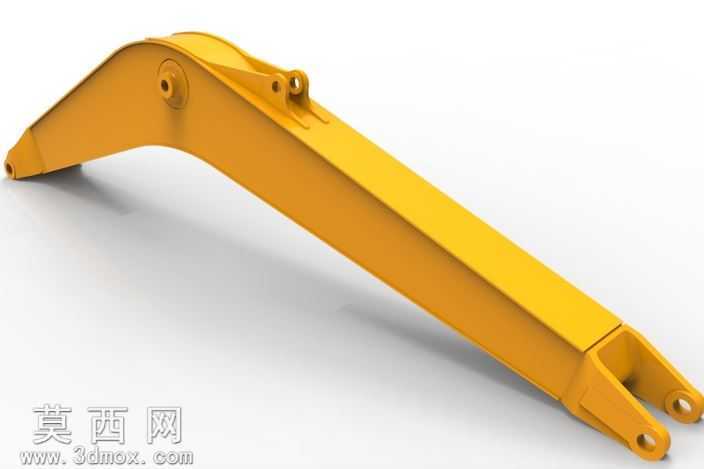

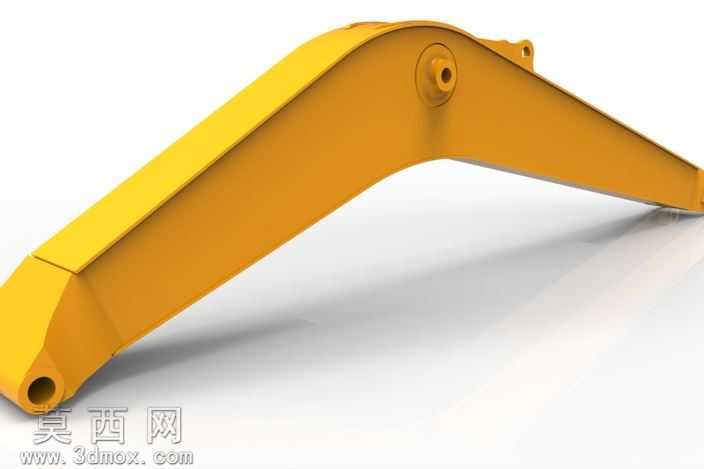

本作品为工程挖掘机动臂的三维参数化建模成果，建模阶段严格遵循工程机械设计规范，以真实中型挖掘机动臂的实物测绘尺寸为基准，在三维建模环境中完成全结构的特征搭建。建模过程优先采用实体特征建模逻辑，先通过草绘绘制动臂的整体弯臂轮廓线，精准控制动臂的弯折角度、各段臂身的截面渐变参数，保证臂身的受力结构符合挖掘机作业的载荷分布要求；再通过拉伸、拔模、倒圆角等基础特征完成臂身主体的构建，针对动臂上的销轴铰接孔、油缸安装耳板、前端工作装置连接叉耳等关键配合部位，单独进行特征细化，严格控制孔位的同轴度、耳板的平行度以及各安装面的平面度，确保各铰接位置的装配公差符合实际生产装配要求。材质与渲染阶段，为模型赋予工程机械专用的黄色金属漆材质，调整材质的金属度、粗糙度参数，还原真实挖掘机动臂漆面的哑光金属质感，同时对铰接孔内壁、安装贴合面等机加工部位赋予金属切削面材质，区分铸造臂身与机加工面的材质差异；渲染时采用三点布光方案，主光源模拟户外自然光照射方向，辅光源补全臂身弯折处的暗部细节，背光源勾勒动臂的整体轮廓，最终输出的渲染图清晰展现动臂的整体造型、结构细节与材质质感。结构设计上，该动臂采用箱型弯臂结构，臂身内部预设加强筋布局位置，可有效承载挖掘作业时的弯曲载荷与冲击载荷，前后端的铰接结构分别对应转台连接、斗杆装配以及动臂油缸的安装点位，各点位的位置尺寸经过运动仿真校核，可保证动臂举升、下落过程中无运动干涉，完整匹配挖掘机的作业动作范围，能够直接用于挖掘机整机装配仿真、作业工况模拟、结构有限元分析等后续设计环节，也可作为工程机械相关教学演示的三维素材使用。
