1808规格贴片多层陶瓷电容实体结构

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线设计环节，1808封装的MLCC是板级电路里最常见的无源滤波、储能元件之一，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、钢网开孔设计、回流焊工艺仿真的最终结果。很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的实体建模，直接调用封装库的简易丝印框代替，等到试产阶段才发现元件高度和周边屏蔽罩、结构件发生干涉，或是焊盘尺寸和元件端子不匹配导致立碑、虚焊问题，反而拉长了项目迭代周期。

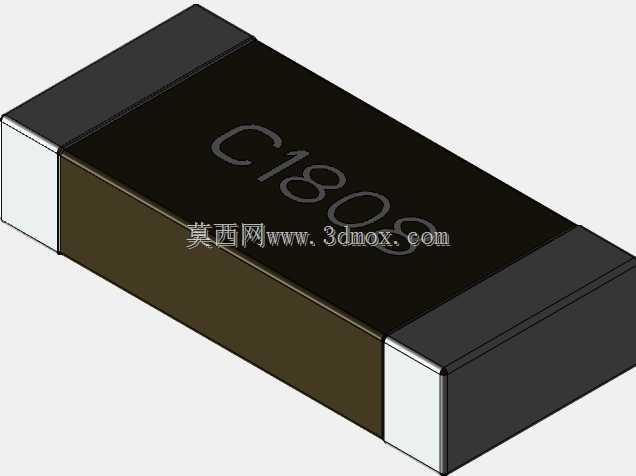

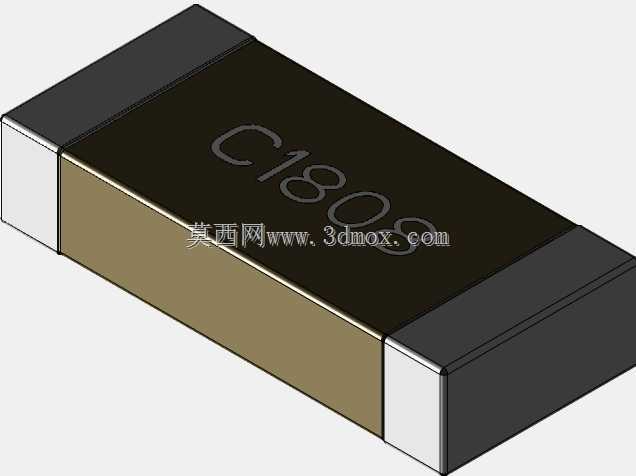

　　这个模型还原的是1808封装贴片MLCC的真实实体结构，整体外形为标准长方体结构，长度方向尺寸为4.5mm，宽度方向为2mm，高度方向为0.94mm，完全符合行业通用的1808封装尺寸公差要求。建模过程中特意区分了陶瓷介质本体、两端金属焊接端子的不同结构特征：陶瓷本体为哑光黑色的多层陶瓷烧结体，占据元件绝大部分体积，表面的标识字符按照实物丝印位置做了还原，方便生产环节的视觉识别；两端的焊接端子为三层电镀结构，最外层是可焊性良好的锡铅镀层，建模时做了金属质感的区分，端子和陶瓷本体的衔接处做了微小的圆弧过渡，还原了实际生产中端子包裹陶瓷端面的工艺特征，没有出现简易模型里直角拼接的失真问题。

　　从设计思路上看，这个模型没有做过度的简化，也没有冗余的内部细节——毕竟对于板级结构设计、SMT产线仿真来说，不需要还原陶瓷内部的多层电极叠层结构，只需要保证外部安装尺寸、端子位置、外形轮廓和实物完全一致即可。模型的安装边界完全按照JEDEC标准的1808封装焊盘位置做了对齐，导入PCB设计软件时，可以直接和封装库的焊盘坐标匹配，不需要额外调整位置。两端端子的焊接面做了平面度的还原，和PCB焊盘接触的面完全平整，没有多余的凸起或凹陷，能够满足回流焊工艺仿真中焊膏浸润、焊点成型的模拟需求。

　　这类大尺寸1808封装的MLCC，通常用在电源入口的滤波电路、大电流回路的储能位置，相比更小封装的0402、0603电容，它的容值范围更大，耐压等级更高，能够承受更大的纹波电流，在工业电源模块、车载充电机、大功率驱动板上应用非常广泛。做这类设备的结构设计时，不仅要考虑元件本身的占位尺寸，还要预留出贴片机吸嘴取料的空间、回流焊后的元件高度余量，以及后续三防漆涂覆、点胶加固的操作空间，这个模型的尺寸精度足够支撑这些场景的设计校验：比如在做屏蔽罩设计时，可以直接用这个模型的高度作为参考，预留0.2mm以上的安全间隙，避免屏蔽罩压到元件本体导致陶瓷开裂；在做板卡堆叠设计时，可以准确计算上下板之间的最小间距，避免板间元件发生碰撞。

　　很多工程师在做SMT产线的虚拟调试时，也会用到这类元件的精准模型，用来验证贴片机吸嘴的取料位置、飞达的送料间距是否匹配，以及回流焊炉内的元件受热变形是否会影响焊接良率。这个模型的重心位置按照实物的密度分布做了合理设置，陶瓷本体的密度和金属端子的密度差异在建模时做了配重考虑，在做贴装过程的运动仿真时，能够更真实地模拟吸嘴取料、移动、贴装过程中的元件姿态，避免仿真结果和实际生产出现偏差。另外，模型的倒角细节也做了还原，陶瓷本体的棱边有微小的工艺倒角，不会像简易模型那样有尖锐的直角，这一点在做装配干涉检查时非常重要——尖锐直角的模型很容易误报干涉，而还原了实际倒角的模型，能够更准确地判断真实装配过程中是否会出现结构冲突。

　　对于做电子设备结构设计的从业者来说，这类基础无源元件的精准模型，是提升设计效率、减少试产问题的基础素材，不需要自己花费时间去测量实物尺寸、还原结构细节，直接调用就可以完成布局校验、工艺仿真的相关工作，避免因为元件模型失真导致的设计返工。
