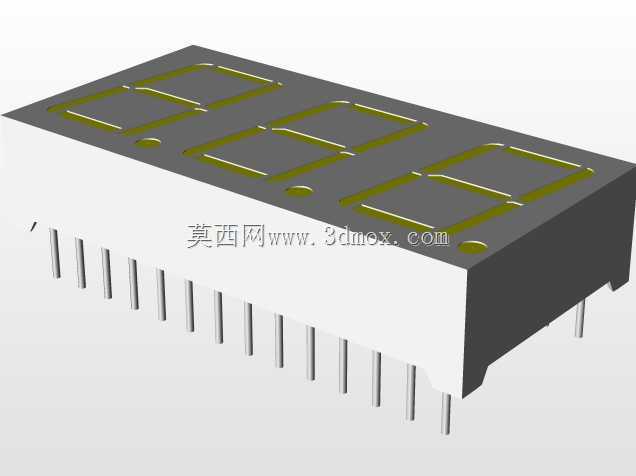

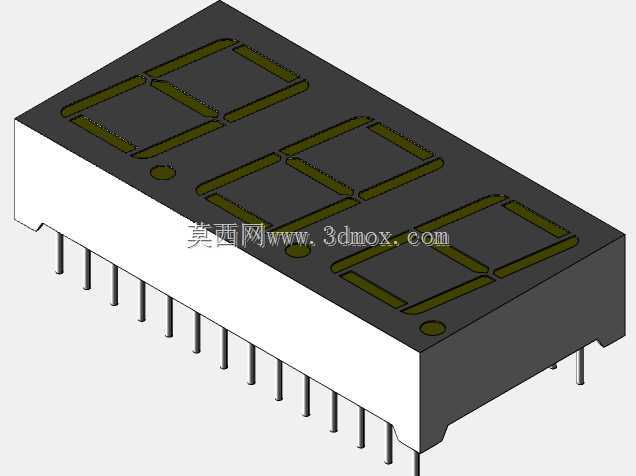

三位直插式LED数码显示器件结构设计

　　在工业控制终端、小型计数设备、家用小电器、仪器仪表的显示面板设计环节，三位LED数码显示器件是应用频次极高的基础显示部件，这类器件不需要复杂的驱动协议，通过段码电平控制即可实现0-9数字及部分简单字符的显示，相比点阵屏、液晶模组成本更低，亮度过载能力更强，在光线复杂的车间现场、户外简易设备上的可视性优势明显，很多设备的状态显示、数值输出模块都会优先选用这类成熟的直插式数码管做硬件方案。做这类器件的三维结构建模时，首先要锚定的是引脚的排布基准，这款三位数码管的引脚间距统一为2.54mm，这个间距是通用面包板、标准PCB焊盘的通用孔距，建模时如果出现0.1mm以上的累计公差，后续做PCB Layout时就会出现引脚与焊盘错位的问题，

　　直接导致器件无法顺利插装，甚至在过波峰焊时出现虚焊、连锡的工艺缺陷。从实际安装的边界条件来看，这款器件的本体长度为37.6mm，宽度19mm，总高度8.1mm，设计设备面板开孔时，不能直接照搬本体外轮廓尺寸，需要预留0.2-0.3mm的装配间隙，同时要考虑器件背部引脚穿出PCB后，焊盘锡点的突出高度，避免面板压合时挤压锡点造成短路。很多新手结构工程师在做面板适配时，只计算器件本体的高度，忽略了PCB板厚、焊锡凸起的高度，最后装配时会出现数码管顶面和面板之间出现缝隙，或者顶坏面板丝印层的问题。从功能结构来看，这款三位数码管的每个显示位都采用标准七段发光段加小数点的布局，段码的发光区域做了内凹的遮光处理，相邻段之间的隔光槽可以避免不同段点亮时出现串光问题，建模时要还原出隔光筋的厚度，不能为了简化模型把隔光结构省略，否则后续做结构验证时，无法评估器件点亮后的显示均匀性，也没法匹配遮光泡棉的尺寸。器件的引脚采用直插式设计，单根引脚的直径为0.5mm，引脚长度统一为10mm左右，建模时要还原引脚的轻微拔模斜度，实际生产中引脚是冲压成型后插入塑壳的，根部和塑壳的结合处有微小的密封凸台，这个结构如果忽略，在做整机抗震仿真时，会出现引脚固定强度评估失真的问题，很多车载设备、移动工业设备上的数码管引脚断裂问题，往往就是因为前期选型和建模时没考虑根部的固定结构，在持续振动工况下出现引脚疲劳断裂。在做整机结构布局时，

　　这类数码管的安装位置要远离高压发热元件，比如功率电阻、变压器这类器件，因为数码管的塑壳是黑色阻燃PP材质，长期在85℃以上的环境下工作会出现壳体变形，段码的发光效率也会快速衰减，建模时要在器件周边预留至少3mm的散热间隙，同时要注意器件的观看视角，这款数码管的最佳观看视角是垂直于显示面正负30度范围，设计面板倾斜角度时要匹配操作人员的站立视线高度，避免出现反光、可视角度偏移导致的读数困难。从设计思路上来说，这类标准化的电子元器件建模，核心不是做外观的渲染效果，而是要把所有和装配、工艺、干涉检查相关的尺寸做精准还原，包括塑壳底部的定位凸点，这个凸点是用来和PCB上的定位孔配合，在波峰焊时固定器件位置，避免焊锡融化时器件浮起偏移，

　　很多人建模时会漏掉这个直径1mm的小凸点，最后做装配干涉检查时就会发现PCB和器件底部存在0.8mm的间隙，和实际装配状态不符。另外，数码管表面的显示面罩是半透明的茶色材质，建模时要区分面罩和黑色塑壳的分层结构，面罩和塑壳是卡扣连接的，侧面的卡扣位置要和实际产品一致，否则后续做维修拆解仿真时，无法准确评估卡扣的拆解力度，也没法匹配生产时的压装工装尺寸。在实际选型应用中，这类三位数码管常被用在小型温控器、计数器、电源电压显示、小型设备的参数显示模块上，相比带驱动芯片的集成显示模块，它的电路设计更灵活，工程师可以根据需求选择共阴或者共阳的驱动方案，不需要受集成模块的通信协议限制，在成本敏感的大批量消费类、工业类产品中，这类器件的性价比优势非常明显。做三维建模的时候还要注意，器件的所有棱边都做了0.2mm的圆角处理，没有尖锐的棱角，这是注塑件的通用工艺要求，如果把棱边做成直角，注塑生产时会出现填充不满、飞边过多的问题，建模时还原这些工艺圆角，也能让后续的结构仿真结果更贴近实际生产的零件状态，不会出现应力集中的误判。
