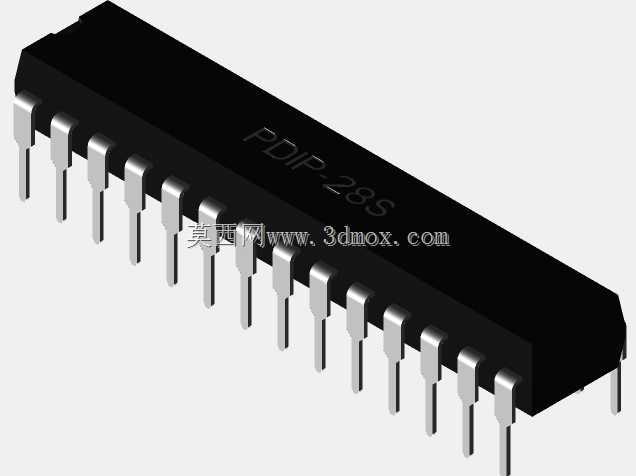

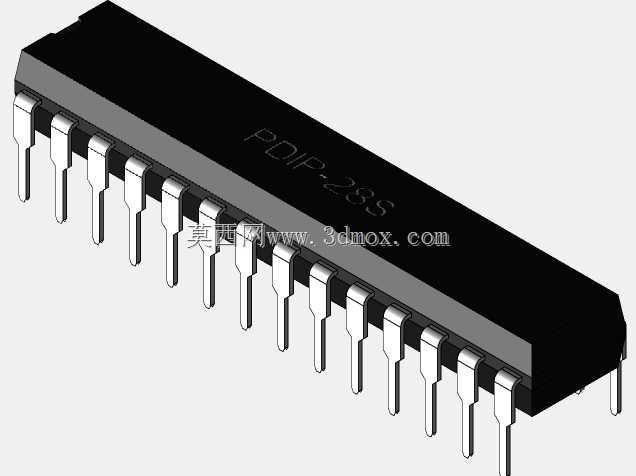

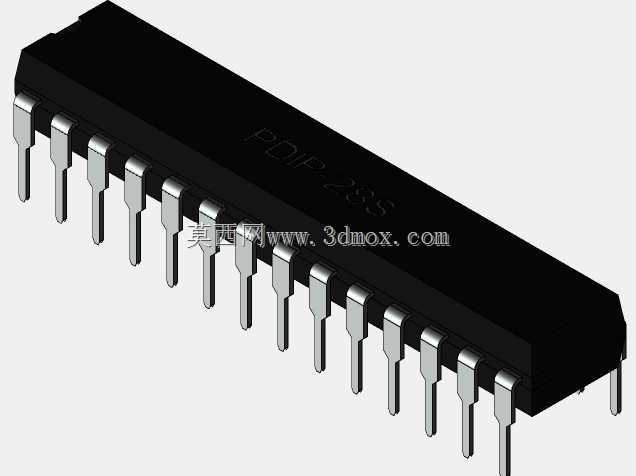

PDIP28S直插双列封装芯片三维结构

　　在电子设备的电路板组装环节，直插式双列封装芯片始终是中小批量生产、教学实验平台、工业控制板卡开发场景里的核心元器件之一，这款PDIP28引脚的直插封装结构，建模时完全围绕实际生产装配的边界条件展开，没有做多余的艺术化修饰。做这类封装建模最先要锚定的是引脚的节距参数，2.54mm的引脚间距是行业通用的标准 breadboard 适配尺寸，建模时每根引脚的中心距偏差控制在0.02mm以内，避免后续导出模型做PCB装配干涉检查时出现误报。引脚本身的结构做了分层处理，插入PCB板的部分做了0.3mm的倒角，对应实际生产里引脚的浸锡段结构，露出板卡焊接面的长度预留了1.2mm的焊锡爬升空间，和波峰焊、手工焊接的实际工艺要求完全匹配。

　　封装本体的尺寸设定完全贴合实际物料的公差带，本体长度35.56mm、宽度6.4mm、本体高度4.31mm，建模时本体的四个边角做了0.2mm的圆角处理，对应塑封工艺的脱模斜度残留，不会出现尖锐直角的理想化建模错误。本体表面的印字区域做了微凹的0.05mm沉台，对应实际芯片表面的激光打标区域，虽然做装配仿真时这个细节不影响干涉检查，但在做整机外观渲染、产品结构展示时，这个细节能大幅提升模型的真实感，不会出现塑料本体表面完全光滑的失真问题。

　　从应用场景来看，这类28引脚的PDIP封装芯片，常被用在8位单片机、并行接口扩展芯片、中小规模逻辑阵列、运算放大器阵列的封装上，对应的板卡多为工业控制的IO扩展板、高校电子实验室的实验开发板、老式家电的主控板、电源管理控制板。建模时特意考虑了不同场景下的装配需求：引脚的宽度设定为0.5mm，厚度0.25mm，对应标准2.54mm间距排针母座的夹持力要求，既可以直接插在面包板上做原型验证，也可以插在IC插座上做可更换式设计，还能直接焊接在PCB板上做永久固定。

　　设计思路上没有追求过度的细节冗余，比如没有把芯片内部的晶圆、引线键合结构做出来，因为对于结构工程师、PCB layout工程师来说，这类封装模型的核心用途是做板卡布局的空间占位、装配干涉检查、整机结构的堆叠验证，内部结构不属于机械结构设计需要关注的范畴。反而在容易被忽略的安装边界上做了细化：芯片本体下方和PCB表面预留了0.3mm的间隙，对应实际焊接时焊锡厚度、PCB表面阻焊层的厚度，避免模型装配时出现本体和PCB表面零间隙贴合，和实际生产情况不符的问题。两列引脚之间的跨距设定为7.62mm，这个尺寸是PDIP28封装的标准行间距，建模时特意核对了IPC-7351封装标准的尺寸要求，确保导出的STEP模型可以直接导入Altium Designer、Cadence等PCB设计软件做3D布局校验，不需要二次调整尺寸。

　　在做结构堆叠验证时，这类直插芯片的高度是板卡布局时需要重点关注的参数，4.31mm的本体高度，加上引脚插入PCB后背面露出的1.2mm焊接段，整体在板卡两侧的占用空间都做了明确的建模体现，方便结构工程师评估板卡和外壳之间的安全距离，避免出现外壳顶住芯片本体、或者背面焊接引脚碰到外壳金属层造成短路的问题。引脚的折弯角度严格按照实际物料的成型角度设定，引脚从本体引出后先水平延伸0.8mm，再垂直向下折弯，折弯处做了R0.1mm的圆角，对应实际引脚冲压成型时的工艺圆角，不会出现直角折弯的应力集中问题，也和实际物料的引脚形态完全一致。

　　很多工程师在做这类封装建模时容易忽略引脚的共面度问题，这款模型里所有28根引脚的底面都处在同一个基准平面上，共面度偏差控制在0.01mm以内，对应实际芯片来料的共面度要求，避免在做装配仿真时出现个别引脚悬空、或者个别引脚顶到PCB焊盘的错误情况。本体的拔模斜度设定为1°，从本体顶部到底部微微外扩，对应塑封模具的脱模斜度，虽然这个斜度很小，肉眼几乎难以分辨，但在做注塑外壳和芯片的间隙配合设计时，这个细节能避免出现装配干涉的误判。对于需要做热仿真的场景，模型的本体材质默认设定为黑色环氧塑封料，引脚材质为可伐合金镀锡，材质参数可以直接在仿真软件里调用，不需要重新拆分零件赋材质。
