ASMEB16.10法兰两端RF类闸阀

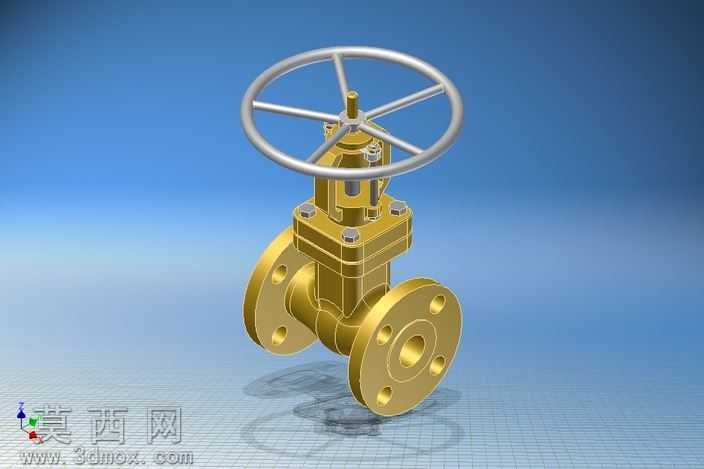

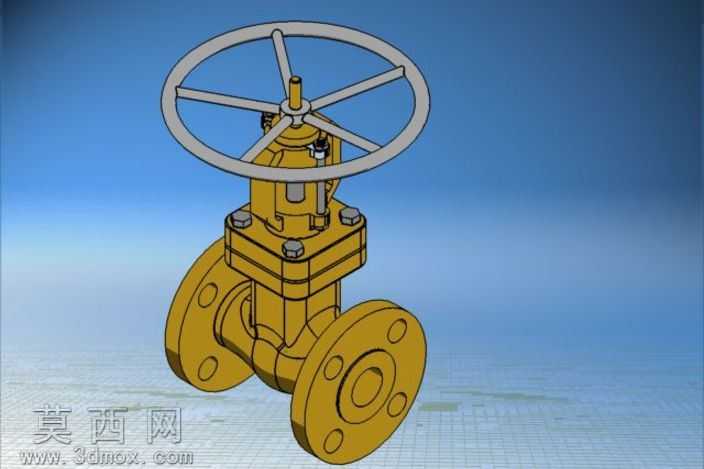

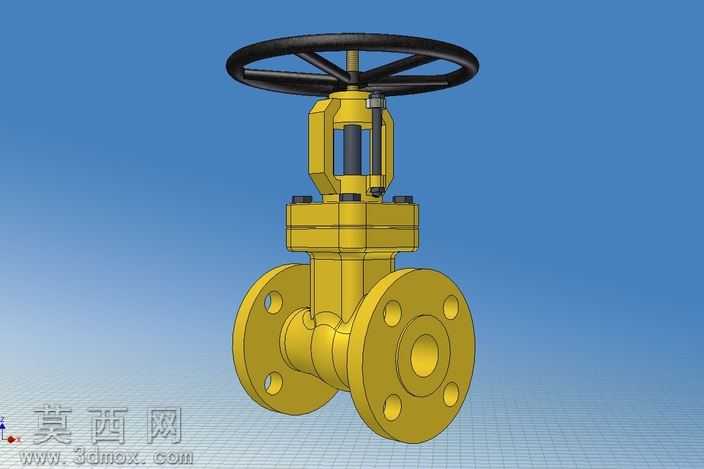

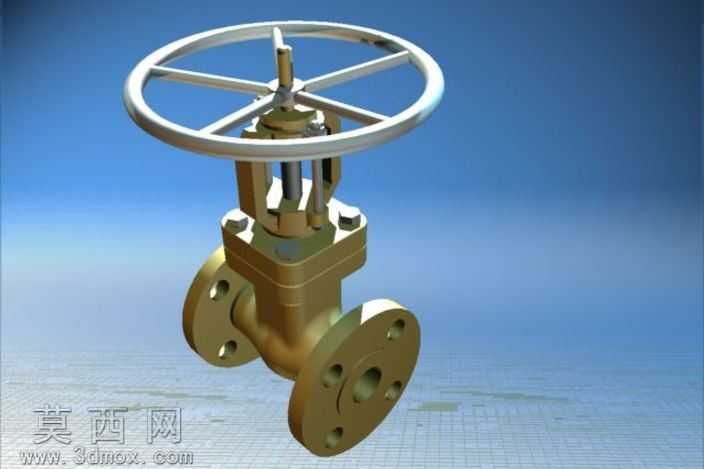

本模型为符合ASME B16.10标准的法兰连接明杆闸阀，整体采用三维参数化建模完成，建模过程严格遵循美标闸阀的结构尺寸规范，完整还原了手动法兰闸阀的全部核心结构。模型外观采用黄铜质感的材质渲染，手轮部分做了哑光黑色的材质区分，渲染光影柔和自然，清晰展现了阀体各部分的轮廓细节与装配关系，能够直观呈现阀门的整体外观形态。模型结构完整覆盖手轮、阀杆、阀盖、阀体、法兰连接端、闸板、密封填料压盖等全部核心零部件，两端为RF突面法兰结构，法兰盘上的螺栓孔位置、孔径均按照标准规范排布，可直观看到法兰连接的密封面结构。明杆结构的设计清晰展现了阀杆与手轮的传动配合关系，手轮采用轮辐式结构，符合手动阀门的操作设计逻辑，阀盖与阀体的连接法兰、填料密封部位的结构都做了精细化建模，没有遗漏关键的装配细节。建模过程中优先保证各部件的装配干涉检查，所有配合部位均按照实际阀门的装配公差逻辑做了适配，既保证了模型的外观还原度，也保留了结构的合理性，能够清晰展示闸阀通过手轮旋转带动阀杆升降、从而驱动闸板升降实现管路通断控制的工作原理。模型整体结构比例协调，各零部件的造型符合工业闸阀的实际生产形态，没有出现结构失真、比例失调的问题，可用于阀门产品的结构展示、管路系统的配套装配模拟、相关产品的教学演示等场景，能够帮助使用者快速理解美标法兰闸阀的结构组成与连接方式，为相关的管路设计、阀门选型、产品演示提供直观的三维参考。
