64针0.4mm间距7x7mm宽PQFP扁平封装SMD芯片

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类封装芯片的三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考依据，这款PQFP64封装的芯片模型，完全贴合量产级元器件的实际外形参数，可直接导入各类PCB结构设计软件完成装配校验。从实际应用场景来看，这类PQFP封装芯片常被用作微控制器、接口转换芯片、逻辑驱动芯片，广泛搭载在工控主板、智能家电控制板、车载影音模块、小型化通信终端设备上，这类应用场景普遍对板卡占用空间有严格限制，同时要求芯片引脚焊接可靠性高，能适应一定范围的温度循环与振动工况，因此封装的外形尺寸、引脚共面度、引脚间距的精度直接决定了SMT贴片的良率与长期运行稳定性。

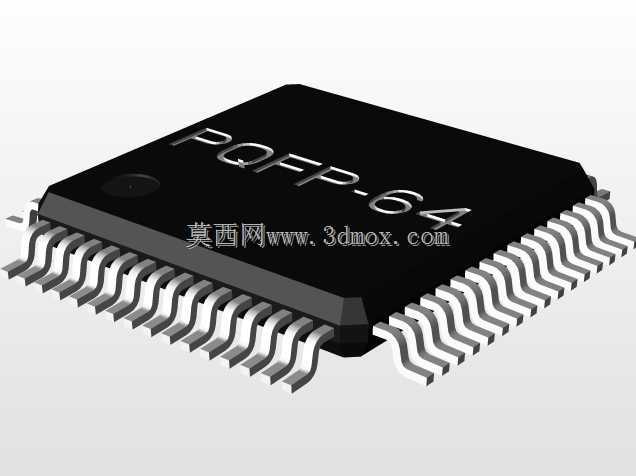

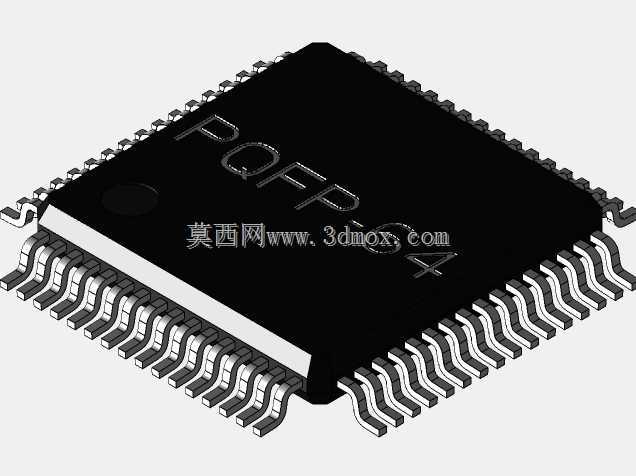

　　这款模型在设计时完全还原了PQFP封装的核心结构特征：主体为黑色环氧树脂塑封本体，本体四个侧边均匀引出鸥翼形引脚，单侧边引脚数量为16，总计64个信号引脚，引脚间距控制在0.4mm，属于细间距表面贴装封装范畴，塑封本体的长宽尺寸为7mm×7mm，本体厚度符合常规薄型PQFP的封装规范，引脚的弯折弧度、伸出长度、引脚末端的焊盘接触段长度都完全按照JEDEC相关封装标准绘制，没有做简化处理。在结构设计思路上，建模时优先保证了安装边界的准确性：首先确定了塑封本体的最大外形轮廓，作为PCB布局时元器件禁布区的参考边界，避免周边贴片电容、电阻等元器件与芯片本体产生装配干涉；其次对引脚的空间位置做了精确还原，每个引脚的Z向高度、水平伸出长度、

　　引脚间距的累积公差都控制在实际元器件的公差带范围内，可直接用于验证焊盘设计的合理性——如果焊盘尺寸与引脚宽度、伸出长度不匹配，SMT回流焊时很容易出现桥连、虚焊、立碑等工艺缺陷，借助精准的三维模型，结构工程师可以在设计阶段就完成焊盘与引脚的匹配度检查，同时提前验证芯片周边的走线空间、过孔位置是否会与引脚产生冲突。另外，模型还原了塑封本体表面的引脚1标识点，也就是本体一角的圆形凹陷标记，这个细节在实际装配时是SMT贴片机视觉定位、人工返修时确认芯片安装方向的核心参照，建模时没有遗漏这个关键特征，能避免设计阶段出现方向标识缺失导致的装配反向风险。从安装适配性来看，这款封装的芯片对PCB的厚度要求、焊盘的阻焊层设计、钢网的开孔厚度都有对应的工艺要求，精准的三维模型可以帮助工艺工程师提前模拟贴片时的吸嘴吸附位置——模型的塑封本体顶面为平整平面，符合贴片机吸嘴的吸附要求，没有凸起或异形结构，可直接用于贴片工序的吸嘴选型验证。在高密度板卡设计中，这类7mm见方的小尺寸PQFP封装往往会被布置在板卡的核心功能区，周边会搭配高频去耦电容、晶振等周边元器件，借助三维模型可以提前校验芯片与周边元器件的高度差，避免出现元器件堆叠干涉，尤其是在板卡需要加装屏蔽罩、导热垫的场景下，芯片本体的高度精度直接决定了屏蔽罩的内腔高度设计、导热垫的压缩量选型，如果模型尺寸偏差过大，很容易出现屏蔽罩压碰芯片本体、导热垫压缩量不足导致散热不良的问题。

　　这款模型的引脚部分做了等比例还原，鸥翼形引脚的弯折角度、引脚根部与塑封本体的连接位置都和实际元器件一致，在做焊点可靠性仿真时，也可以直接借助模型的引脚形态，模拟回流焊过程中引脚的共面度偏差对焊点成型的影响，提前优化炉温曲线与焊盘设计。不同于很多简化封装模型只做方块加引脚的粗略示意，这款模型完整还原了封装的所有细节特征，包括塑封本体的边角倒角、引脚表面的镀锡层轮廓、引脚1的定位标记，不管是用于PCB结构的干涉检查、SMT贴片工序的工艺验证，还是用于产品展示阶段的板卡装配效果渲染，都能满足精度要求。在实际选型过程中，结构工程师往往需要确认芯片封装与板卡安装空间的匹配度，尤其是在紧凑型设备的设计中，板卡的安装空间往往被限制在极小的范围内，芯片的高度、长宽尺寸直接影响板卡的整体布局，精准的三维模型可以省去反复核对元器件规格书尺寸的时间，直接导入装配体完成空间校验，大幅提升设计效率。另外，在做整机的热仿真分析时，芯片塑封本体的外形尺寸、引脚的导热路径也是仿真建模的核心参数，这款模型的结构精度可以支撑热仿真过程中的模型简化与参数设置，帮助工程师更准确地评估芯片工作时的散热情况，优化周边的散热结构设计。
