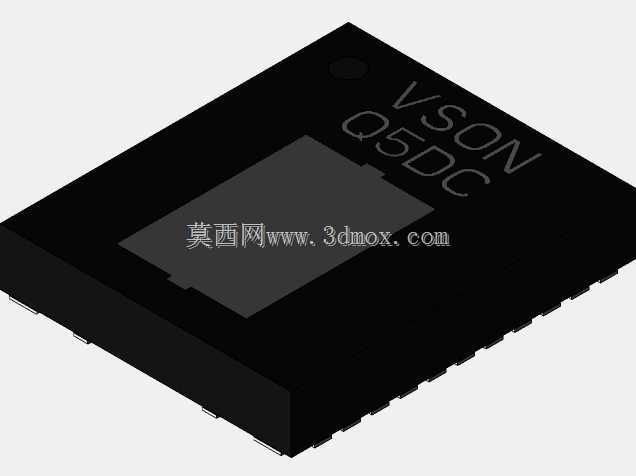

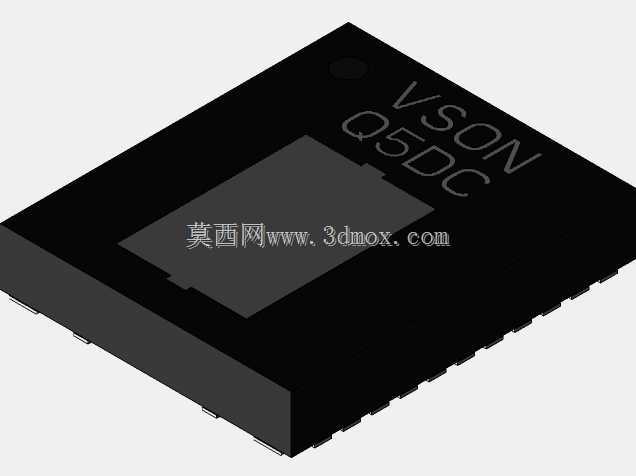

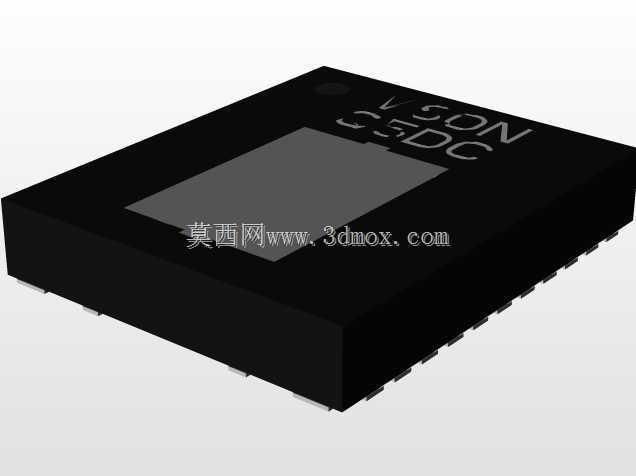

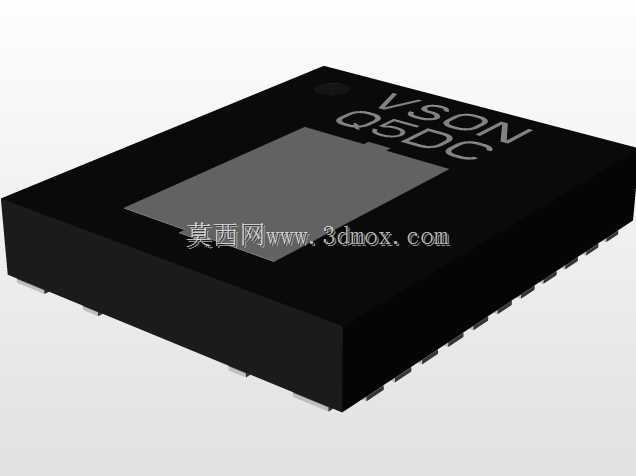

VSONQ5DC贴片SMD芯片27引脚封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计工作中，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证环节不可或缺的参考依据，本次涉及的VSONQ5DC封装芯片，属于小尺寸方形扁平无引脚封装品类，这类封装凭借极低的引线寄生参数、优异的散热表现、紧凑的占板面积，被广泛应用在电源管理、信号转换、接口防护类半导体芯片的封装选型中。从实际工程应用场景来看，这类0.5mm引脚间距的SMD芯片，常被布置在高密度PCB的板边或者核心功能区周边，很多便携设备的主板因为内部堆叠空间紧张，结构工程师在做整机堆叠校验时，必须拿到精准的器件三维外形数据，才能确认芯片表面与屏蔽罩、结构壳体、相邻接插件之间的安全间隙，

　　避免后期试产阶段出现器件顶壳、焊盘对位偏差、焊接后引脚虚焊等批量性问题。该封装的外形尺寸经过精准校核，本体长度为6.1mm，宽度为5.1mm，本体高度仅1.05mm，27个引脚均匀分布在封装本体的四个侧边，引脚中心间距严格控制在0.5mm，引脚的外露宽度、内伸长度都符合JEDEC相关封装标准的公差要求，建模过程中对引脚的拔模角度、本体顶面的丝印区域、散热焊盘的下沉深度都做了1:1的还原，没有做简化处理，完全匹配实际量产器件的外形边界。从设计思路层面来说，这类封装模型的构建核心是服务于PCB设计的全流程校验，不同于原理设计阶段的逻辑符号，三维封装模型需要兼顾焊接工艺的可制造性要求与结构装配的空间校验需求：

　　建模时特意保留了引脚根部的微小圆弧过渡，还原实际冲压引脚的成型特征，避免仿真时出现尖锐棱边导致的应力计算偏差；本体底部的中心散热焊盘尺寸与实物一致，能够帮助PCB设计人员准确设置散热过孔的分布区域，避免过孔距离引脚过近引发焊锡流失导致的焊接不良；本体顶面的标识区域做了平面化处理，既保留了丝印的位置特征，又不会因为多余的细节增加模型的面片数量，拖慢大型板卡装配的加载速度。在实际选型使用过程中，结构工程师可以直接将该模型导入PCB装配环境，与周边的电容、电阻、接插件、屏蔽支架等器件做干涉检查，尤其是在做板卡三防漆涂覆、屏蔽盖焊接、整机跌落仿真的环节，精准的器件高度数据能够帮助仿真人员设置更贴合实际的约束条件，

　　减少仿真结果与实际测试的偏差。对于SMT工艺工程师来说，该模型的引脚分布数据可以直接用来核对钢网开孔的位置，确认每个引脚对应的开孔尺寸是否符合0.5mm间距器件的工艺要求，避免因为开孔偏移导致的连锡、少锡缺陷；在做吸嘴选型校验时，模型顶面的平整区域数据也能帮助确认吸嘴的吸附位置，避免贴装过程中出现吸嘴漏气、器件偏移的问题。很多刚接触高密度板卡设计的工程师，容易忽略封装三维模型的精度问题，选用简化的方块模型代替精准封装，往往在试产阶段才发现器件高度超标、引脚与周边走线距离不足、散热焊盘与结构凸台干涉等问题，导致整个项目的开模进度延后，而经过实际尺寸校核的封装模型，能够在设计阶段就把这些潜在的装配、工艺问题提前暴露，大幅缩短研发周期，减少打样迭代的成本。该封装模型的所有外形边界都严格参照量产器件的手册公差做了冗余校核，本体的边角倒角、引脚的厚度公差、散热焊盘的高度差都控制在工业级应用允许的误差范围内，不管是用来做整机堆叠的空间评估，还是做焊接工艺的仿真模拟，都能满足工程设计的精度要求，不会出现模型与实物尺寸偏差导致的设计失误。
