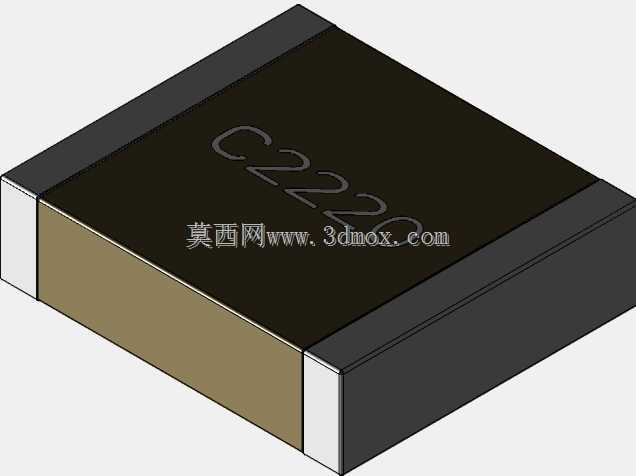

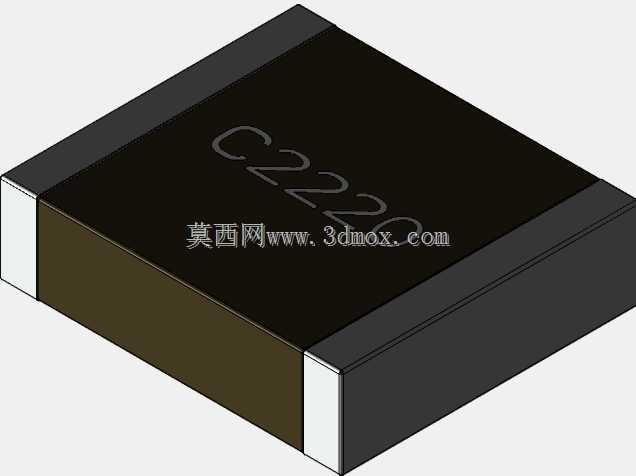

2220封装贴片MLCC电容三维结构

　　在高密度表面贴装生产线的PCB布局环节，2220封装的多层陶瓷电容是电源回路去耦、高频信号滤波场景里的常用选型，这类元件的三维建模精度直接影响到PCB装配干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。做这类贴片元件的三维结构时，首先要锚定实际生产中的安装边界，本体长度控制在5.72mm、宽度5mm、高度1.52mm，两端的金属端电极要严格按照量产元件的公差范围做倒角处理，避免在装配仿真中出现元件与焊盘、周边阻容器件的虚拟干涉，很多新手建模时容易忽略端电极的厚度与弧度，导致导出的STEP模型导入PCB设计软件后，和实际元件的焊接偏移量计算出现偏差，直接影响SMT产线的良率预判。从功能特性来看，这类大尺寸封装的MLCC相比0402、

　　0603等小封装型号，容值覆盖范围更广，能承载的额定电压更高，常被布置在电源输入端口、大功率驱动回路的就近位置，用来滤除低频纹波、抑制电源线上的瞬态尖峰干扰，在工业控制板卡、开关电源模块、汽车电子控制器的PCB设计中，这类电容的布局位置往往需要和功率电感、整流桥、MOS管等发热器件保持足够的安全间距，这就要求三维模型的本体尺寸、端电极位置完全贴合实物参数，不能出现比例失真。建模过程中，本体的陶瓷介质部分采用哑光黑色的外观特征还原，表面丝印的标识位置要和实物保持一致，方便在整机BOM可视化核对时快速识别元件规格，两端的金属端电极做亮面金属质感处理，和陶瓷本体形成明确的材质区分，在做整机三维布线的视觉检查时，

　　能快速分辨元件的焊接极性与安装方向。很多结构工程师在做PCB装配建模时，容易直接调用软件自带的通用元件库模型，那些通用模型往往只标注了大致的长宽高，没有还原端电极的凸台结构、本体的边角弧度，导致在做DFM可制造性检查时，误判元件和周边结构件的间隙，比如当PCB板靠近设备外壳的加强筋、连接器的固定柱时，1.52mm的元件高度如果出现0.1mm以上的模型误差，就可能导致实际组装时元件被结构件挤压，出现陶瓷本体开裂、端电极脱落的失效问题。从设计思路上，这个模型完全按照量产贴片元件的实际外形做1:1还原，没有做不必要的结构简化，本体的四个边角做了微小的圆弧过渡，还原陶瓷元件烧结成型后的自然边角特征，避免直角模型带来的视觉失真，

　　端电极和陶瓷本体的衔接位置做了微小的台阶处理，和实际元件的端电极包覆范围一致，在做焊盘建模匹配时，能直接按照标准2220封装的焊盘尺寸做对齐，不需要额外调整模型的坐标原点。在实际的设备应用中，这类贴片电容不需要额外的通孔固定，完全依靠回流焊将端电极焊接在PCB表面焊盘上，所以模型的安装基准面设置在元件的底部平面，和PCB表面的贴合面完全重合，导入装配环境后可以直接通过面重合约束完成装配，不需要额外的基准面调整。对于做电源模块结构设计的工程师来说，这类大尺寸MLCC的高度参数是布局时的核心考量点，当模块需要做灌封处理时，1.52mm的元件高度直接决定了灌封层的最小厚度，如果模型高度不准，就可能导致灌封后元件顶部暴露在灌封胶外，影响模块的绝缘性能。另外在做热仿真分析时，模型的本体体积、端电极接触面积的准确还原，也能帮助仿真工程师更精准地计算电容工作时的温升分布，避免因为模型简化导致的热阻计算偏差，提前预判元件在长期高温工作下的容值衰减风险。
