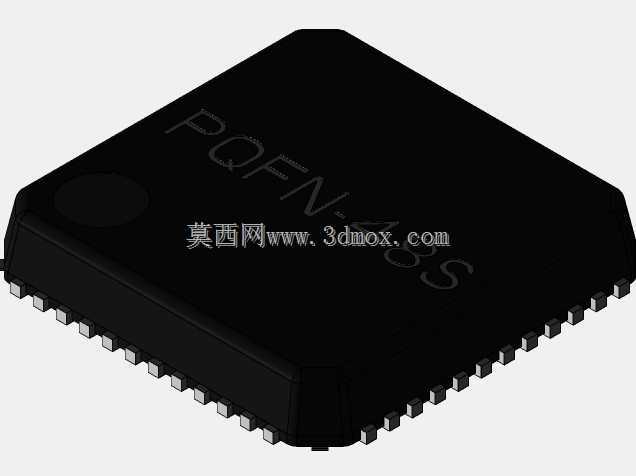

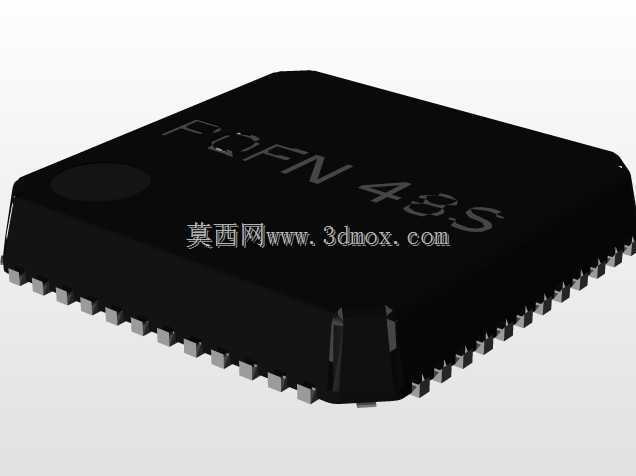

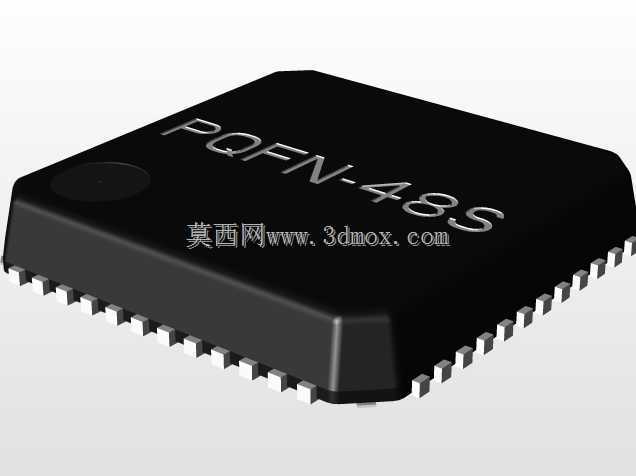

PQFN48贴片封装芯片三维结构建模

　　PQFN封装的引脚是从本体侧面底部向外伸出的半蚀刻结构，建模时不能简单用长方体拼接来做引脚结构，要还原引脚末端的轻微倒角和侧面的蚀刻坡度，不然在做整机装配的三维可视化检查时，引脚和焊盘的贴合状态会和实际生产情况存在偏差，无法准确识别引脚与周边贴片元件的安全间距风险。这类封装的芯片大量应用在便携消费电子、工业控制板卡、通讯接口模块的电路设计中，因为PQFN封装本身的寄生参数更小，散热性能优于同引脚数的SOP类封装，在高频信号处理、电源管理类电路中使用频率极高，结构工程师在做板级布局的时候，不仅要考虑器件本体和周边结构件的高度干涉，还要预留出回流焊过程中器件的位移公差空间，这就要求三维模型的本体轮廓、引脚位置、在高密度PCB布局设计工作中，表贴封装芯片的三维模型是结构干涉校验、装配工艺模拟不可或缺的基础要素，这款PQFN48封装的建模工作，完全围绕板级装配的实际工程需求展开，没有做多余的外观修饰，所有尺寸边界都严格对应量产器件的实际公差范围。做这类封装建模的时候，最先要明确的是安装边界的硬约束，这款器件本体长宽均为6mm，属于小尺寸高密度表贴器件，引脚间距仅0.4mm，建模时引脚的伸出长度、焊盘对位基准、本体底部的散热焊盘凸台高度都必须严格把控，一旦尺寸偏差超过0.05mm，在做SMT贴装模拟的时候就会出现焊盘对位偏移的误报，反而会给后续的PCB设计工作带来干扰。不同于传统的鸥翼引脚表贴器件，

　　底部散热凸台的尺寸完全和实物一致。建模过程中，本体顶面的标识区域做了简化处理，没有还原具体的丝印字符，只保留了引脚1位置的定位圆点特征，这个特征是SMT贴装时的视觉对位基准，绝对不能遗漏，一旦模型缺失这个定位标记，在做贴装程序的视觉模拟时就无法完成器件的角度对位校验。器件本体的边角做了0.2mm的圆角处理，这是塑封器件的常规工艺特征，不要做成直角结构，不然在做装配干涉检查的时候，边角位置会出现虚假的干涉报警，影响结构校验的效率。引脚部分的建模严格按照0.4mm间距的尺寸规范排布，48个引脚均匀分布在器件四个侧边，每个侧边12个引脚，引脚的宽度、厚度、伸出本体的长度都对应JEDEC封装标准的公差中值，

　　既不会因为尺寸取最小值导致模型和实物偏小，也不会因为取最大值导致布局时误判间距不足。很多新手在做这类封装模型的时候，容易忽略本体底部的散热焊盘结构，这款PQFN48封装的底部有大面积的裸露散热焊盘，焊盘高度比引脚底面高出0.02mm左右，这个高度差是保证回流焊时散热焊盘能充分浸润焊锡的关键，建模时如果把散热焊盘和引脚底面做在同一平面，后续做焊膏厚度模拟、焊接应力分析的时候就会出现参数偏差，无法准确评估焊接可靠性。在实际的板级设计场景中，这类小尺寸PQFN器件周边经常会布置0402甚至0201尺寸的贴片阻容元件，模型的尺寸精度直接决定了布局阶段的元件间距校验是否准确，要是模型本体尺寸比实际器件偏小，就可能导致生产时出现元件贴装干涉，

　　要是模型尺寸偏大，又会浪费宝贵的PCB布局空间，降低板卡的集成度。做这个模型的时候，所有的装配基准面都设置在器件的引脚底面，也就是和PCB焊盘接触的平面，这个基准面的设置直接影响后续整机装配时的器件高度计算，要是基准面偏移0.1mm，整板的器件高度统计就会出现误差，可能导致结构件和器件顶面的间隙设计不符合安规要求。另外，器件本体的塑封部分做了均匀的壁厚处理，还原了实际塑封工艺的壳体厚度，虽然在常规的结构干涉检查中不需要关注内部结构，但如果后续需要做板级的热仿真分析，这个壳体壁厚参数可以直接导入仿真软件，不需要重新修改模型，能减少跨软件协作的重复工作量。不同于直插器件的建模，表贴封装的模型不需要做引脚折弯的结构模拟，所有引脚都是平直的结构，但要注意引脚和本体塑封部分的衔接位置，要还原塑封料包裹引脚根部的特征，不要让引脚和本体之间出现缝隙，不然在三维可视化检查的时候会出现模型破损的视觉问题，影响评审时的直观判断。
