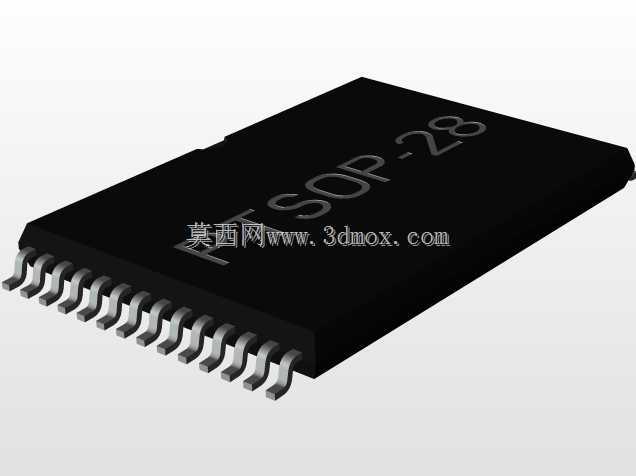

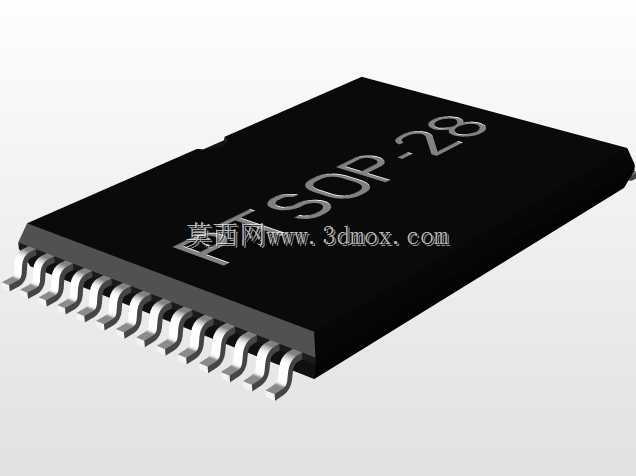

PTSOP28贴片式SMD芯片封装三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘适配设计、钢网开孔验证的核心参考依据，本次呈现的PTSOP28封装SMD芯片结构，完全贴合量产贴片工艺的实际尺寸边界，可直接导入各类PCB设计软件与结构校核场景使用。从实际产线应用来看，这类28引脚薄型小外形封装芯片，多被用于电源管理模块、信号转换电路、存储接口扩展等板载功能单元，相比传统直插封装，其贴装占用的PCB板面面积缩减超60%，引脚共面度公差控制在0.1mm以内，完全适配回流焊的高温贴装工艺要求，能有效降低波峰焊环节的连锡、虚焊风险。

　　设计过程中首先锚定了引脚节距0.55mm的核心参数，这一尺寸是匹配现有SMT贴片机吸嘴定位精度、飞达送料间距的通用标准，每一侧排布14个鸥翼型引脚，引脚成型角度严格控制在42度至45度区间，既保证焊接后引脚与焊盘的贴合应力处于合理范围，避免温度循环过程中引脚断裂，也预留了足够的焊锡爬升空间，保障焊点的机械强度与电气连接可靠性。封装本体的长度设定为8.0mm、宽度为11.8mm，本体厚度控制在1.2mm以内，顶部丝印区域预留了0.3mm的深度差，可适配激光打标、油墨丝印的字符标注需求，不会因丝印层凸起影响贴片机吸嘴的真空吸附效果。

　　从安装边界维度考量，模型完整还原了引脚伸出本体的长度、引脚末端的成型弧度，以及本体底部与PCB板面之间0.15mm的 standoff 间隙，这一间隙是保障焊锡助焊剂挥发、避免清洗环节残留助焊剂腐蚀引脚的关键设计，在进行板卡堆叠设计时，可直接基于该模型校核芯片与周边贴片电容、电阻的安全间距，预留出不少于0.3mm的维修操作空间，同时也能验证芯片上方是否会与结构件、散热片、屏蔽罩产生装配干涉。不同于简化的封装轮廓模型，该结构完整还原了引脚的金属折弯细节、本体的塑封倒角、引脚根部的塑封包裹特征，在进行热仿真分析时，可基于真实的本体材质、引脚金属占比，计算芯片工作过程中的热量传导路径，评估引脚焊盘的散热能力，为散热过孔排布、铜皮铺设范围提供准确的结构参考。

　　在手工样件焊接、小批量试产的工装设计环节，该模型也可直接用于定制贴片定位治具，依据本体的外形尺寸加工定位凹槽，避免手工贴装过程中芯片偏移、引脚对位不准的问题，同时也能为AOI光学检测设备的程序编写提供准确的外形轮廓参考，减少检测程序的调试周期。对于刚接触SMT封装设计的结构工程师而言，这类完全贴合量产标准的封装模型，可帮助其快速理解薄型小外形封装的设计要点，掌握引脚成型、公差配合、安装间隙的设计逻辑，避免因封装尺寸偏差导致的PCB改版、贴片良率下降等问题。在车载电子这类高可靠性要求的应用场景中，该模型的尺寸精度完全满足AEC-Q100标准的封装校核要求，可直接用于车规级板卡的结构设计环节，验证芯片在振动、温度冲击工况下的结构可靠性，确保引脚焊点的应力处于安全阈值以内。
