TronxyX13D打印机右侧冷却器结构设计

　　在桌面级FDM3D打印设备的实际运行过程中，挤出端与成型区域的温度控制直接决定打印成品的层间结合力、成型精度与表面质量，冷却组件作为温度调控的核心执行部件，其安装适配性、风道走向、固定可靠性一直是DIY改装与原厂配件设计中需要反复校核的环节。本次涉及的右侧冷却部件，是针对TronxyX1机型挤出总成右侧安装位开发的专用风冷承载结构，核心作用是为轴流散热风扇提供稳定的安装基准，同时将冷却气流精准导向打印喷嘴下方的刚挤出熔丝区域，避免高温耗材挤出后冷却速率不足导致的丝材垂坠、层纹错位、悬垂面塌陷等常见打印缺陷。

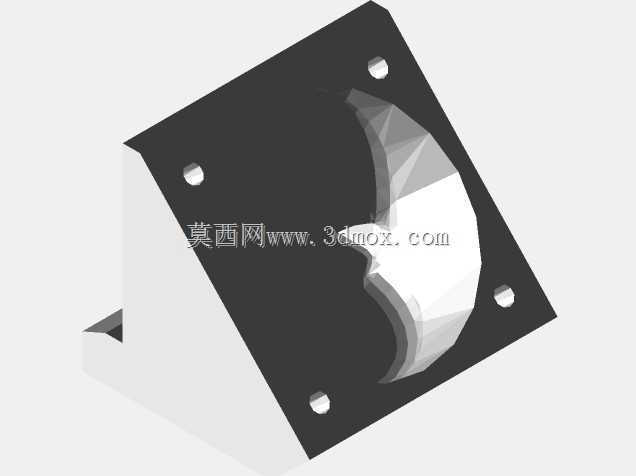

　　从结构设计逻辑来看，该部件采用一体化直角弯折的承载构型，垂直立面预留四个对应标准40mm轴流风扇的安装孔位，孔位间距严格匹配市售常规散热风扇的固定孔中心距，无需额外打孔改装即可直接适配通用规格的散热风扇；水平延伸的安装边则设置了与设备右侧挤出支架对应的定位凸台与固定孔，安装时可直接卡入原有支架的定位槽内，通过两颗紧固件即可完成锁紧固定，安装后整体结构与挤出总成的相对位置保持固定，不会随打印头高速往复移动出现松脱、移位问题。

　　在安装边界的尺寸控制上，该部件整体外轮廓严格控制在原有挤出组件的右侧投影范围内，垂直方向高度不超过散热风扇自身厚度加安装边的总高度，水平方向伸出长度不会干涉打印平台的最大成型行程，也不会与X轴传动皮带、导轨滑块、限位开关等周边运动部件发生运动干涉；部件内侧与挤出喉管、加热块的安全间隙预留充足，既避免距离高温加热块过近导致部件自身受热变形，也不会阻挡喉管散热段的自然通风路径。

　　风道衔接部分的设计充分考虑了气流导向需求，风扇安装面与冷却出风口形成固定的倾斜角度，气流从风扇吸入后可顺着结构内壁直接导向喷嘴下方1-3mm的最佳冷却区域，不会出现气流散逸、直吹加热块导致温度波动的问题；部件的壁厚设置兼顾了结构强度与轻量化需求，安装孔位周边做了局部加厚处理，避免反复拆装风扇时出现孔位开裂、滑丝问题，非受力区域则做了适度的壁厚减薄，降低打印头运动端的总负载，减少高速移动时的惯性冲击，提升打印过程的运动稳定性。

　　在实际应用场景中，该部件既可以作为原厂损坏配件的替换件使用，也可作为用户改装双风扇冷却系统的右侧承载部件，适配PLA、PETG等需要快速冷却的耗材打印场景，尤其是在打印大角度悬垂结构、薄壁零件、小尺寸精细特征时，稳定的右侧冷却气流可以配合左侧原有冷却结构形成环绕式冷却效果，大幅提升悬垂面的打印质量，减少支撑材料的使用量，降低后期处理的工作量。设计过程中已经充分考虑了FDM打印自制该零件的工艺性，所有结构均无倒扣、无需要支撑的封闭内腔，摆放角度合适时可直接通过FDM工艺打印成型，安装孔位预留了常规的安装公差，即使是普通精度的桌面级设备打印出的零件，也可以顺利完成风扇与支架的装配，无需额外的锉修、打磨处理。
