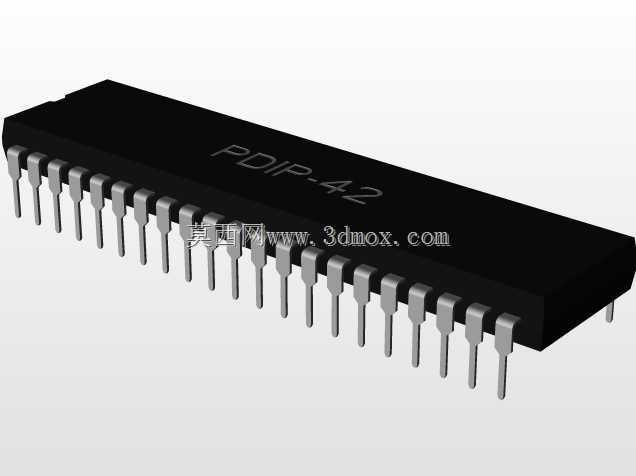

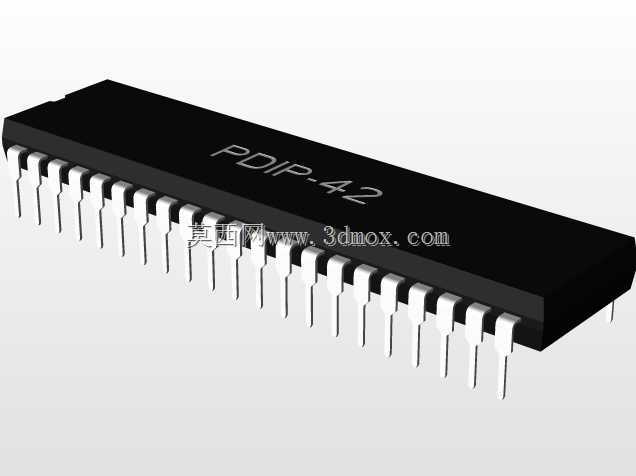

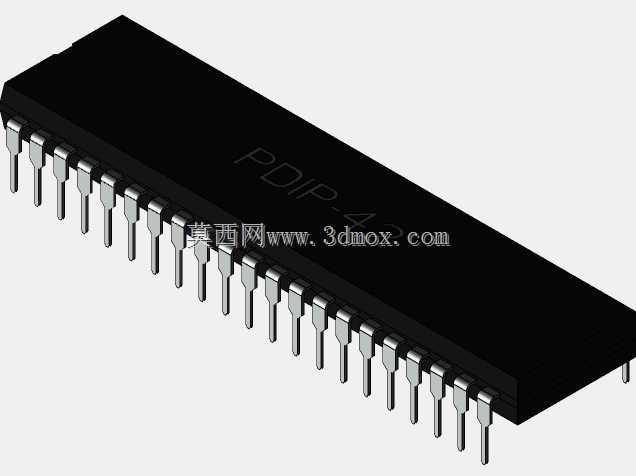

42引脚PDIP直插芯片三维结构设计

　　在消费电子、工业控制板卡的PCB布局设计环节，直插式PDIP封装芯片的三维模型是结构干涉校验、板卡空间排布的核心参考要素，很多刚接触板级结构设计的工程师容易忽略直插器件的本体高度、引脚成型尺寸，导致后期打样时出现器件与外壳、散热片、相邻接插件的空间冲突，这款42引脚PDIP封装的三维结构，就是针对这类板级设计痛点完成的参数化建模。

　　从实际应用场景来看，这类42引脚的PDIP封装器件，常被用于老式工业控制板的单片机、接口扩展芯片、通用逻辑阵列器件，在教学实验板、维修替换类板卡中也有大量应用，区别于表贴封装的器件，直插PDIP的引脚需要穿过PCB的过孔完成波峰焊或者手工焊接，因此建模时不仅要还原本体的外形轮廓，更要精准还原引脚的伸出长度、折弯角度、引脚间距这些直接影响安装适配性的参数。

　　设计这款模型时，首先锚定的是安装边界的核心参数：引脚节距严格按照2.54mm的标准直插间距设置，这是通用面包板、洞洞板、标准PCB过孔排布的通用尺寸，一旦节距出现偏差，就会出现引脚无法对准过孔、强行插装导致引脚弯折的问题。本体的长度方向尺寸控制在55.88mm，宽度13.2mm，本体高度4.31mm，这个高度参数是很多结构设计人员容易忽略的点——不少人建模时直接照搬芯片 datasheet 上的标称值，却忽略了实际量产器件的塑封本体公差、引脚成型后本体与PCB板面的悬浮间隙，这款模型在设计时预留了合理的安装间隙，确保模拟装配时，本体底部与PCB板面之间保留了符合焊接工艺要求的缝隙，既不会因为间隙过大导致引脚焊接长度不足，也不会因为间隙过小导致焊接时助焊剂无法挥发、出现虚焊问题。

　　引脚部分的设计是整个模型的重点，42个引脚分两侧对称排布，每侧21个引脚，引脚的截面尺寸、伸出本体后的折弯弧度、引脚末端的倒角都做了还原，区别于很多简化模型把引脚做成直条状，这款模型还原了实际PDIP引脚的“鸥翼”成型结构：引脚从塑封本体伸出后先向下弯折，再垂直延伸至PCB板面，末端做了微小的收窄倒角，模拟实际器件引脚的插装导向结构，在做虚拟装配时，可以直接模拟引脚插入PCB过孔的全过程，校验过孔孔径、焊盘尺寸与引脚的匹配度，也能模拟插装时引脚是否会和PCB上的走线、相邻焊盘出现干涉。

　　从功能特性来看，这个模型可以直接用于板卡的整机结构校验：比如在设计工控设备的外壳时，可以通过模型确认芯片本体上方的空间是否足够，是否需要在外壳内壁预留避让槽；在布置板卡上的散热片、接线端子、电容等 taller 器件时，可以通过三维模型的空间占位，提前规避器件叠装的风险；在做自动化焊接工装设计时，也可以依托这个模型的外形尺寸，设计对应的器件定位座、压装结构，确保工装能够精准贴合芯片本体，不会压损塑封外壳或者碰弯引脚。

　　设计思路上没有做过度的细节简化，也没有添加多余的装饰性结构：塑封本体表面的标识区域做了平面预留，方便设计人员根据实际使用的芯片型号添加丝印标识；本体的边缘倒角还原了实际塑封器件的脱模斜度，不会出现直角锐边的失真问题；引脚的金属质感与塑封本体的哑光质感做了区分，在做三维渲染、产品说明书配图时，能够清晰区分不同结构部分，不需要额外做材质调整。

　　在实际选型参考中，这款模型也能帮助采购、结构人员快速确认器件的占用空间：很多时候硬件工程师选型时只关注电气参数，等到结构评审阶段才发现所选封装的尺寸超出了板卡预留空间，依托精准的三维模型，可以在选型阶段就把空间占位因素纳入评估，减少后期改板的成本。另外，对于做电子装联工艺设计的人员来说，这个模型的引脚尺寸可以直接用于生成钢网开孔、过孔设计的参考数据，不需要再反复核对器件手册的二维尺寸，减少二维转三维过程中的尺寸换算错误。

　　需要注意的是，这类直插PDIP封装的器件，不同厂商生产的产品在本体高度、引脚折弯半径上会有微小的公差，模型在设计时按照行业通用的公差带做了中位值选取，能够覆盖绝大多数量产器件的尺寸范围，在做高精度结构设计时，可以根据实际选用的厂商器件手册，对局部尺寸做微调即可，不需要从零开始建模，能够大幅缩短结构设计的周期。
