PBGA888滚珠1mm节距45mm见方SMD芯片

项目分类:通用机械零部件 发布时间:2021-11-27 ID:415729
  • PBGA888滚珠1mm节距45mm见方SMD芯片
  • PBGA888滚珠1mm节距45mm见方SMD芯片
  • PBGA888滚珠1mm节距45mm见方SMD芯片
  • PBGA888滚珠1mm节距45mm见方SMD芯片

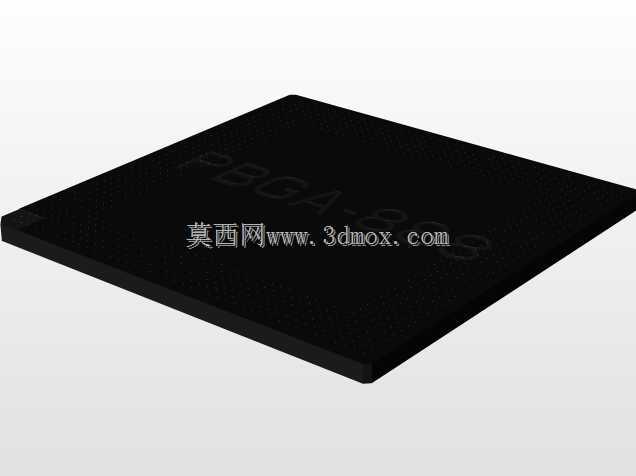

  在高密度电子组装的生产场景中,PBGA封装的芯片是承载高性能算力、信号传输功能的核心载件,这类器件的三维结构建模精度,直接决定了PCB布局阶段的干涉检查、焊盘设计、钢网开孔、回流焊工艺参数设定的合理性,很多刚接触SMT工艺的结构工程师容易忽略封装本体的外形公差、焊球凸点的共面度要求,导致实际贴装过程中出现虚焊、桥连、本体与周边器件干涉的问题。这款PBGA器件采用888个锡球作为I/O引出端,焊球节距设定为1mm,属于典型的中高密度BGA封装范畴,本体长宽尺寸均为45mm,整体为正方形扁平结构,本体厚度符合常规塑封BGA的尺寸规范,在布局时需要注意本体周边预留至少3mm的返修操作空间,避免周边器件高度过高遮挡热风返修的风嘴作业路径。

  从设计逻辑来看,这类正方形等长宽的BGA封装,焊球阵列采用中心对称排布,信号引脚、电源引脚、接地引脚按照电气性能要求分区排布,建模时需要严格对应焊球的坐标位置,每一个锡球的凸点高度保持一致,确保共面度误差控制在0.1mm以内,匹配SMT贴装的共面度检测要求。在实际的设备应用场景中,这类封装的芯片多用于工业控制主板、高性能计算板卡、通讯设备核心处理单元的电路中,相比传统的QFP、TSOP封装,PBGA的焊球阵列排布能在相同的本体尺寸下容纳更多的I/O引脚,同时缩短信号传输路径,降低引脚电感,提升高频信号的传输稳定性。建模过程中,本体的边角做了微小的倒角处理,避免直角结构在注塑成型过程中出现应力集中导致的本体开裂,同时在PCB布局时,

  本体下方的过孔需要做阻焊塞孔处理,防止回流焊过程中焊锡流入过孔导致焊球缺锡。需要注意的是,这类45mm见方的大尺寸BGA,在PCB设计时需要考虑本体与PCB之间的热膨胀系数匹配问题,建模时可以预留焊球的高度公差区间,方便后续做热应力仿真时评估焊点的疲劳寿命。表面贴装的工艺特性决定了这类器件的安装不需要通孔插装,所有的电气连接都通过底部的锡球与PCB焊盘熔融焊接完成,建模时不需要额外设计插装引脚结构,只需要精准还原本体的外形轮廓、底部焊球的位置与高度、本体表面的丝印标识位置即可,满足结构干涉检查、装配仿真、工艺验证的使用需求。在做整机结构设计时,这类芯片的上方通常需要预留散热片的安装空间,

  本体的上表面平整度需要满足散热片贴合的平面度要求,建模时要保证本体上表面无多余的凸起结构,避免影响散热片的安装贴合度,同时要注意芯片周边的电容、电阻等分立器件的高度不能超过芯片本体与散热片之间的预留间隙,防止装配散热片时压坏周边小型器件。
