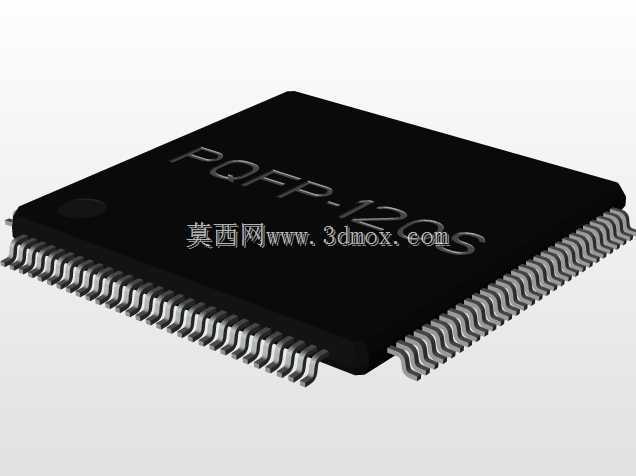

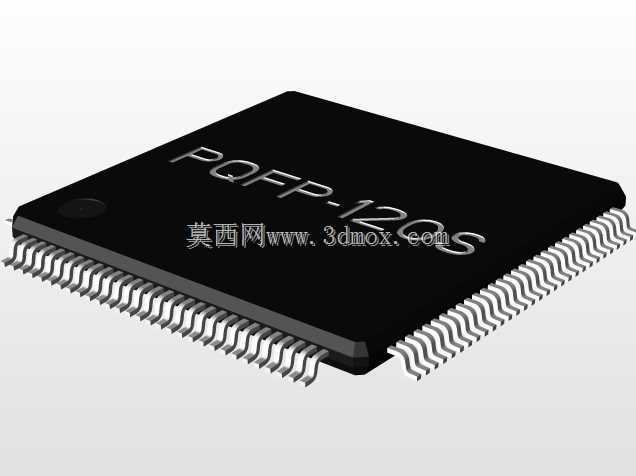

120针0.4mm间距PQFP扁平封装SMD芯片

　　在消费电子、工业控制、通讯设备的PCB板级设计环节，表面贴装器件的封装建模精度直接决定了后续SMT产线的钢网开孔、贴片坐标校准、回流焊温度场适配的全流程可靠性，这款120引脚的PQFP扁平封装芯片模型，正是针对板级结构设计、整机空间干涉校验场景搭建的高精度工程化模型。不同于常规仅做外形示意的简易封装模型，这款模型完整还原了PQFP封装的鸥翼形引脚成型特征，引脚的共面度公差、引脚根部与封装本体的过渡圆角、引脚末端的可焊区宽度都按照行业通用的封装工艺标准做了还原，能直接导入PCB结构设计软件，完成器件与周边阻容件、结构屏蔽罩、板边连接器的空间间隙校验，避免实际贴片阶段出现引脚碰件、焊盘对位偏移的问题。从设计思路上，

　　建模阶段优先保证安装边界的尺寸准确性，封装本体的14mm见方外形尺寸、0.4mm的引脚间距、引脚伸出本体的长度、本体底部到PCB板面的 seated 高度都严格遵循JEDEC相关封装规范，没有为了视觉效果做夸张的倒角或纹理修饰，所有尺寸基准都以SMT贴装时的定位基准为核心，引脚的排布顺序按照逆时针引脚编号规则对应，方便设计人员在做结构干涉检查时，同步核对引脚走线的出线空间是否满足PCB Layout的线宽线距要求。实际工程应用中，这类PQFP封装芯片常被用于微控制器、可编程逻辑器件、接口转换芯片的载体，在做整机结构堆叠时，工程师往往需要先确认器件的最大实体轮廓，尤其是引脚向外延伸的最大尺寸，避免在设计屏蔽罩、导热垫、

　　板卡固定柱的时候，与器件引脚或本体产生干涉；这款模型特意区分了封装本体的实体区域和引脚的可变形区域，在做装配仿真时，可以模拟引脚在回流焊过程中的轻微形变对装配间隙的影响，也能为后续的测试点预留、三防漆喷涂遮蔽范围提供准确的轮廓参考。很多初级工程师在做封装建模时容易忽略封装本体的顶部标识区、边角的定位标记特征，这款模型还原了封装一角的引脚1定位凹点，以及本体顶面的丝印标识区域的平面特征，方便在生成装配工程图时，准确标注器件的安装方向，避免产线贴片时出现器件反向的批量质量问题。同时模型的本体厚度、引脚的弯折角度都按照实际量产的封装尺寸做了匹配，在做热仿真分析时，可以直接基于模型的实体体积、材料属性（封装本体为环氧树脂、

　　引脚为铜合金镀锡）设置热阻参数，评估芯片工作时的散热路径是否通畅，是否需要额外添加散热片或导热垫。对于做自动化测试治具设计的工程师来说，这个模型的精度也能满足治具压头、测试探针的位置设计需求，探针的落点可以精准对应到每个引脚的可焊区中心，避免出现探针扎到引脚边缘导致的接触不良问题，压头的避让槽可以完全匹配封装本体的外形，保证测试时器件受力均匀，不会出现压坏封装或引脚变形的情况。不同于BGA类封装的底部焊球结构，PQFP的鸥翼引脚是向外伸出的结构，在做板卡的周转、装配过程中，引脚容易受外力弯折，模型中还原的引脚成型弧度，也能帮助结构设计人员评估器件周边的安全操作空间，在设计板卡的周转托盘、装配工装时，预留足够的避让位置，减少生产过程中的器件损坏率。
