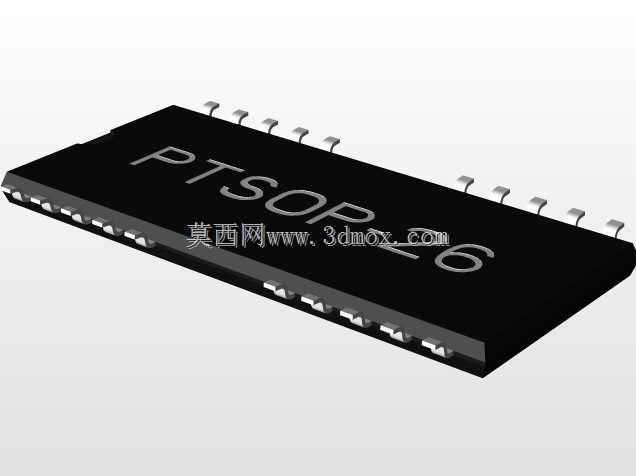

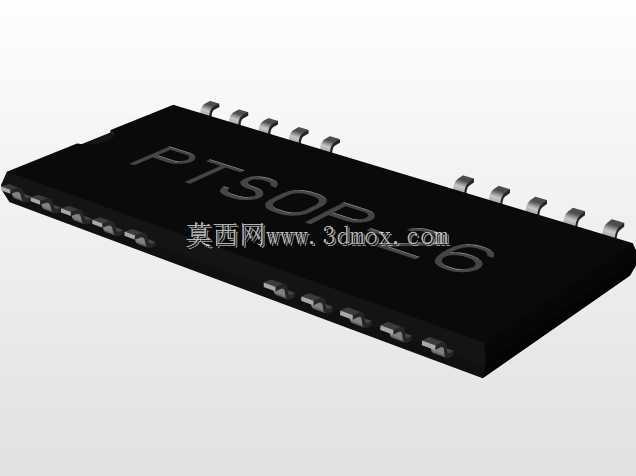

PTSOP-II反向20针SMD贴片芯片封装结构

　　在消费电子、工业控制板卡的SMT量产环节，表面贴装器件的封装选型直接决定了PCB布局密度、焊接良率与长期运行可靠性，这款反向引脚排布的PTSOP-II封装芯片，正是针对高密度板卡空间受限场景设计的表贴元器件结构。不同于常规正向引脚排布的SOP类封装，该款20引脚的PTSOP-II结构采用反向引脚布局，能够适配部分特殊布线走向的PCB设计，减少板上走线的过孔数量，降低信号传输路径的阻抗不连续问题，在高频信号传输的板卡上，这类布局能有效减少信号反射与串扰，提升电路运行稳定性。从实际安装边界来看，该封装本体长度为17.54mm，宽度为7.62mm，相邻引脚之间的节距为1.27mm，

　　这个尺寸参数完全匹配行业通用的PTSOP-II封装焊盘设计规范，不需要单独定制钢网与吸嘴，可直接适配现有主流SMT产线的贴装、回流焊工艺，不需要额外调整设备参数，能快速导入量产流程。设计这类封装三维结构时，首先要考虑的是引脚共面度的控制，所有外露引脚的底面需要处于同一平面，公差控制在0.1mm以内，否则过回流焊时容易出现虚焊、立碑等焊接缺陷；其次是引脚的成型角度，每一个引脚的弯折弧度都要一致，既要保证焊接时焊锡能顺利浸润引脚与焊盘的结合面，也要避免引脚应力集中导致的断裂问题，尤其是在板卡受到温变冲击、机械振动时，引脚的柔性结构能释放部分应力，避免焊点开裂。本体部分的塑封结构采用黑色环氧塑封料的常规外形，表面丝印清晰标注封装型号，

　　方便产线人员做物料核对与目检，塑封本体的边缘做了微小的倒角处理，避免贴装吸嘴取料时出现打滑偏移，同时也能减少塑封体边缘的毛刺对贴装精度的影响。在实际应用场景中，这类封装多用于存储芯片、电源管理芯片、接口转换芯片的载体，常见于路由器、工业采集模块、车载电子控制单元等产品的主板上，反向引脚的设计可以让芯片周边的去耦电容、限流电阻等外围器件排布更紧凑，缩短芯片与外围器件的走线距离，提升电源回路的响应速度，降低电源纹波对芯片工作的干扰。做三维结构建模时，需要精准还原每一个引脚的位置、伸出长度与弯折形状，不能出现引脚位置偏移，否则导出的封装库导入PCB设计软件后，会出现焊盘与引脚不匹配的问题，直接导致制板后无法焊接；

　　同时塑封本体的高度也要严格匹配实际物料尺寸，避免结构设计时出现芯片与外壳、散热片的干涉问题。很多刚接触封装设计的工程师容易忽略引脚末端的焊锡浸润面设计，这款封装的每个引脚末端都做了平整的贴合面，能保证焊锡在回流过程中形成均匀的弯月面，提升焊点的机械强度与电气连接可靠性。另外，反向排布的引脚顺序需要和芯片的datasheet引脚定义完全对应，建模时要在1脚位置做明确的标识结构，也就是塑封体上的凹点标记，避免生产时出现芯片贴反的问题，这类防呆结构是SMT封装设计中必不可少的细节，一旦缺失会直接导致整批板卡贴装报废。从结构强度角度看，塑封本体与引脚的结合位置做了内嵌式的固定结构，引脚插入塑封体的部分有弯折卡位，能避免引脚受外力时从塑封体中脱落，在板卡做分板、组装外壳等后续工序时，即使受到轻微的外力触碰，也不会出现引脚移位、脱落的问题。在散热设计上，这类薄型表贴封装的热量主要通过引脚传导到PCB的铜箔上，所以建模时引脚与塑封体的接触位置要贴合实际物料的接触面积，方便后续做热仿真时能得到更准确的温升数据，帮助工程师评估芯片满负载运行时的温度是否在器件允许范围内，是否需要额外增加散热措施。
