机用螺杆式台虎钳三维结构设计

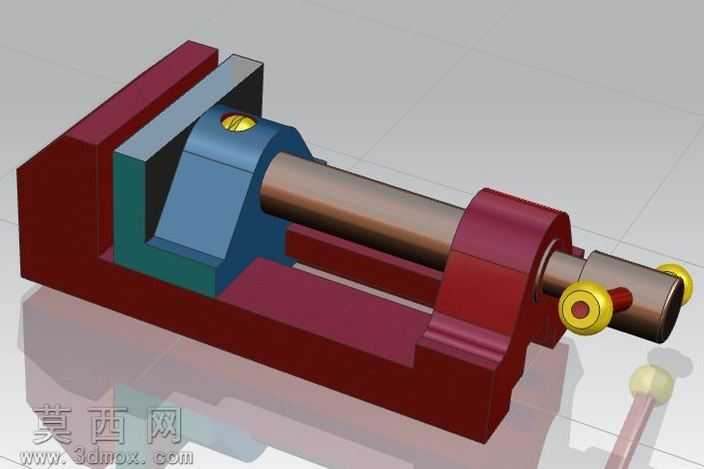

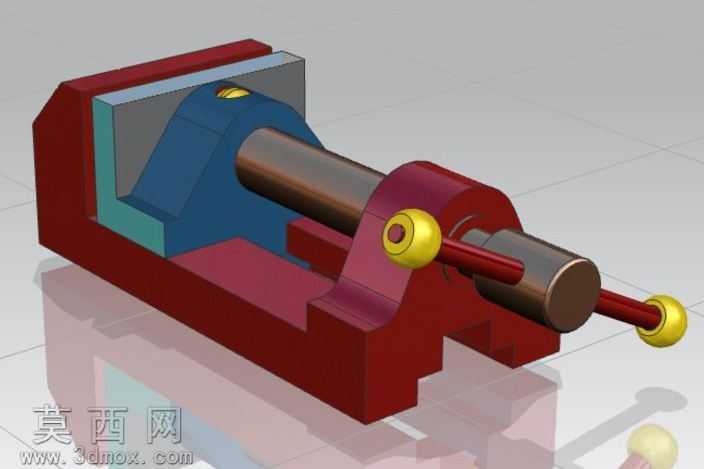

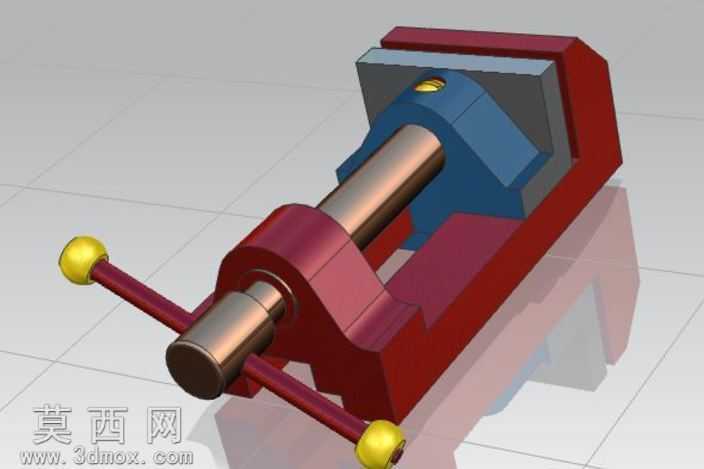

本作品为机用螺杆传动式台虎钳的三维建模设计成果，建模过程严格遵循机械加工工装夹具的实际尺寸比例与装配逻辑，完整还原了台虎钳的全部功能结构。建模阶段首先搭建整体装配基准，以固定钳身作为核心基体零件，依次完成活动钳身、传动螺杆、球形手柄、钳口护板、导轨定位结构、锁紧限位组件的独立零件建模，所有零件的配合公差均按照实际机械装配要求预留合理间隙，确保活动部件的运动逻辑符合真实台虎钳的工作状态。材质渲染环节针对不同零件的实际加工材质做了区分处理：固定钳身与活动钳身采用铸铁材质的哑光深红金属漆效果，还原铸造件的磨砂质感与厚重工业感；传动螺杆采用调质钢材的抛光金属材质，添加细微的轴向加工纹理与金属反光效果，还原传动件的机加工表面特征；两端球形操作手柄采用黄铜材质的亮面金属渲染，突出操作件的视觉辨识度；固定与活动钳口的护板采用淬火钢材的青蓝色金属质感，搭配细微的防滑齿纹理，还原钳口的耐磨工作特性；钳身内部的支撑垫块采用蓝色工程塑料材质渲染，区分不同功能的结构组件。结构设计上完整复现了台虎钳的核心工作原理：通过转动端部球形手柄带动传动螺杆旋转，螺杆与活动钳身内部的螺母套配合，将旋转运动转化为活动钳身沿钳身导轨的直线往复运动，实现钳口的开合与工件夹紧动作，导轨结构采用燕尾槽式限位设计，保证活动钳身运动过程中无偏移、无晃动，夹紧力传递稳定均匀；钳身底部预留标准机床工作台安装定位结构，可适配常规铣床、钻床、钳工台的安装尺寸，满足实际加工场景的装夹需求。整体建模过程注重细节还原，所有零件的倒角、圆角、退刀槽等工艺结构均完整呈现，没有省略微小的工艺特征，装配完成后可通过三维软件的运动仿真模块模拟钳口开合的全行程动作，验证传动结构的干涉情况，确保模型既具备外观展示效果，也可用于机械原理教学、工装结构参考、虚拟装配实训等场景，模型结构拆分清晰，各零件可单独导出用于工程图生成、数控加工编程等后续环节，完整覆盖从概念设计到生产应用的全流程参考需求。
