立式剖分式带座轴承支撑结构设计

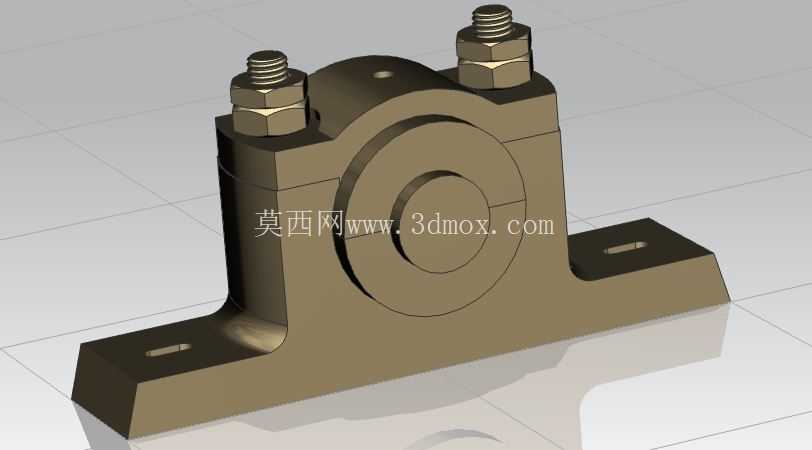

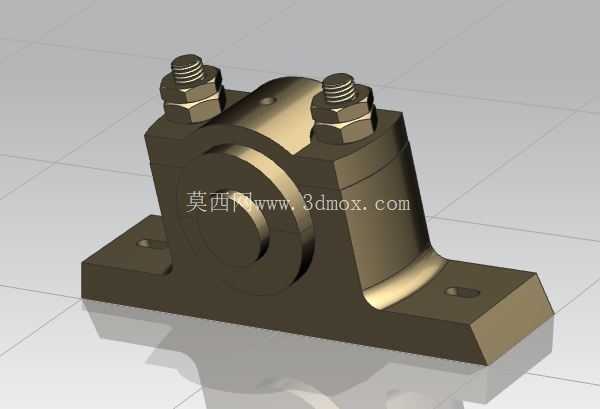

　　从结构设计逻辑来看，这款剖分式立式轴承座采用上下对合的结构形式，上盖与底座通过两侧的螺栓副完成锁紧，装配时无需将轴端的联轴器、带轮等传动件提前拆卸，可直接将轴承外圈卡入底座的半圆型安装槽内，扣合上盖后拧紧两侧的锁紧螺母即可完成轴承的固定，相比整体式轴承座，后期维护更换轴承时的拆装效率能提升60%以上，尤其适合设备维护空间受限、轴系附件拆装繁琐的工况。两侧的锁紧螺栓采用双螺母防松结构，在设备长期运行产生振动的工况下，能避免螺栓松动导致的轴承压盖间隙变大，防止轴承外圈在安装槽内出现跑圈问题，螺栓的预紧力矩需要根据配套轴承的型号匹配，既要保证上盖对轴承外圈的压紧力均匀，又要避免压得过紧导致轴承游隙变小，运行时出现过热抱死的问题。在常规工业传动场景中，轴系部件的径向支撑始终是设备稳定运行的核心环节，这类立式轴承支撑结构，主要适配水平布置的转轴安装需求，常见于输送线辊筒支撑、小型减速机输入输出轴定位、风机叶轮轴固定、轻工设备传动辊组等场景，区别于卧式法兰安装的轴承单元，立式结构的安装基面为设备底部的安装平台，通过底座的两个安装孔完成与机架的刚性连接，能承受中等载荷下的径向力与小幅轴向窜动。

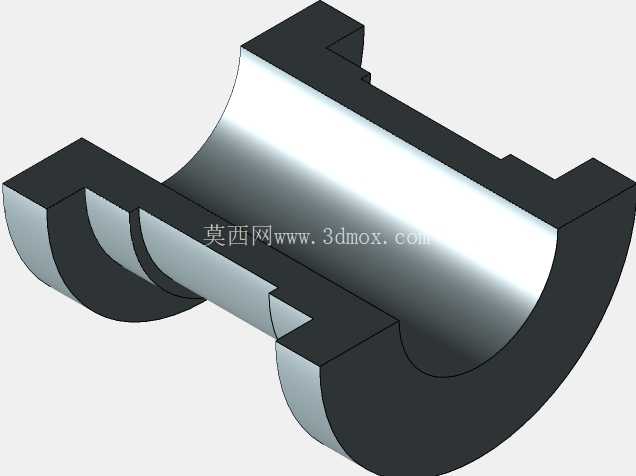

　　底座的安装面设计为整块平面结构，两个安装长孔分别布置在底座的两端，长孔的设计允许安装时沿轴的垂直方向做小幅位置调整，能补偿机架加工时的孔位误差，降低安装对位的难度，安装孔的沉台设计可以让螺栓头完全沉入底座内部，避免螺栓头突出底座平面导致安装时贴合不严，出现支撑刚度不足的问题。轴承安装腔的内径尺寸与标准深沟球轴承或者调心滚子轴承的外圈尺寸匹配，内腔的边缘设计有密封件安装槽，可以配套毡圈油封或者骨架油封，防止设备运行时外界的粉尘、切削液、水汽进入轴承内部，同时避免轴承内部的润滑脂泄漏，延长轴承的维护周期。

　　从安装边界来看，底座的总宽度需要适配机架安装面的宽度，避免底座超出机架边缘导致支撑受力不均，轴承中心到底座安装面的高度尺寸是轴系安装的核心定位尺寸，直接决定了传动轴的中心高，设计时需要与配套传动件的中心高匹配，避免出现带轮错位、联轴器不同心的问题。两侧锁紧螺栓的中心距需要预留足够的扳手操作空间，保证拧紧螺母时扳手不会与上盖或者轴体发生干涉，上盖顶部的小型油嘴安装孔，可以直通轴承内腔，方便日常维护时加注润滑脂，无需拆开上盖即可完成润滑保养。

　　在实际选型应用时，需要根据轴的直径、承受的径向载荷大小、运行转速来匹配对应规格的轴承座，载荷较大、转速较高的工况需要选择铸钢材质的轴承座，普通轻载工况采用铸铁材质即可满足强度要求，安装时需要保证底座安装面与轴的中心线平行，避免轴承承受额外的倾覆力矩，导致轴承早期磨损。这类轴承支撑结构的建模过程中，需要重点保证轴承安装腔的同轴度、上下半腔的对合精度，安装孔的位置度，以及螺栓过孔与螺纹孔的同轴度，避免加工装配时出现干涉问题，建模时需要将各个零件的装配间隙预留合理，比如上盖与底座的对合面之间预留0.05mm以内的间隙，保证锁紧后能完全压紧轴承外圈，密封槽的尺寸要与所选密封件的尺寸匹配，保证密封效果。
