机械连接支撑类铸钢构件三维设计

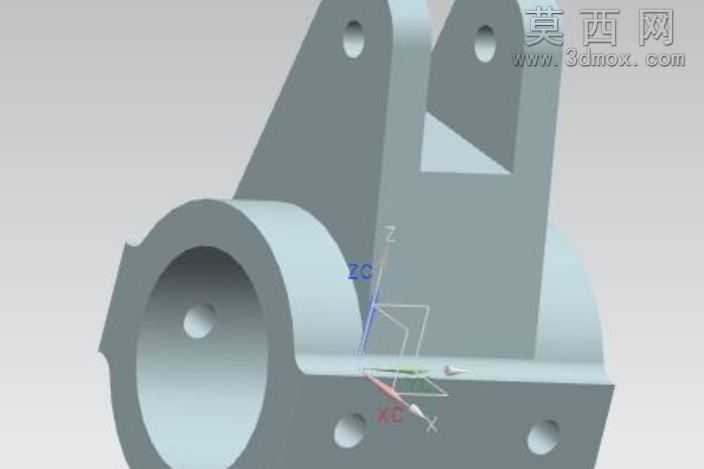

本模型采用NX三维建模软件完成全参数化设计，整体建模过程遵循机械零件设计的基准统一原则，首先以构件的回转套筒轴线作为主设计基准，依次搭建各结构特征的草绘平面，确保各部分尺寸关联可追溯。模型主体由同轴回转套筒、双侧支撑立板、底部安装法兰三部分构成，建模时首先通过回转特征生成带内孔的套筒主体，套筒侧壁预留的径向定位小孔采用拉伸切除特征完成，孔位与底部安装面的位置度公差通过草绘约束严格控制，保证后续装配时定位销可顺利穿入。双侧支撑立板采用对称拉伸特征生成，立板顶端的铰接孔与套筒轴线保持平行度约束，立板与套筒衔接处添加了三角形加强筋结构，通过筋特征自动适配衔接面的曲面形态，避免应力集中问题，提升构件整体的抗弯折载荷能力。底部安装法兰与套筒、立板采用合并特征整合为单一实体，法兰端面均匀分布的四个安装沉孔采用阵列特征生成，沉孔的深度、孔径参数完全适配常用内六角螺栓的安装尺寸，法兰与立板的衔接位置做了圆角过渡处理，消除加工时的应力集中死角。材质设定方面，模型整体赋予铸钢材质，渲染时调整材质的漫反射、粗糙度参数，还原铸钢件经喷砂处理后的亚光金属质感，场景内添加三轴坐标系标识明确模型的空间方位，渲染视角选取等轴测视角，可同时展示套筒内孔、立板铰接孔、底部安装法兰的结构形态，便于设计人员快速理解构件的装配关系。设计过程中充分考虑零件的加工工艺性，所有拔模角度统一设置为1.5度，适配砂型铸造的脱模需求，所有非配合面的圆角半径统一为R2，配合面边缘保留锐边结构，既满足铸造工艺的圆角要求，又不影响后续的机加工精度。各结构的壁厚经过参数化校验，最小壁厚不小于8mm，避免铸造时出现浇不足、冷隔等缺陷，整体结构在满足支撑、连接功能的前提下，尽可能去除非承载区域的多余材料，实现构件的轻量化设计，同时保证各承载截面的强度冗余量符合机械设计手册的相关要求。
