航空航天用六叶曲面螺旋桨结构设计

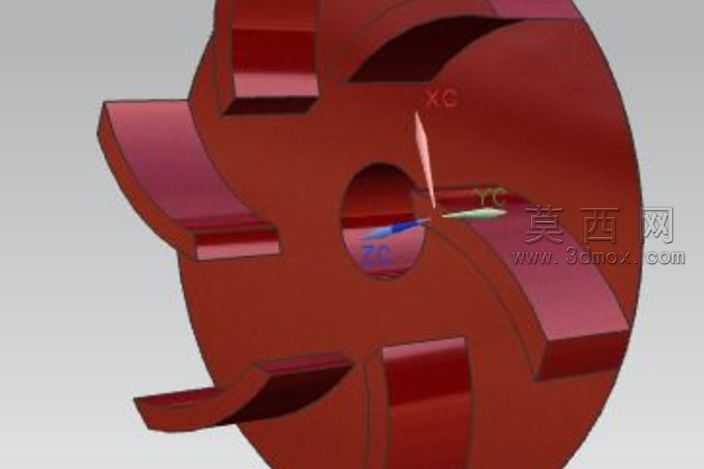

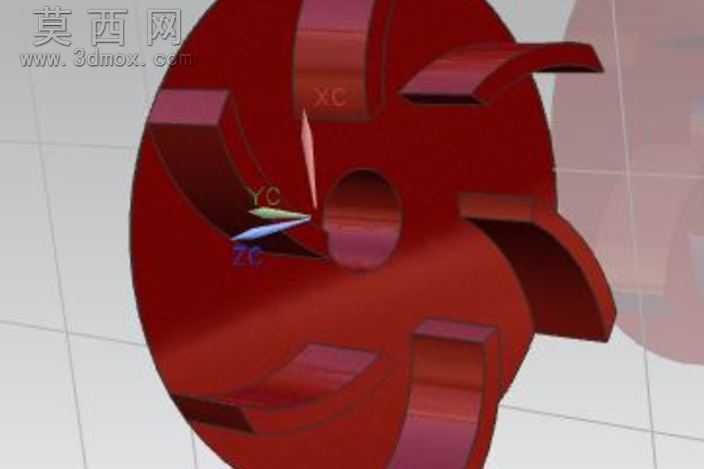

本螺旋桨模型采用NX三维建模软件完成全参数化设计，建模过程以中心轮毂为基准特征，首先绘制轮毂的回转截面草图，通过回转命令生成带中心安装孔的轮毂基体，中心孔预留标准轴系装配公差，可适配对应规格的动力输出轴。桨叶部分采用曲面建模思路，先根据流体力学推进效率要求绘制各截面的翼型轮廓线，通过曲线组、网格曲面命令生成单片桨叶的光滑曲面，对曲面进行加厚处理生成实体桨叶，再通过环形阵列命令围绕轮毂中心轴均匀阵列六片桨叶，保证各桨叶的角度、尺寸完全一致，避免运转时出现动平衡偏差。建模过程中对桨叶与轮毂的衔接位置做了圆角过渡处理，消除应力集中隐患，提升结构运转时的疲劳强度。材质渲染阶段为模型赋予金属红色漆面材质，模拟航空航天部件常用的防护涂层效果，添加环境反射效果凸显曲面的流畅弧度，同时在建模环境中保留坐标系参考标识，方便后续进行装配干涉检查、流体仿真分析。设计过程中重点优化了桨叶的曲面扭转角度，从根部到梢部的翼型角度渐变符合流体推进的做功规律，既保证推进效率，又降低运转时的流体阻力，轮毂与桨叶的连接位置做了加厚处理，可承受高转速下的离心载荷，整体结构无冗余特征，所有尺寸参数可编辑调整，方便后续根据不同动力参数修改桨叶数量、扭转角度、直径等核心参数，适配不同的航空航天推进场景需求。
