电源变压器配套安装固定支撑座结构

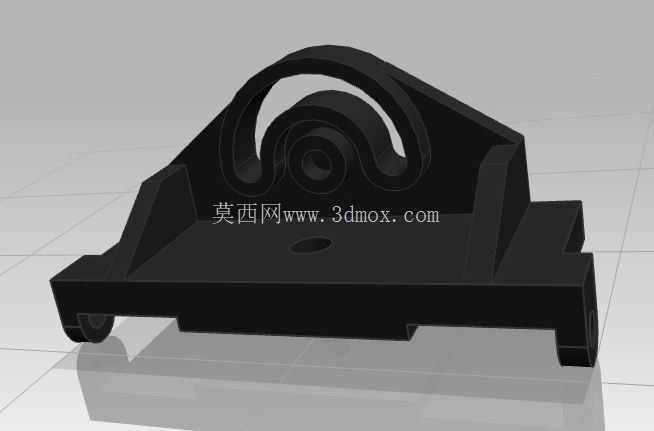

　　这款支撑构件主要面向小功率电源变压器的配套安装场景，常见于工业控制机柜内部、小型机电设备的供电模块区域、桌面式工控终端的内置电源单元中，用来承托环形或小型R型变压器本体，避免变压器直接贴合设备安装板面，既可以预留出绕组散热的空气流通间隙，也能通过自身结构抵消变压器工作时产生的微幅振动，降低振动传导至设备壳体引发的共振噪音。从结构功能来看，构件底部为平整的矩形承托平面，平面中心预留的定位孔可配合螺栓完成变压器铁芯底部的定位锁紧，防止设备运输或运行过程中变压器出现横向位移；承托面两侧向上延伸出带安装孔的凸耳结构，凸耳上的通孔可直接穿入螺丝将整个支撑座固定在设备的安装梁或机柜安装板上，两侧凸耳的间距经过匹配计算，刚好适配对应功率段变压器的底部安装跨度，不会出现安装干涉。

　　承托面上方的弧形环抱结构是整个构件的核心功能区，弧形轮廓完全贴合变压器线圈的外圆弧度，环抱臂的厚度经过受力校核，既能在变压器发生侧向倾斜时提供足够的侧向支撑力，又不会过度包裹线圈影响绕组的自然散热，环抱臂内侧与线圈之间预留的0.5mm间隙可垫入薄橡胶减震垫，进一步吸收变压器工作时的工频振动。设计过程中优先考虑了注塑成型的工艺可行性，所有转角位置都做了均匀的圆角过渡，避免应力集中导致的构件开裂，同时拔模斜度控制在1.5度，既方便模具开模脱模，也不会影响安装面的平面度精度。安装边界方面，构件整体横向安装孔中心距为72mm，纵向凸耳的安装孔中心距为48mm，适配市面上常见的30W-50W小型电源变压器的安装尺寸，底部承托面距离安装板面的高度为12mm，足够让变压器底部引脚留出接线空间，不会出现引脚触碰安装板导致的绝缘隐患；环抱结构的最高点距离承托面的高度为28mm，刚好覆盖变压器线圈下半部分的承托区域，不会遮挡变压器上方的接线端子，方便现场接线作业。

　　整个构件的壁厚均匀控制在2.5mm，采用阻燃ABS材质注塑时既能满足结构强度要求，也能达到UL94-V0的阻燃等级，符合电气设备内部构件的安全规范；如果采用钣金冲压工艺加工，可选用1.5mm厚的冷轧钢板冲压成型后做喷塑处理，结构强度更高，适合在振动幅度更大的车载设备或户外工控设备中使用。实际选型时需要注意，该支撑座适配的变压器线圈外径范围在35mm-42mm之间，超过这个尺寸范围的变压器无法匹配环抱结构的弧度，会出现环抱臂无法贴合线圈或者无法放入的问题；两侧安装凸耳的通孔直径为4.2mm，适配M4规格的安装螺丝，锁紧时的扭矩建议控制在1.2N·m以内，避免扭矩过大导致凸耳根部出现断裂。

　　在设备整体装配流程中，该支撑座通常先与变压器本体组装为一个组件，待变压器引脚接线完成后，再整体固定到设备的安装位上，这种装配方式可以减少现场接线的操作空间限制，提升装配效率；支撑座底部的平整面也可以粘贴双面胶条作为临时固定，在螺丝锁紧前防止组件移位，适合流水线批量装配的作业场景。针对不同的使用环境，该结构也可以做针对性的调整，比如在高湿度环境下使用时，可以在构件表面增加抗UV涂层或者选用耐候性更好的PA66材质，提升构件的抗老化性能；在需要更强散热性能的场景中，可以在承托平面上开设若干直径3mm的通风孔，进一步提升变压器底部的空气流通效率，降低变压器长时间工作的温升。
