铰接式支撑固定支座结构三维设计

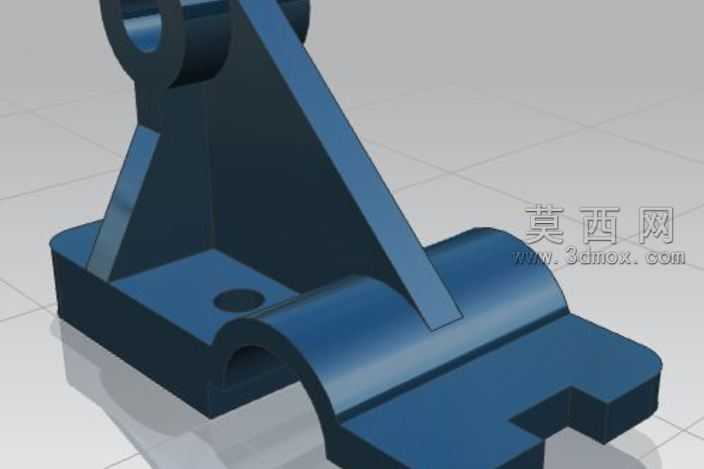

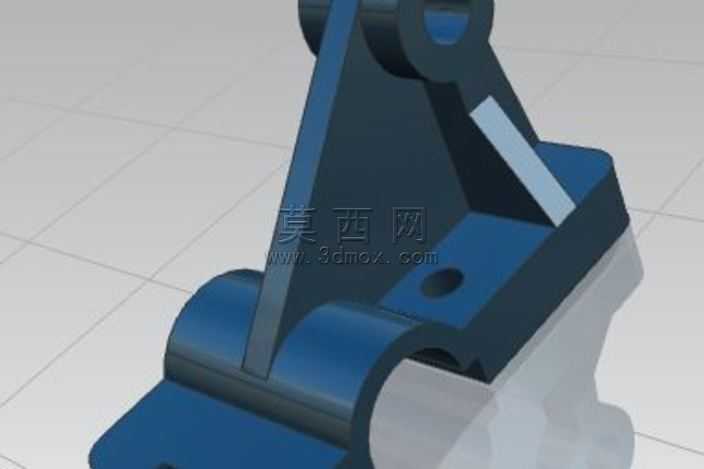

本作品为铰接式支撑固定支座的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先通过草图绘制勾勒支座的整体轮廓，将底部安装平面、中部三角加强筋板、上部铰接耳座、侧部定位孔位的二维轮廓进行精准约束，确保各部分尺寸比例符合机械承重构件的设计规范。建模过程中采用实体拉伸、切除、倒角、圆角等基础特征命令完成主体结构搭建，针对铰接部位的半圆弧配合面，通过回转特征保证曲面的同轴度与顺滑度，避免后续装配出现干涉问题；三角加强筋与主体底座、耳座的衔接处采用渐变圆角过渡，还原真实机加工零件的工艺特征，消除应力集中的结构隐患。材质与渲染环节，为模型赋予深蓝色金属烤漆材质，调整材质的粗糙度、反光度参数模拟工业金属构件的表面质感，铰接配合的轴类部件赋予银灰色金属材质，通过材质区分清晰展现装配关系；渲染场景采用浅灰色网格地面作为衬托，添加柔和的环境漫反射光与定向主光源，突出构件的棱边转折与曲面弧度，让加强筋的支撑结构、安装孔的沉头特征、铰接耳的同轴孔位都能清晰呈现，整体渲染效果贴近工业产品实物展示的视觉标准。结构设计上，该支座采用底部平板作为安装基准，预留多个螺栓安装孔用于设备台面固定，中部设置对称三角筋板连接底座与上部铰接耳，大幅提升构件的抗弯折承重能力，上部双片式铰接耳预留同轴销轴孔，可与配套连杆部件实现铰接转动，侧部平面设置定位小孔用于附件安装或限位销固定，整体结构兼顾固定支撑的稳定性与铰接活动的灵活性，可应用于各类需要摆动支撑的机械连接场景。设计过程中重点考量了构件的受力合理性，筋板厚度、耳座间距、孔径尺寸均参照通用机械五金配件的设计标准设定，既保证结构强度满足承重需求，也避免冗余材料造成的成本浪费，所有特征均做可编辑参数化处理，可根据实际使用场景快速调整尺寸规格，适配不同的安装与承重要求。
