PTSOP-II反向32针SMD贴片芯片封装结构

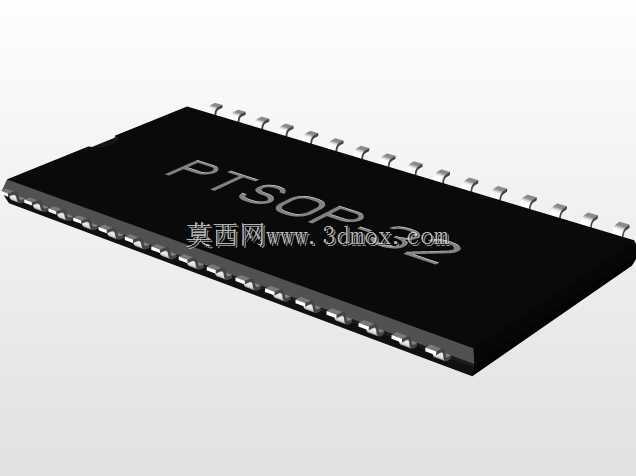

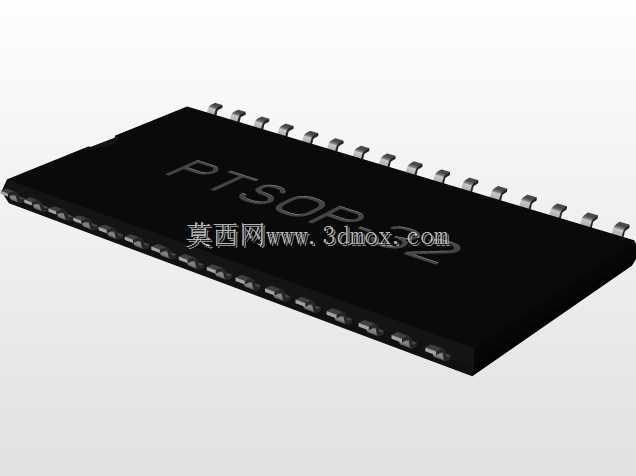

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，PTSOP-II型反向引脚SMD芯片是高密度板卡设计中常用的小外形封装器件，这类封装的核心设计逻辑是在有限的板面占用空间内，实现32个信号引脚的可靠电气连接，同时兼顾波峰焊、回流焊工艺的适配性，避免引脚共面度不足导致的虚焊、连焊问题。从实际安装边界来看，该封装本体长度为21.17mm，宽度为10.16mm，引脚中心节距统一为1.27mm，反向引脚的排布设计区别于常规正向PTSOP封装，引脚从封装两侧向外伸出后向下弯折，焊接端与PCB焊盘完全贴合，这种排布方式可以在相同引脚数量下，

　　缩短芯片本体与板边的距离，适配板卡边缘接插件邻近布局的场景，比如工控IO模块的接口旁信号处理芯片、路由器交换板的端口侧驱动芯片，都常采用这类反向引脚封装来压缩板面占用，给走线预留更多空间。做三维建模时，首先要确认引脚的共面度公差，所有引脚的焊接端面必须处于同一基准平面，公差控制在0.1mm以内，否则在SMT贴片时会出现部分引脚悬空的问题；其次要注意引脚的弯折半径，过小的弯折半径会导致引脚应力集中，在温循测试时出现引脚断裂，过大的弯折半径则会占用额外的板面空间，导致与周边器件的安全间距不足。封装本体的表面丝印区域要预留足够的平整面，用于标注芯片型号、引脚1标识、生产批次信息，建模时不能在丝印区域添加凸起或凹陷结构，避免丝印印刷模糊。

　　在实际设备应用中，这类封装的芯片多用于存储模块、电源管理模块、低速信号转换电路中，相比DIP直插封装，其贴装高度仅为1.2mm左右，可以大幅降低板卡整体厚度，适配薄型化电子设备的结构设计要求；相比QFP等细间距封装，1.27mm的引脚节距对PCB制板精度要求更低，普通FR-4板材的常规制板工艺就能满足焊盘精度要求，不需要额外采用激光钻孔、精细线宽工艺，能有效降低整板的制造成本。建模过程中还要考虑焊盘的匹配设计，对应每个引脚的焊盘长度要比引脚焊接端长0.3mm，宽度比引脚厚度宽0.2mm，这样在回流焊时焊锡可以形成良好的浸润弯月面，提升焊接强度；同时芯片本体下方要预留0.2mm的阻焊层间隙，避免焊锡流到芯片本体底部造成引脚短路。

　　在结构干涉检查环节，要重点确认芯片周边3mm范围内不能有高度超过2mm的器件，否则会影响SMT贴片机吸嘴的取件路径，也会给后期返修拆焊带来阻碍；芯片与板边的距离要至少保留5mm，满足波峰焊时的轨道夹持要求，避免板边器件被轨道刮蹭。这类反向引脚封装的设计初衷，就是解决常规PTSOP封装在板边布局时引脚走线需要绕路的问题，反向排布的引脚可以直接连接到板边接插件的焊盘，缩短高频信号的走线长度，减少信号反射与串扰，在100MHz以内的数字信号传输场景下，这种走线优化可以明显提升信号完整性，不需要额外增加阻抗匹配元件。建模时还要注意封装本体的脱模斜度，塑料封装本体的侧壁要保留0.5度的脱模斜度，符合注塑成型的工艺要求，不能做成垂直侧壁，否则实际生产时会出现脱模困难、本体边缘缺料的问题；引脚的材质为磷青铜镀锡，建模时不需要体现镀层厚度，只需要保证引脚的外形尺寸与弯折角度与实际器件一致，就能满足PCB布局的干涉检查、钢网开模参考需求。在做整机结构装配时，这类贴片芯片的上方不能直接接触结构壳体，要预留至少1mm的空气间隙，避免壳体压到芯片本体导致引脚受力脱焊，同时也利于芯片工作时的散热，虽然这类芯片的功耗普遍不高，但是密闭空间内的积热还是会导致芯片工作寿命缩短，预留空气间隙可以通过自然对流带走部分热量。
