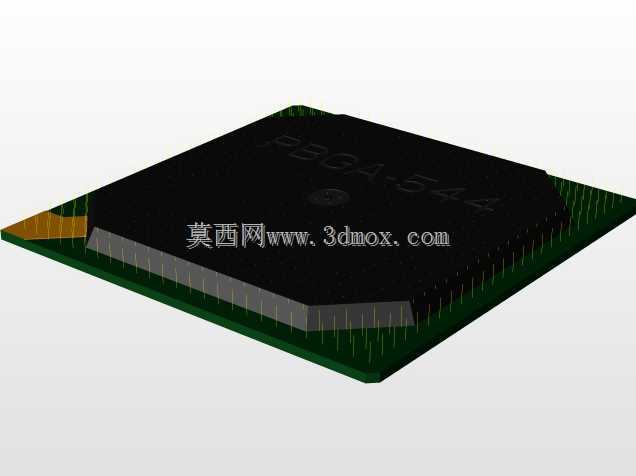

PBGA544球1mm节距表面贴装芯片封装结构

　　在高密度电子组装的生产场景中，这类PBGA封装器件是高引脚数集成电路的核心承载结构，常见于工业控制板卡、高端计算模块、通讯基带板的核心电路布局中，承担芯片信号引出、散热传导、机械防护的多重作用。做PCB布局设计时，首先要明确该封装的安装边界，其长宽尺寸均为27mm，属于中等尺寸的BGA封装范畴，引脚节距设定为1mm，相比0.8mm节距的细间距BGA，对SMT贴片的工艺宽容度更高，普通中速贴片机配合光学对位系统即可完成精准贴装，不需要额外配置超细间距的专用贴装头，能适配多数中小批量电子组装产线的工艺能力。从结构设计逻辑来看，该封装采用塑封主体加绿色阻焊层基板的组合，黑色塑封主体将硅核完全包覆，起到物理防护、隔绝水汽与外界杂质的作用，

　　基板内部通过多层布线将硅核上的544个信号触点扇出，以球形焊端阵列的形式排布在基板底面，焊球阵列采用均匀矩阵排布，边缘预留足够的阻焊隔离带，避免回流焊过程中相邻焊球出现连锡缺陷。在实际设备应用中，这类544引脚的BGA器件多用于承载中等规模的逻辑电路、存储控制电路或者接口转换电路，比如工业以太网交换机的核心交换芯片、运动控制器的主控处理芯片、嵌入式工控板的处理器模块都常采用该规格封装，相比QFP类四边引脚封装，BGA的引脚引出路径更短，信号完整性更好，高频信号传输时的寄生参数更小，能支持更高的信号传输速率，同时引脚的机械强度更高，不会出现QFP引脚易变形、共面性难管控的问题。做三维建模时，需要重点还原几个关键结构特征：

　　首先是塑封主体的边缘倒角，实际生产中塑封模腔会做微小的脱模斜度与圆角处理，建模时不能做成完全锐利的直角，否则和实际器件的外形偏差会影响后续的结构干涉检查；其次是基板的伸出宽度，塑封主体边缘到基板边缘的距离要符合SMD工艺的传送要求，保证贴片吸嘴取料时能平稳吸附在塑封主体中心，不会出现吸嘴偏移导致的贴装歪斜；另外底面焊球的高度要统一，焊球直径与节距严格匹配1mm的设计参数，焊球突出基板底面的高度要符合回流焊后的坍塌量范围，保证做PCB封装设计时，焊盘尺寸与钢网开口的匹配度能直接参考模型参数，不需要反复调整工艺参数。在结构干涉校验环节，该模型可直接导入整机装配文件，检查芯片周边的电容、电阻、结构件的避让距离，

　　尤其是芯片上方的散热片安装空间，27mm见方的塑封顶面可以匹配同尺寸的铝挤散热片，建模时预留的散热片安装间隙要符合导热垫的压缩厚度范围，避免散热片压装时对塑封主体产生过大应力导致内部硅片碎裂。另外在做PCB拼板设计时，该器件的布局位置要避开拼板的V-CUT与邮票孔位置，防止分板时的机械应力传递到焊球位置导致焊点开裂，模型的外形尺寸可直接作为器件禁布区的参考边界，在器件周边预留足够的返修空间，满足后续BGA返修台的热风嘴操作尺寸要求，不需要额外测量实物器件的返修空间尺寸。从工艺适配性角度，1mm节距的BGA焊球直径通常在0.5mm左右，对应的PCB焊盘直径设计为0.45mm，阻焊开窗采用单焊盘独立开窗设计，钢网开口采用0.4mm直径的方形开口，能保证回流焊时焊膏的印刷量充足，形成饱满的焊点，同时不会因为焊膏过多导致相邻焊球连锡。建模时还原的焊球阵列排布，可直接用于生成PCB封装的焊盘坐标，不需要手动逐个录入焊盘位置，能大幅缩短封装库的制作周期，同时避免手动录入坐标时出现的引脚序号错误，减少后续PCB打样的出错概率。在热设计层面，该封装的塑封主体导热系数较低，主要的散热路径是通过底面焊球将热量传导到PCB的地层铜皮，因此建模时可标注出基板底部的中心热传导区域，提示PCB设计时在该区域增加对应的散热过孔阵列，提升器件的散热能力，避免芯片工作时结温过高导致性能下降或者寿命缩短。
