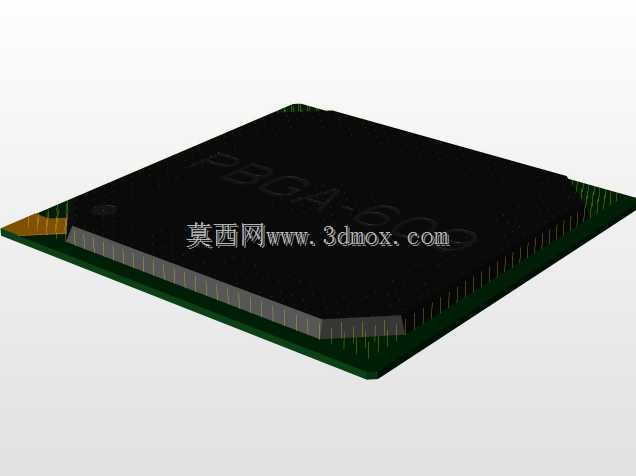

PBGA609表面贴装封装芯片三维结构

　　基体下方的绿色基材层是封装的基板部分，承担内部晶圆引脚到外部焊球的信号导通作用，609个焊球按照1mm的固定螺距呈阵列排布，焊球的直径、共面度都按照行业通用的JEDEC标准设定，完全可以直接导入贴片机的离线编程软件做吸嘴路径规划，也能直接用于回流焊的温度场仿真，模拟不同焊盘设计下的焊球熔融成型状态。做这类封装建模的时候，最先要明确的是安装边界的硬约束：器件整体长宽均为35mm，属于中等尺寸的BGA封装，在板卡布局时，除了要预留器件本体的投影区域，还要在器件周边留出至少3mm的维修操作空间，方便后期返修时用热风枪拆卸器件，不会碰伤周边的阻容元件；器件的整体高度控制在常规PBGA封装的标准范围内，不会和板卡上方的散热片、在高密度电子装联的设计场景里，PBGA封装器件的三维结构建模是PCB布局、SMT产线工装设计、热仿真分析环节必不可少的基础参考。很多刚接触高速板卡设计的工程师容易忽略封装实体的安装边界，只盯着引脚网络表做布局，等到试产阶段才发现器件高度和周边结构件干涉，或者焊球间距的公差预留不足导致回流焊虚焊、桥接，这类问题在通信设备、工业控制板卡的研发阶段十分常见。这款PBGA609封装的建模，完全围绕实际SMT贴装的全流程需求搭建，没有做多余的艺术化修饰，所有结构尺寸都贴合量产器件的实际公差范围。从外形来看，器件主体为黑色塑封基体，边缘做了符合工业级封装标准的微小倒角，避免周转过程中塑封体边角崩裂损伤内部晶圆；

　　屏蔽罩产生结构冲突。很多工程师做BGA封装库的时候只画焊盘不做实体模型，在做整机结构装配检查的时候根本发现不了隐性的干涉问题，比如有些紧凑型设备的PCB上方距离外壳只有几毫米间隙，如果没有准确的器件三维模型，等到结构件打样回来才发现芯片顶到外壳，再重新改板调整布局，会浪费大量的研发周期和打样成本。从功能特性来说，这类609球的PBGA封装通常用于中高端的处理器、FPGA或者通信接口芯片，焊球阵列的排布把电源、地引脚均匀分布在芯片内部区域，信号引脚分布在外侧，既可以缩短电源回流路径降低供电噪声，也方便表层走线引出信号，减少过孔数量提升布线密度。建模过程中特意还原了塑封体表面的标识区域，虽然没有做具体的丝印字符，

　　但预留了丝印的位置和高度差，完全符合实际器件的丝印工艺要求，不会出现模型和实物丝印位置不符的问题。另外，基板边缘的微小突出结构也做了还原，这部分是封装生产过程中基板的工艺边残留，虽然不影响贴装，但在做高精度视觉贴装的视觉定位仿真时，这部分结构的存在可以让视觉算法的定位精度更贴近实际生产状态，避免仿真和实际产线的定位偏差。在热仿真场景下，这个模型的塑封体导热系数、基板导热系数都可以直接赋予行业标准材料参数，不需要再额外调整模型结构，就能模拟芯片满负载运行时的热量传导路径，帮助工程师评估是否需要在芯片上方加装散热片，以及散热片的固定方式是否会和周边器件产生干涉。很多时候结构工程师和电子工程师的协同出现问题，

　　就是因为双方使用的器件模型不一致，电子工程师用的是简化的2D封装，结构工程师用的是估算尺寸的方块模型，最后装配的时候出现各种尺寸不匹配的问题，这类精准的实体三维模型，刚好可以打通电子设计和结构设计的数据壁垒，让两个部门的设计基准保持统一。从SMT产线的实际应用来看，这个模型还可以用于钢网开孔的设计验证，按照焊球的实际位置和尺寸模拟钢网开孔的大小和形状，提前评估锡膏印刷的厚度是否满足焊球的焊接要求，减少试产阶段的钢网修改次数。要知道BGA封装的焊接质量是SMT工艺的管控重点，一旦出现虚焊或者焊球短路，排查起来比表贴阻容元件困难得多，前期通过准确的三维模型做充分的工艺仿真和布局验证，能大幅降低后期的工艺调试难度。另外在做器件的返修工装设计时，比如定制BGA返修台的专用吸嘴、定位治具，都可以直接调用这个模型做尺寸匹配，不需要再单独测量实物尺寸，缩短工装的设计周期。对于刚接触SMT工艺的设计人员来说，通过拆解这个三维模型的结构，也能直观理解PBGA封装的内部层级关系，明白塑封体、基板、焊球各自的作用，在后续的设计中更合理地预留工艺余量，避免出现设计不符合量产工艺要求的问题。
