示波器探头弯角固定支架结构设计

　　在电子测试测量作业场景中，示波器探头的固定支撑一直是影响测试效率与数据准确性的细节环节，常规手持探头的方式容易因手部抖动造成探针接触偏移，长时间测试时还会增加操作人员的疲劳度，这款弯角结构的探头支架正是针对这类现场痛点完成的结构设计。从实际使用场景出发，该支架主要适配台式示波器的配套测试探头，可在电路板调试、元器件参数检测、整机信号波形采集等作业环节中，为探头提供稳定的支撑定位，替代人工手持的作业方式，避免因探针滑移导致的测试波形失真、接触不良等问题，尤其适合需要长时间持续监测信号的测试场景，比如电源模块老化测试、通信信号稳定性验证等工况，能有效降低测试过程中的人为干扰因素。

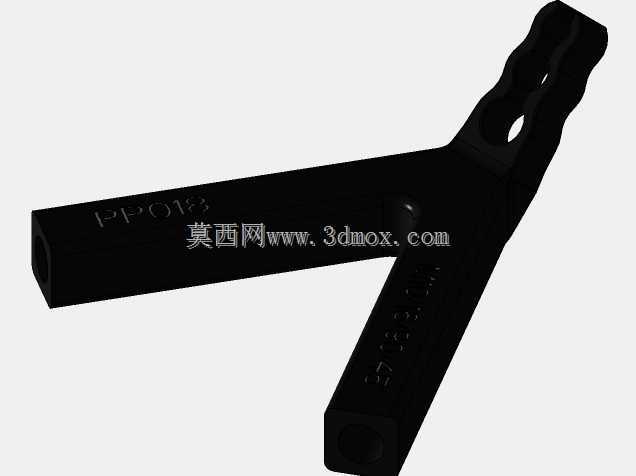

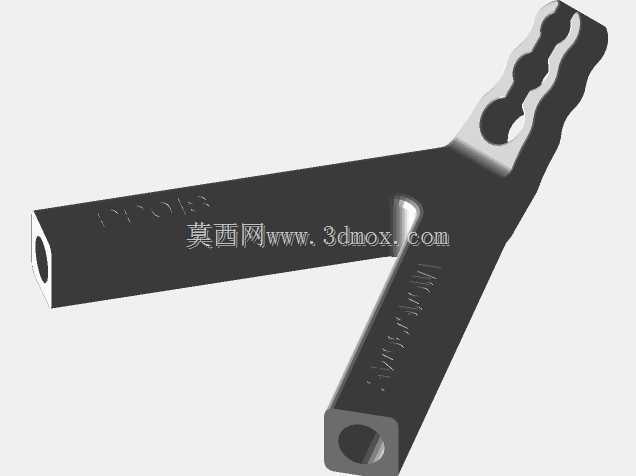

　　设计过程中优先考虑了安装适配性与角度调节的实用性，支架采用L型弯臂结构，头部设置45度弯曲角度，这个角度是经过多轮现场测试确定的最优值，既可以让探头探针以合适的倾角接触被测电路板上的测试点，避免垂直施力过大压损贴片元器件，也能给操作人员预留足够的操作空间，不会遮挡周边电路的观察视野。支架臂身做了等宽的平直结构设计，厚度控制在16mm，保证结构刚性的同时不会过度占用测试台的操作空间，90mm的有效臂长可以覆盖常规测试台面上示波器到被测电路板的常规距离范围，不需要额外加装延长结构就能满足大部分桌面测试的距离需求。

　　连接部位采用M10规格的螺纹安装接口，这个尺寸是测试工装领域的通用安装规格，可以直接适配市面上大部分常见的探头固定底座、磁性表座以及测试台架上的通用安装孔位，不需要额外加工转接件就能完成装配，降低了现场适配的改造成本。臂身上预留的多个镂空孔位一方面是为了减轻支架整体重量，降低安装底座的负载，避免支架因自重过大出现低头偏移的问题，另一方面这些孔位也可以作为绑带、扎带的固定位，用来将探头线缆规整固定在支架臂身上，避免线缆拖拽带动探头移位，让测试现场的走线更加规整。

　　结构细节上，支架的弯折部位做了圆弧过渡处理，没有尖锐的直角棱边，既可以避免应力集中导致的弯折部位断裂问题，提升支架的结构强度与使用寿命，也能防止操作过程中尖锐边角划伤操作人员或者刮蹭被测设备的外壳。支架与探头接触的夹持部位做了适配探头圆柱外形的弧面贴合设计，安装后探头不会出现周向转动，保证探针的指向角度始终保持稳定，不会在测试过程中出现角度偏移。从安装边界来看，支架装配完成后，从安装基准面到探头端部的垂直高度与水平伸出距离都经过精准核算，不会和周边的测试仪器、工装夹具产生空间干涉，在紧凑的测试台面上也能灵活布置，不需要为了安装支架额外调整其他设备的摆放位置。

　　在实际选型使用时，这款支架可以直接搭配常规的无源电压探头、电流探头使用，不需要对探头本身做任何改装，只需要通过夹持结构将探头固定在支架端部，再将支架底座固定在测试台面或者设备外壳上，就可以实现探头的免手持定位，操作人员可以腾出双手完成电路板调整、参数记录等其他操作，大幅提升单人测试作业的效率。对于需要多点位轮换测试的场景，支架的弯角结构也能快速调整指向，配合可转动的安装底座，可以快速覆盖不同位置的测试点，不需要反复拆装支架，适配多批次电路板的流水线测试作业需求。
