示波器探头弯折式固定支架结构设计

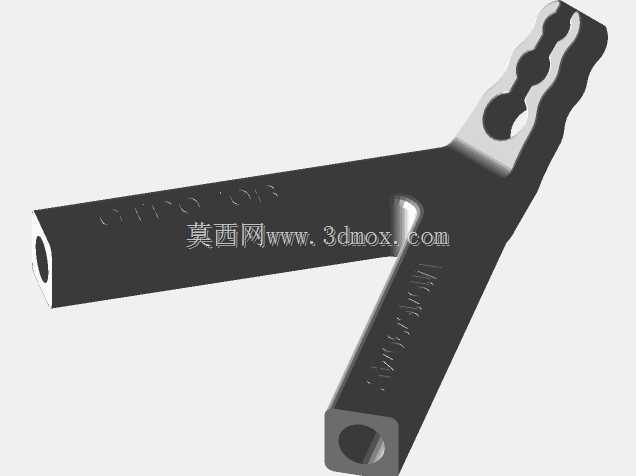

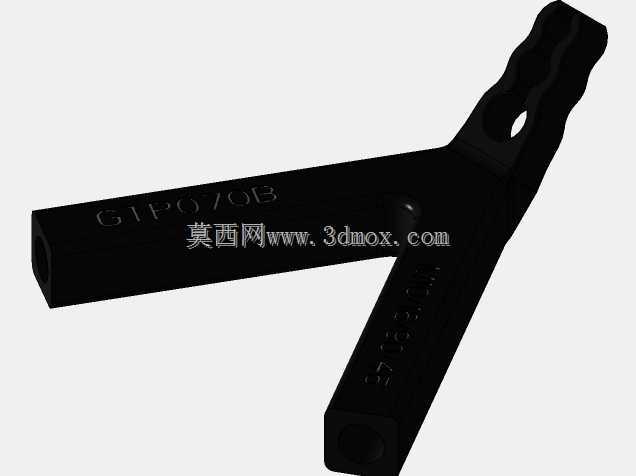

　　在电子测试实验室、产线功能检测工位的日常作业中，示波器探头的摆放与固定一直是容易被忽略却直接影响检测效率的细节——手持探头长时间测量会带来手部疲劳，随意搭放在被测件上又容易出现探头滑移、接触不良导致的波形跳变，甚至可能因为探头金属端误触相邻带电引脚造成被测板短路损坏。这款弯折结构的探头固定支架，正是针对这类高频测试场景的实际痛点做的定向结构设计。从结构形态上看，支架采用单臂弯折构型，头部的安装位适配M10规格的锁紧螺钉，能够快速将支架主体固定在测试台架、工装治具的预留安装孔位上，不需要额外做复杂的台面改造，适配现有多数实验室测试台的安装孔位标准。支架臂身厚度控制在16mm，既保证了臂身的结构刚性，在探头拉扯、

　　调整角度时不会出现明显的形变晃动，又不会因为臂身过厚占用过多的台面操作空间，给周边的表笔、电源线预留足够的走线空间。臂身有效延展长度为90mm，这个尺寸是经过多轮现场测试敲定的：过短的话探头无法覆盖被测PCB板上距离安装位较远的测试点，操作人员还是需要频繁挪动支架位置；过长则会让臂身末端的形变量增大，探头固定后容易出现点头偏移，无法稳定对准测试点位。头部45度的弯折角度是整个结构的核心设计点，区别于直臂式支架需要操作人员刻意调整探头走线角度的问题，45度的自然弯折刚好匹配测试时探头从台架延伸到被测件表面的操作角度，探头线缆可以顺着臂身走向自然排布，不会出现线缆急弯导致的内部线芯折损，也能避免线缆杂乱缠绕影响操作。

　　支架上预留的探头固定槽做了仿形内凹设计，能够适配市面上多数主流规格的无源示波器探头，卡入后依靠槽位的过盈配合就能固定探头位置，不需要额外的绑带或者锁紧件，取放探头时只需要单手就能完成操作，在需要快速切换测试点的批量检测场景下，能大幅减少调整探头位置的辅助时间。臂身表面做了哑光硬质处理，不会反射实验室的照明灯光，避免在操作人员观察示波器屏幕时产生反光干扰，同时硬质表层也能抵抗日常使用中表笔、工具的剐蹭，不会因为长期摩擦出现表层脱落导致的尺寸偏差。安装边界上，支架底部的安装面做了铣平处理，和安装台面贴合时没有明显缝隙，锁紧M10螺钉后不会出现翘边、松动的情况，即使在频繁调整探头角度、拉扯线缆的使用强度下，支架的整体位置也能保持稳定，

　　不会出现偏移导致的测试点错位。和市面上常见的磁吸式探头支架相比，这款螺钉固定的结构不会因为台面上的铁质元件、螺丝被吸附而影响固定效果，也不会因为磁吸距离的问题出现支架滑落的情况，在有轻微振动的产线检测工位上也能保持稳定的固定效果。在实际使用中，这类支架可以根据测试工位的布局，多个组合安装在测试治具的不同方位，分别对应不同的测试点位，操作人员不需要反复调整单个支架的位置，就能快速完成多路信号的同时测量，尤其适合电源板、驱动板这类需要同时检测多路波形的测试场景。结构设计上没有多余的冗余结构，整体一体成型的构型减少了装配环节的误差，每个尺寸边界都围绕实际测试操作的动作范围做了适配，既不会因为结构过于复杂增加加工难度，也不会因为功能简化无法满足现场的使用需求。臂身的弯折处做了圆角过渡处理，没有尖锐的棱角，避免操作人员在调整探头时被剐蹭受伤，也不会刮伤探头的线缆外皮，延长探头的使用寿命。固定槽的深度经过反复验证，既能保证探头卡入后不会因为轻微拉扯脱落，又不会因为槽位过深导致探头取放困难，单手操作时的插拔力度刚好在舒适的操作力度区间内，长时间重复操作也不会带来手部的额外负担。
