双速齿轮传动机构三维设计作品

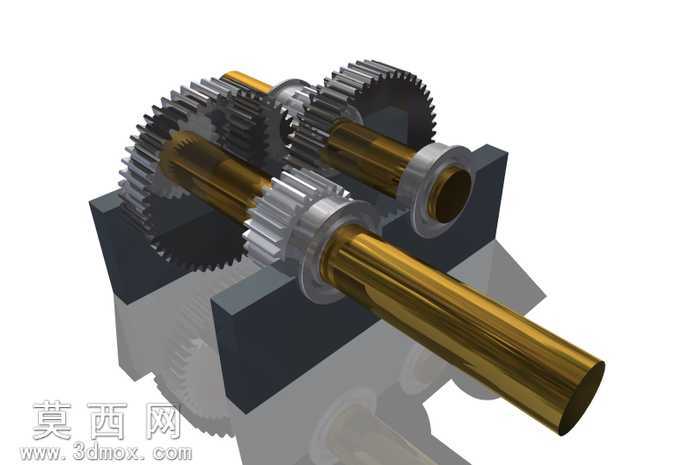

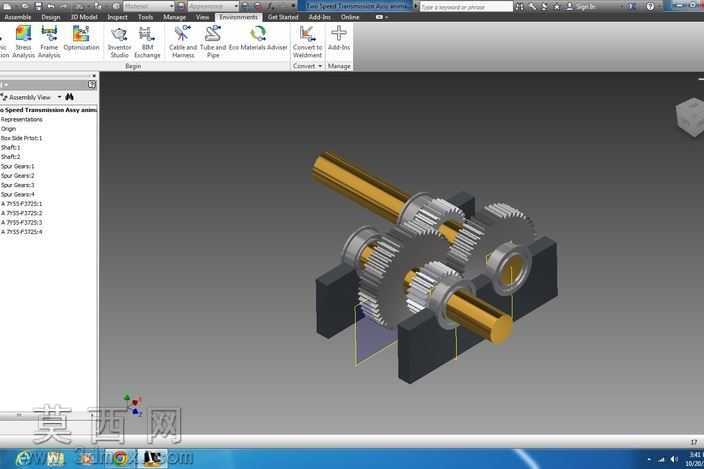

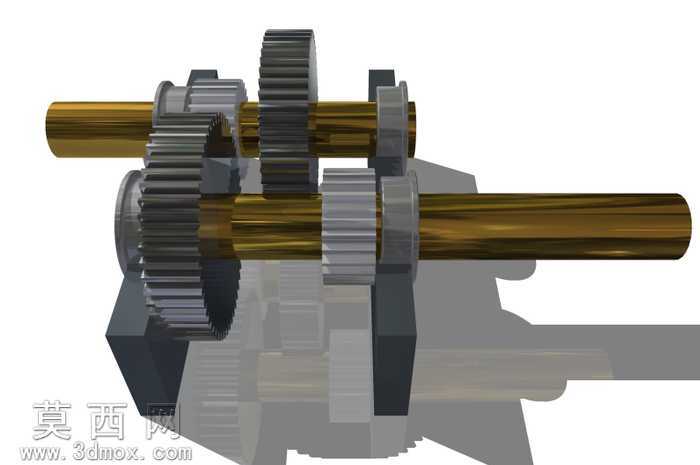

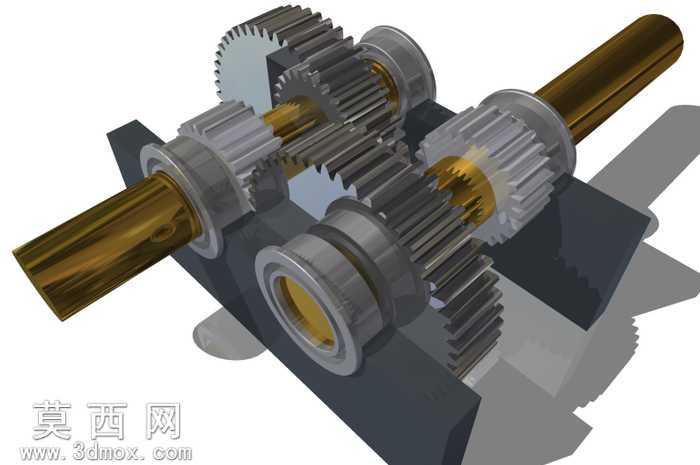

本作品为双速齿轮传输机构的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从核心传动构件到支撑基座均按照实际机械传动逻辑进行1:1比例还原。建模初期先梳理传动逻辑，明确该机构可实现2:1与1:2两种传动比的动力传输需求，以此为基础搭建整体装配骨架，先确定两根平行传动轴的中心距与轴向定位基准，确保后续齿轮啮合的中心距精度符合机械设计标准。齿轮建模阶段，采用参数化渐开线齿廓生成方式，严格匹配对应模数、齿数与压力角参数，保证不同传动比下齿轮副的啮合间隙处于合理区间，避免出现传动卡滞或侧隙过大的问题；每一片齿轮的轮毂、键槽结构都按照轴径尺寸做适配设计，确保齿轮与传动轴的周向固定可靠，可稳定传递扭矩。传动轴部分采用阶梯轴结构设计，根据轴上零件的装配定位需求设置对应轴肩，轴段长度与直径参数经过匹配校验，既满足齿轮、支撑座的装配定位要求，也兼顾轴的抗弯抗扭强度需求。支撑基座部分做了分体式结构设计，预留了轴承安装位与轴的穿装孔位，基座的安装平面做了平整化处理，可保证机构整体安装的稳定性。材质渲染阶段，为齿轮构件赋予合金钢材质，添加表面淬火后的金属质感，齿面部分做细微的磨砂纹理处理还原真实机加工质感；传动轴部分赋予调质处理的中碳钢材质，轴端做亮面金属效果区分加工面；支撑基座赋予铸铁材质，添加哑光深灰质感与细微的铸造纹理，区分不同构件的材质属性，让整体渲染效果层次分明。装配过程严格按照实际机械装配流程进行约束添加，先将传动轴与支撑座通过同轴约束与轴向定位约束完成固定，再依次装配各档位齿轮，添加齿轮啮合约束模拟真实传动关系，完成装配后进行干涉检查，逐一排查各构件在传动过程中的碰撞干涉问题，调整齿宽与轴向定位尺寸确保机构运转无卡滞。整体设计围绕简易双速动力传输需求展开，结构紧凑布局合理，两种传动比的切换逻辑清晰，可直观展示定轴齿轮变速传动的工作原理，构件细节完整，装配关系准确，可用于机械传动原理教学演示、相关变速机构的设计参考，也可导入仿真软件进行后续的运动学与动力学仿真分析，验证不同传动比下的转速、扭矩传递特性。
