示波器探头L型固定支撑支架结构

项目分类:通用机械零部件 发布时间:2021-11-27 ID:415900
  • 示波器探头L型固定支撑支架结构
  • 示波器探头L型固定支撑支架结构

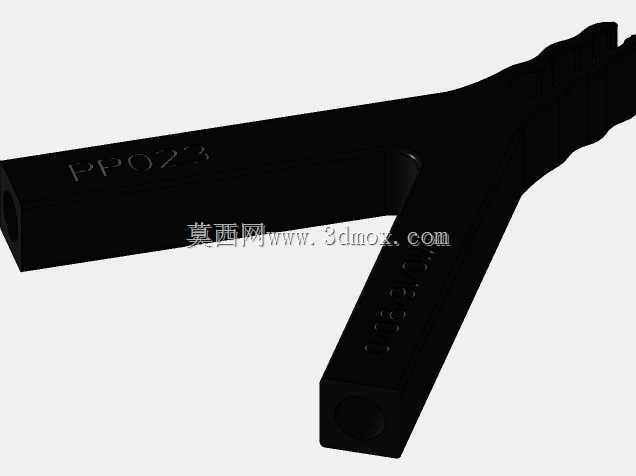

  在电子测试测量作业场景中,示波器探头的固定支撑一直是容易被忽略却直接影响测试效率的细节,常规手持探头的方式不仅会占用操作人员单手操作空间,在长时间波形监测、多通道同步测试、狭小机柜内点位测试时,探头移位、接触不良、角度偏移导致的波形失真问题十分常见,这款L型弯折结构的探头支撑支架,正是针对这类现场测试痛点完成的结构设计。从结构功能来看,支架整体采用直角弯折的一体式构型,长臂端预留标准M10规格的螺钉安装位,可直接适配现有测试台架、机柜导轨、设备侧板上的通用螺纹孔位,无需额外加工定制安装基座,安装时仅需匹配对应规格的紧固件即可完成固定,单点位安装的设计也降低了现场布置的操作复杂度,即使是临时搭建的测试工位,也能快速完成支架的部署。

  短臂端的探头夹持结构做了等厚16mm的实体强化处理,避免长期夹持探头后出现夹持端形变、夹持力衰减的问题,90mm的有效支撑长度,能够让探头伸出端避开台面上的接线端子、散热片、凸起结构件,保证探头前端能够垂直对准测试点位,减少探头引线的弯折应力,延长探头线缆的使用寿命。设计阶段针对测试现场的常见工况做了边界适配,0度的头部弯折角度,让探头安装后保持与安装面平行的伸出姿态,既可以适配PCB板平放时的正面点位测试,也能在设备侧板安装时,让探头水平指向机柜内部的测试点,不会因为支架自身的角度偏移导致探头与测试点位出现斜角接触,减少探针滑动的风险。结构的壁厚设计做了均衡考量,在保证整体刚性的前提下,去除了非受力区域的多余材料,

  既不会因为结构过重导致安装位受力变形,也能避免支架过薄产生的共振问题——毕竟在车间测试现场,周边设备运行产生的微振动,如果支架刚性不足,会直接传导到探头端,导致波形出现不必要的噪声干扰。从安装边界来看,支架的弯折处做了圆弧过渡处理,没有尖锐的直角棱边,安装时不会刮伤探头线缆的外绝缘层,整体外轮廓尺寸紧凑,在密集布线的测试机柜内安装时,不会挤占周边线缆、接插件的布置空间,长臂上的标识刻印做了凹陷处理,不会因为长期摩擦导致标识磨损,方便现场运维人员快速识别支架的适配规格,避免不同规格支架混装导致的安装错位。实际使用中,这类支架不仅可以用于固定示波器探头,在同规格的测试传感器、小型检测探头的固定场景下也能通用,只要安装孔位匹配、

  夹持尺寸适配,就能快速完成部署,不需要针对每一种检测辅具单独设计固定结构。结构的受力路径做了明确的优化,安装位的受力通过长臂直接传导到弯折处的加强结构,再分散到短臂的夹持端,长期承重下不会出现长臂下弯、角度偏移的问题,即使是连续十数天的长期可靠性测试,支架也能保持初始的安装姿态,不需要操作人员反复调整探头位置。在三维建模过程中,针对安装孔的同轴度、夹持面的平面度、弯折角度的公差都做了明确的约束,保证加工完成后的成品能够直接适配标准件,不需要二次修配,不管是采用3D打印快速制作小批量样件用于现场测试,还是采用机加工方式制作批量工装,都能直接沿用该三维结构的尺寸参数,不需要额外调整结构细节。
