示波器探头L型弯折固定支架结构

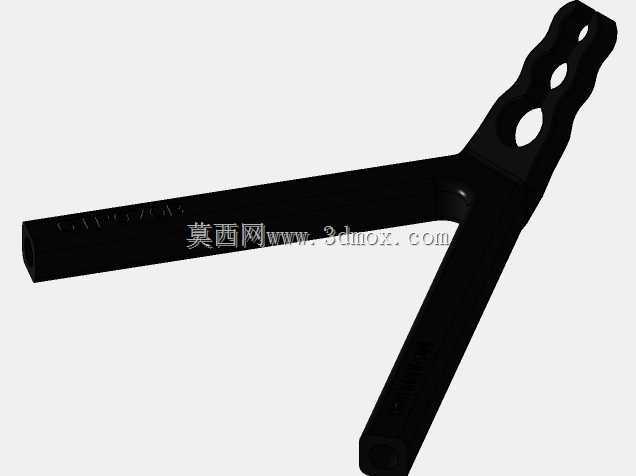

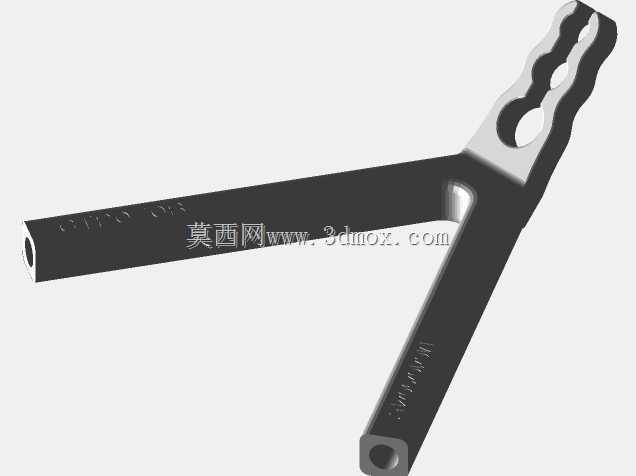

　　在电子测试测量作业场景中，示波器探头的摆放固定一直是影响测试效率的细节痛点：常规手持测试时探头容易滑移，长时间监测信号时探头移位会导致接触不良、信号波形失真，甚至出现探头误触相邻带电引脚造成短路的风险，这类固定支架正是为解决这类现场问题设计的配套结构件。从结构形态来看，这款支架采用L型弯折构型，长臂段为平直承载结构，短臂端设置多组镂空安装孔位，头部做45度弯折处理，适配M6规格的螺钉完成锁紧固定，整体厚度控制在10mm，长臂有效长度90mm，能够在测试台面上形成稳定的支撑跨度，既可以将探头架离测试台面避免线缆拖拽，也能让探头探测端保持稳定的朝向，对准被测电路板的测试点位。设计过程中优先考虑了安装适配性，

　　头部的多组镂空孔位并非等距开设，而是匹配主流示波器探头的夹持直径范围做了孔位间距优化，不同规格的无源探头、有源探头都可以通过扎带或者配套卡箍穿过镂空孔完成固定，不需要额外加工定制转接件；45度的头部弯折角度是经过多轮现场测试敲定的，这个角度既可以让探头线缆顺着弯折方向自然走线，避免线缆弯折半径过小造成内部信号线断裂，也能让操作人员在调整探头位置时获得更舒适的操作视角，不需要过度俯身就能看清探头与测试点的接触状态。从安装边界来看，支架底部的平直段可以贴合测试台架、工装治具的平面安装，也可以固定在自动化测试设备的型材框架上，M6的安装螺钉规格适配工业领域通用的安装孔位标准，不需要特殊规格的紧固件就能完成装配；

　　10mm的结构厚度保证了支架自身的刚性，在探头线缆拖拽、轻微触碰的情况下不会出现明显形变，不会因为支架晃动导致探头偏移测试点。在实际产线自动化测试场景中，这类支架可以成组安装在测试治具的对应位置，每个测试工位的探头都通过支架固定在预设点位，操作人员只需要将被测产品放置到治具定位槽内，探头就能自动对准测试点，不需要每次测试都手动调整探头位置，能大幅缩短单工位的测试操作时间，也能减少手持探头带来的人为测试误差。在实验室研发测试场景中，这类支架可以灵活固定在实验台的任意位置，长时间监测电源纹波、信号时序的时候，不需要一直用手扶着探头，解放操作人员的双手去操作示波器按键、记录测试数据，也能避免长时间手持探头导致的手部疲劳，

　　降低探头滑落摔坏的风险。结构设计上没有多余的冗余结构，镂空孔位在保证安装调节余量的同时，也减轻了支架自身的重量，不会因为支架自重过大给安装基面带来额外负载；弯折处做了圆弧过渡处理，没有尖锐的棱角，避免安装调整过程中划伤操作人员的手部，也不会割破探头的线缆外皮。整体构型简洁，没有复杂的曲面结构，常规的机加工或者钣金冲压工艺都可以完成加工，加工成本低，互换性强，不同批次的支架安装尺寸一致性好，替换的时候不需要重新调整安装位置就能直接适配原有安装孔位。
