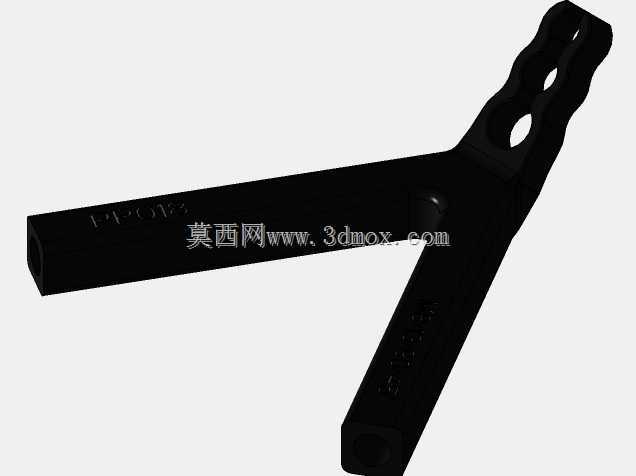

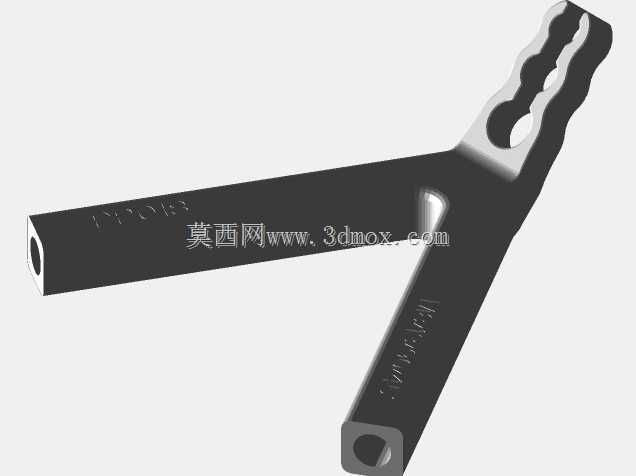

示波器探头M8螺钉安装弯角固定支架

　　在电子测试测量场景中，示波器作为信号采集分析的核心设备，其探头的固定稳定性直接影响测试数据的准确性，尤其是在长时间连续测试、多通道同步采集或是振动环境下的测试作业中，探头若缺乏可靠固定，极易出现移位、接触不良、信号线缆拉扯等问题，轻则导致波形失真、测试数据偏差，重则可能刮蹭被测电路板、造成探针弯折或被测件损伤。这款弯角式探头固定支架，正是针对这类现场测试痛点开发的专用固定结构，区别于常规的直装式探头夹具，其采用45度头部弯曲的结构设计，能够在紧凑的设备安装空间内完成探头的角度调整，让探头探针以更合理的接触角度抵靠被测测试点，避免垂直直装时探头自重对测试点施加过大压力，也能减少线缆弯折带来的应力集中。从结构设计逻辑来看，

　　支架主体采用长条形镂空结构，并非实心杆件设计，一方面是在保证结构刚性的前提下尽可能降低支架自重，减少安装后对固定基座的载荷负担，另一方面镂空的孔洞也可作为线缆理线位，测试时可将探头线缆通过扎带穿过孔洞完成束线，避免线缆杂乱垂落影响其他测试操作。支架的安装端采用M8规格螺钉适配结构，对应13mm的安装厚度，能够适配多数测试台架、工装板上预设的M8螺纹安装孔，无需额外加工转接件即可完成快速装配，90mm的有效安装长度，给安装位置的选择留出了足够余量，既可以安装在测试台靠近被测件的边缘位置，也可以在多设备排布的测试架上调整探出长度，适配不同尺寸的被测电路板或测试模组。头部的弯曲角度经过实际测试场景验证，

　　45度的弯折既不会让探头过于贴近安装面导致操作空间不足，也不会因为角度过大导致探头重心外移产生晃动，弯折段的型面做了贴合探头夹持部位的圆弧过渡，不会出现尖锐棱角刮损探头外壳的问题。在实际使用中，这类支架不仅可用于实验室台式示波器的探头固定，也可适配产线在线测试工位的自动化测试设备，在产线连续通电测试环节，支架可将探头长期固定在指定测试点位，无需测试人员反复手持探头对位，大幅降低重复操作的劳动强度，也能避免人工手持时的力度波动导致的接触不稳定问题。支架的整体结构做了等强度优化，从安装端到探头夹持端的截面厚度逐步过渡，在螺钉锁紧的受力位置做了局部加厚处理，避免反复拆装螺钉时出现安装孔开裂、滑牙的问题，长杆部分的截面做了加强筋结构设计，

　　即使在探出长度拉满的情况下，也不会出现明显的下挠变形，保证探头位置的长期稳定性。不同于通用型的万能夹具，这款支架是专门针对示波器探头的使用场景做的适配，其夹持部位的尺寸刚好匹配常规无源电压探头的手柄直径，夹持后不会出现探头转动、滑移的问题，同时弯角的设计也让探头线缆的出线方向更顺，不会出现线缆急弯导致的内部芯线折断问题，延长探头的使用寿命。在安装边界上，需要注意安装面的平面度，若安装面存在明显凹凸，需在支架与安装面之间加装薄垫片调整，避免锁紧螺钉时支架出现翘曲变形，影响探头的指向精度；M8螺钉的锁紧扭矩需要控制在合理范围，扭矩过大可能导致支架安装端出现塑性变形，扭矩过小则可能在测试过程中出现支架转动移位。另外支架的镂空设计除了减重和理线的作用，也能在一定程度上提升结构的抗振性能，在有轻微振动的产线测试环境中，镂空结构可以分散振动传导的应力，避免振动直接传递到探头端导致波形出现干扰毛刺。
