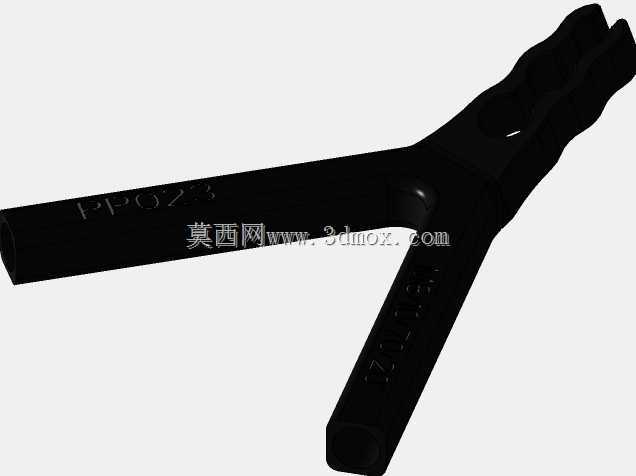

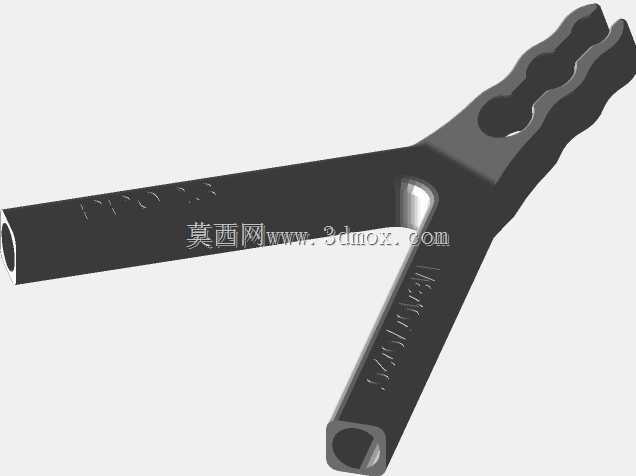

示波器探头Y型分叉固定支架结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:415921
  • 示波器探头Y型分叉固定支架结构
  • 示波器探头Y型分叉固定支架结构

  在电子测试测量作业现场,示波器探头的固定一直是影响测试效率与数据准确性的细节痛点,尤其是多通道同步测试、长时间波形监测场景下,手持探头不仅会占用操作人员双手,还容易因手部抖动、探头滑移导致接触不良,引入不必要的测试干扰,甚至出现探头误触相邻带电引脚造成短路的风险。这款Y型分叉结构的探头固定支架,正是针对实验室测试台、产线功能检测工位、电路板返修台这类高频使用示波器的场景设计,用来替代人工持握,实现探头的稳定定位,解放操作人员双手的同时,保障测试接触的一致性。

  从功能特性来看,支架采用分叉式的双支撑臂结构,单臂可独立适配单支探头的夹持需求,也可通过双点支撑实现探头与被测点的垂直对位,避免探头探针倾斜刮伤PCB焊盘。支架的头部夹持位置做了内凹的圆弧卡槽,刚好匹配常规无源电压探头的笔式杆身直径,卡槽内壁预留了微小的防滑纹理,不需要额外锁紧结构就能依靠过盈配合卡紧探头,装拆时只需要侧向推入即可完成固定,单手就能操作,适配测试过程中频繁更换测点的快节奏需求。支架的臂身做了等厚的扁平结构,既保证了足够的结构刚性,夹持探头后不会出现悬臂下弯的情况,又能控制整体重量,不会因自重过大带歪探头或者压弯细小的被测元件引脚。

  设计过程中优先考虑了安装适配的通用性,安装端采用标准M8规格的连接螺纹,可以直接适配市面上多数测试台架的通用安装孔位,也能搭配磁性表座、万向臂支架进行拓展固定,不需要额外加工转接件。臂身的有效支撑长度经过实际场景验证,从安装基面到探头夹持中心的距离控制在合理范围,既能够覆盖PCB板上离台架边缘较远的测试点位,又不会因为臂长过长导致共振,在测试高频信号时不会因为支架微幅振动影响波形稳定性。头部的弯折角度经过多轮现场调试,最终确定的20度弯折角刚好适配大多数卧式放置的电路板测试视角,探针垂直压在焊盘上时,支架臂身不会遮挡操作人员观察波形或者周边元件的视线,也不会和电路板上的 tall 元件(比如电解电容、接线端子)产生空间干涉。

  安装边界方面,支架的整体厚度控制在10mm,安装时只需要在固定基座上预留直径8.5mm的光孔或者M8的螺纹孔,锁紧后支架的旋转自由度可以通过螺纹预紧力锁定,不需要额外的止转结构。两个支撑臂的分叉角度经过优化,当同时夹持两支探头进行差分信号测试时,两支探针的中心距刚好匹配常规差分测试点的间距范围,不会出现两支探头互相干涉的情况,臂身的边缘全部做了R1的圆角处理,避免安装调整过程中划伤操作人员手部或者刮破探头的信号线缆外皮。材料选用上兼顾了刚性和韧性,日常使用中不小心磕碰也不会出现断裂或者永久变形,长期使用后夹持卡槽也不会出现松弛导致探头滑落的问题,完全适配电子测试场景下高频次装调的使用强度。
