示波器探头专用弯折式安装固定支架

　　在电子测试测量作业场景中，示波器探头的固定稳定性直接影响波形采集的准确性，尤其是在长时间连续测试、多通道同步采样或是高频信号检测场景下，手持探头带来的微小位移、接触压力波动都会引入测试噪声，甚至导致波形失真、触发异常。这款弯折结构的探头固定支架，正是针对实验室台架测试、产线自动化检测工位、电路板返修台等场景的实际使用需求设计，用来替代传统的手持操作或是简易扎带固定方式，实现探头的稳定定位与角度可调。

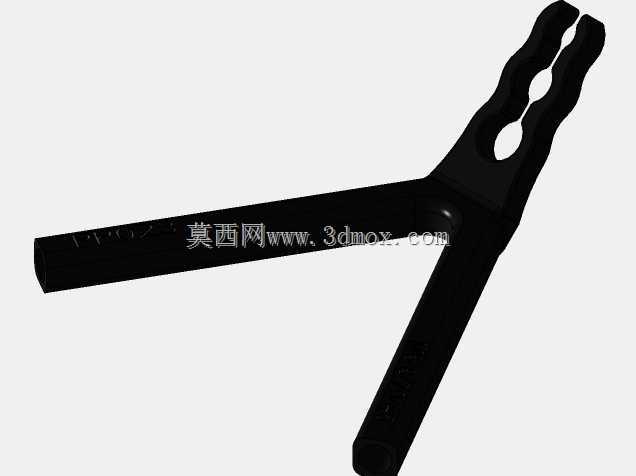

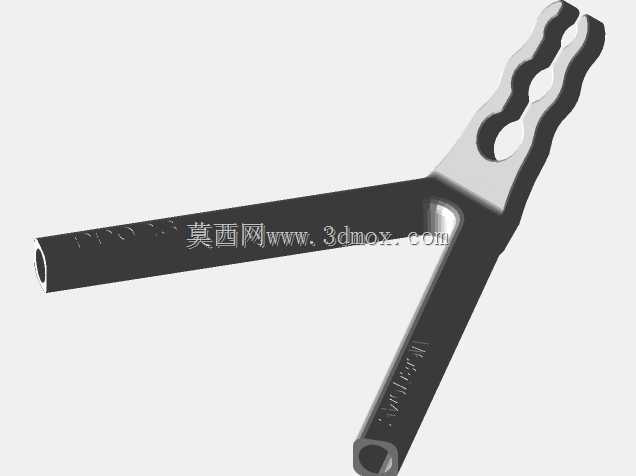

　　从结构设计逻辑来看，这款支架采用单臂弯折成型结构，主体臂身做了等厚设计，整体厚度控制在8mm，既保证了足够的结构刚性，避免探头夹持后出现悬臂下垂、角度偏移，又不会因为臂身过厚占用过多台架安装空间。支架的安装端采用M6规格的螺钉连接接口，适配市面上绝大多数示波器探头配套的安装夹、台架固定座的通用安装孔位，不需要额外加工转接件就能完成装配，安装时可以通过螺钉锁紧力度调整支架的旋转阻尼，既可以在测试前手动调整探头的对准角度，又能在调整到位后保持位置不发生滑移。

　　支架的头部做了45度的定向弯折，这个角度是经过多场景测试验证的最优取值：当支架固定在测试台架的垂直安装面上时，弯折后的探头夹持端刚好斜向对准待测电路板的测试点，既不会因为角度过陡导致探头垂直压在PCB上造成焊点损伤，也不会因为角度过平导致探头接触压力不足出现信号滑脱。头部的夹持槽采用双圆弧镂空设计，一方面可以适配不同直径规格的示波器探头护套，通过槽位的弹性变形卡紧探头，不需要额外的锁紧螺丝就能完成探头的快速装拆；另一方面镂空结构可以减轻支架头部的重量，降低悬臂端的负载力矩，减少长时间使用后的臂身形变。

　　从安装边界尺寸来看，支架的有效悬臂长度为70mm，这个长度刚好覆盖常规测试台架上从安装座到标准尺寸PCB测试点的距离范围，不会因为悬臂过长导致结构共振，影响高频测试的稳定性，也不会因为悬臂过短无法覆盖到PCB中部的测试点位。臂身表面做了防滑纹理处理，在手动调整支架角度时可以增加摩擦力，避免手上的汗液、助焊剂残留导致打滑。支架整体采用一体化成型工艺，没有拼接焊缝或是额外的连接销轴，从根源上避免了装配间隙带来的位置松动问题，在长时间反复调整角度的使用场景下，也不会出现连接部位磨损旷量。

　　在实际使用中，这款支架可以搭配多组同规格支架同时使用，在多通道示波器测试场景下，分别固定不同通道的探头，实现多个测试点的同步稳定检测，不需要测试人员长时间手持探头，大幅降低长时间测试的作业强度。同时支架的弯折角度和臂长设计也适配自动化测试产线的固定工位，可以安装在测试治具上，配合自动送板机构实现探头的自动对位，不需要每次更换待测板都重新调整探头位置，提升批量测试的一致性。针对实验室的临时测试场景，这款支架也可以搭配磁性表座使用，通过M6螺钉直接固定在磁性表座的连接杆上，随意调整安装位置，适配不同尺寸的待测设备，不需要在测试台面上打孔安装，使用灵活性更强。

　　结构设计上还充分考虑了测试场景的电磁兼容需求，整体采用非金属高强度材质制作，不会对探头的信号传输造成电磁干扰，避免金属支架带来的信号衰减或是杂波耦合问题，保证高频信号测试的准确性。臂身的截面采用矩形结构，相比圆形截面的支架，抗扭转性能更好，在调整角度时不会出现臂身自身的扭转偏移，定位精度更高。头部的夹持槽边缘做了圆角钝化处理，装拆探头时不会刮伤探头的信号线护套，延长探头的使用寿命。
