示波器探头L型直角安装固定支架结构

　　在电子测试实验室、产线功能检测工位的日常作业中，示波器探头的摆放固定一直是容易被忽略却直接影响测试效率的细节——常规探头线缆自然垂落时，容易被操作人员剐蹭带动探头移位，导致测试点接触不良、波形跳变，甚至在高频测试场景下因为线缆弯折角度过大改变阻抗特性，引入不必要的测试误差。这款L型结构的探头固定支架，正是针对这类实际作业痛点设计的辅助固定结构。

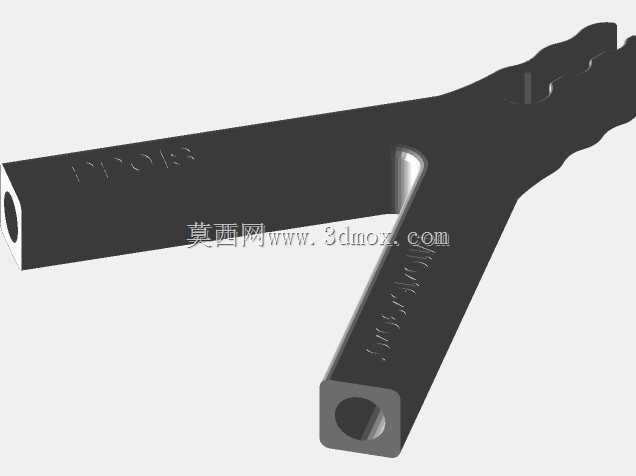

　　从结构形态来看，支架整体采用直角弯折的一体式构型，长臂段用于承托探头线缆或探头本体，短臂段预留M10规格的安装连接位，可直接适配标准M10螺纹的安装基座、工装架体或是设备侧装面板，不需要额外加工转接件就能完成固定。16mm的主体壁厚保证了结构刚性，即便探头线缆拖拽、或是操作人员调整探头位置时施加侧向力，支架也不会出现明显形变，能长期保持固定位置不偏移。90mm的长臂长度是经过实际工位场景验证的尺寸：既不会因为长度过短导致探头固定后距离测试点过近、限制探头调整的活动范围，也不会因为长度过长导致悬臂受力过大，在长期使用后出现弯折下垂的问题。

　　头部的零角度弯折设计，是这款支架区别于普通弯角支架的核心特性。常规带倾斜角度的探头支架，固定后探头会自然朝向斜下方或斜上方，在测试PCB板上的表贴元件、或是设备内部狭窄空间的测试点时，探头角度很难和测试面保持垂直，容易出现探针滑针、接触压力不足的问题。零角度的头部构型让支架安装完成后，长臂段的延伸方向和安装基面保持平行，探头固定后可以沿水平方向探出，操作人员只需要微调探头的伸缩量，就能让探针垂直抵在测试点上，接触压力稳定，也不会因为探头倾斜遮挡测试点位的视线，方便观察探针和测试点的接触状态。

　　设计过程中，结构的应力分布做了针对性优化：直角弯折位置做了平滑的圆弧过渡，避免直角应力集中导致支架在受冲击时出现断裂；长臂段的截面采用矩形构型，相比圆形截面拥有更好的抗扭性能，当探头线缆向侧面拉扯时，支架不会绕安装轴线发生扭转偏转。安装端的螺纹孔深度匹配标准M10螺钉的旋合长度，安装时螺钉拧入后不会出现顶死或是旋合量不足的问题，固定后支架和安装面完全贴合，没有松动间隙。

　　在实际应用场景中，这款支架可以安装在示波器主机的侧面板上，将常用的测试探头固定在主机旁，避免探头随意堆放在工作台面造成线缆缠绕、探头探针磕碰损坏；也可以安装在自动化测试工装的架体上，配合气动探头模组完成固定点位的自动测试，支架的刚性可以保证探头每次下压测试时位置重复精度一致，不会因为支架形变导致探针偏移测试点；在实验室的通用测试工作台上，还可以搭配磁性表座使用，将支架吸附在金属工作台面的任意位置，根据当前测试的电路板位置灵活调整固定点，适配不同尺寸、不同摆放位置的待测设备。

　　支架的表面没有多余的凸起结构，所有棱边都做了倒角处理，不会剐蹭探头的线缆外皮，长期使用也不会磨破线缆绝缘层造成安全隐患。整体构型简洁，没有复杂的曲面和薄壁结构，不管是采用机加工方式制作小批量定制件，还是采用注塑工艺批量生产，都能很好地控制加工成本，同时保证结构强度满足使用要求。在高频测试场景下，金属材质的支架还可以起到局部屏蔽的作用，减少外界电磁干扰对探头信号的影响，进一步提升测试波形的稳定性。
