带长杆圆柱端头金属扣件结构设计

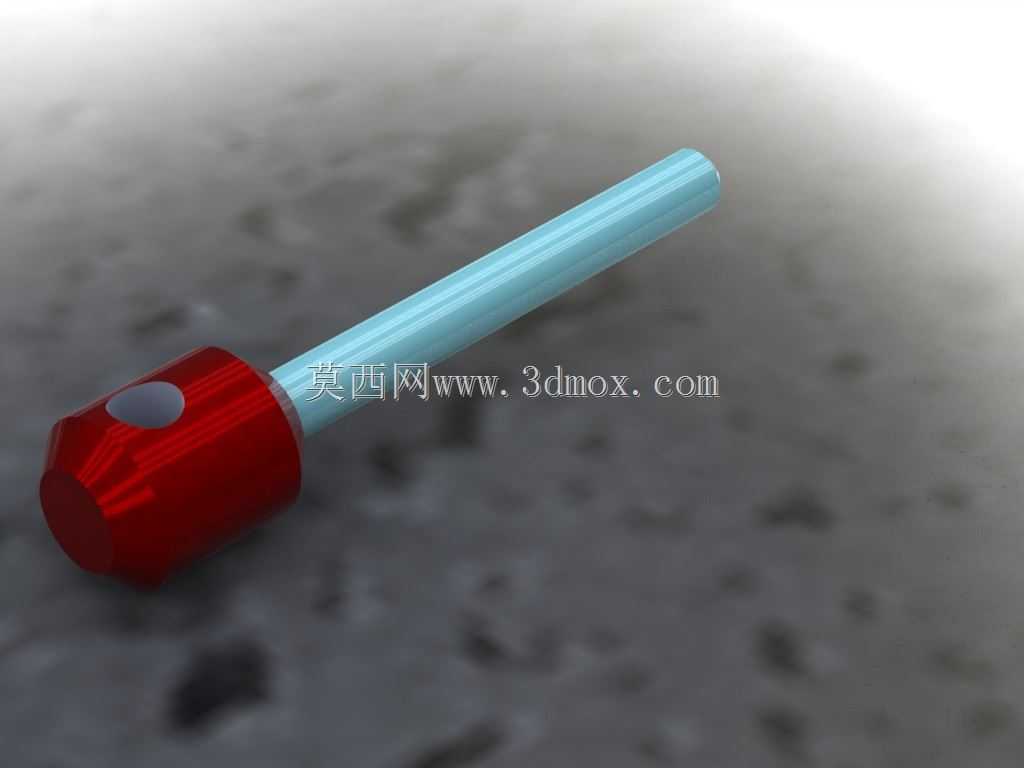

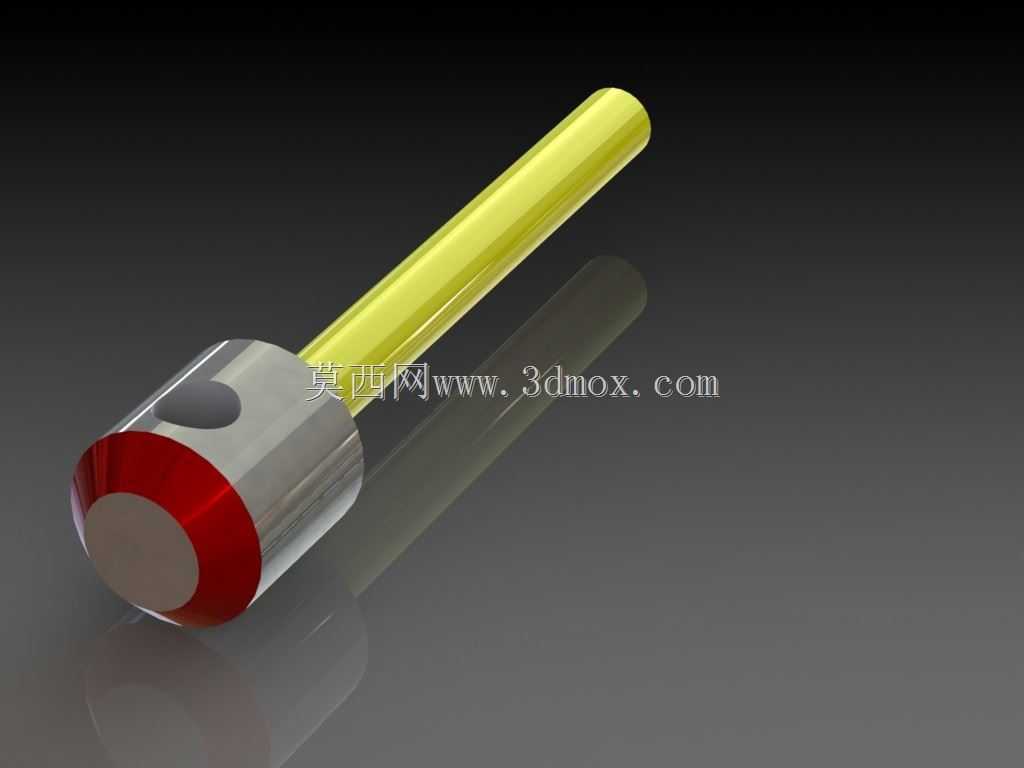

　　这类带长杆的圆柱端头扣件，在轻工装配、小型机电设备组装、工装夹具定位场景里的使用频率很高，很多人容易把它和普通销钉混淆，但实际从结构功能上看，它的端头做了大直径的台阶设计，和细长杆身形成明确的轴肩分界，和等直径的销钉类零件有本质区别。从实际装配逻辑来看，杆身部分主要承担穿接定位的作用，端头的大直径圆柱面则承担轴向限位、端面抵紧的功能，端头端面的环形异色区域，实际是做了不同材质的嵌装设计，在需要频繁拆装的工位上，这个嵌装层可以降低端头和被连接件接触面的磨损，避免反复敲击或者顶紧后出现端面凹陷、毛刺翻边的问题，延长整套连接结构的维护周期。做这个零件的三维建模时，最先要明确的是安装边界的约束：杆身的长度要匹配被连接构件的总穿接厚度，

　　预留的伸出长度不能过长，否则会和周边运动部件发生干涉，也不能过短导致卡簧或者锁紧件无法安装；端头的直径要比穿接孔的直径大出足够的差值，常规工况下这个差值要控制在2-5mm区间，直径差太小的话，轴向受力时容易出现端头切穿被连接件孔位的问题，直径差过大则会占用过多的装配空间，给周边零件的排布带来不必要的限制。很多新手在设计这类扣件的时候，容易忽略杆身和端头衔接位置的圆角处理，直接做直角相接，实际上这个衔接位置是应力集中的高发区域，在承受冲击载荷或者反复交变载荷的时候，直角衔接处很容易萌生裂纹，最终导致杆身从根部断裂，所以建模时必须在衔接位置设置合理的过渡圆角，圆角半径要根据杆身直径匹配，一般取杆身直径的0.1-0.2倍，既不会因为圆角过大影响装配贴合度，也能有效分散应力。从功能特性上看，这款扣件不需要配套螺纹就能实现快速的穿接限位，在需要频繁拆装更换工装、调整工位间距的生产线场景里，它的拆装效率比螺纹紧固件高很多，不需要配套扳手等工具，直接穿入后在杆身末端加装开口销或者弹性卡圈就能完成固定，整个装配过程几秒就能完成，非常适合快换工装的定位连接。在实际选型应用的时候，还要注意使用场景的载荷特性，如果是用于静态定位的场景，杆身和孔位的配合可以选间隙配合，拆装会更顺畅；如果是用于承受径向剪切力的连接场景，杆身和穿接孔的配合要选过渡配合，避免工作过程中杆身和孔壁之间出现相对窜动，磨损孔位影响连接精度。端头部分的嵌装层，除了耐磨的作用，

　　在部分有绝缘需求的装配场景里，还可以替换成尼龙或者电木材质，实现端头和被连接件之间的电气隔离，不需要额外加装绝缘垫片，减少装配的零件数量。建模过程中，杆身的圆柱度公差要控制在合理范围，不能出现锥度或者腰鼓形的误差，否则穿装的时候会出现卡滞，甚至无法穿入预设的孔位；端头的端面要和杆身的轴线保持严格的垂直，垂直度公差一般要控制在0.02mm以内，否则锁紧之后会出现偏载，导致杆身承受额外的弯曲应力，时间长了容易出现弯曲变形。另外，这类扣件的表面处理也要根据使用场景调整，在普通干燥的室内装配场景，做普通的镀锌钝化处理就可以满足防锈需求；如果是在潮湿或者有弱腐蚀的工况下使用，杆身和金属基体部分要做镀硬铬处理，提升表面硬度和耐腐蚀能力，

　　端头的嵌装耐磨层也要选用耐腐的材质，避免长期使用出现锈蚀胀裂，导致端头结构失效。很多设备的快换夹具上，这类扣件往往和配套的自锁卡簧配合使用，设计的时候还要在杆身对应卡簧安装的位置预留卡簧槽，卡簧槽的位置精度直接决定了装配后的轴向间隙，槽位离端头太远会导致连接后存在窜动量，影响定位精度，槽位离端头太近则会导致卡簧安装后被压得过紧，拆装的时候很难取出，所以建模时卡簧槽的轴向尺寸要结合被连接件的厚度公差、卡簧的厚度尺寸做公差补偿，保证装配后既没有明显的窜动，又不会出现卡滞无法转动的问题。从外形结构来看，这款扣件没有复杂的曲面特征，整体都是回转体结构，建模的时候用旋转特征就能完成主体结构，再配合切除特征做出卡簧槽、嵌装层的配合台阶，不需要复杂的放样或者扫描特征，但越是简单的回转体零件，越要注意尺寸链的校核，很多设计问题都出在容易被忽略的公差配合和细节结构上，比如过渡圆角、端面垂直度、同轴度这些形位公差，往往决定了零件实际使用的寿命和装配的顺畅度。
