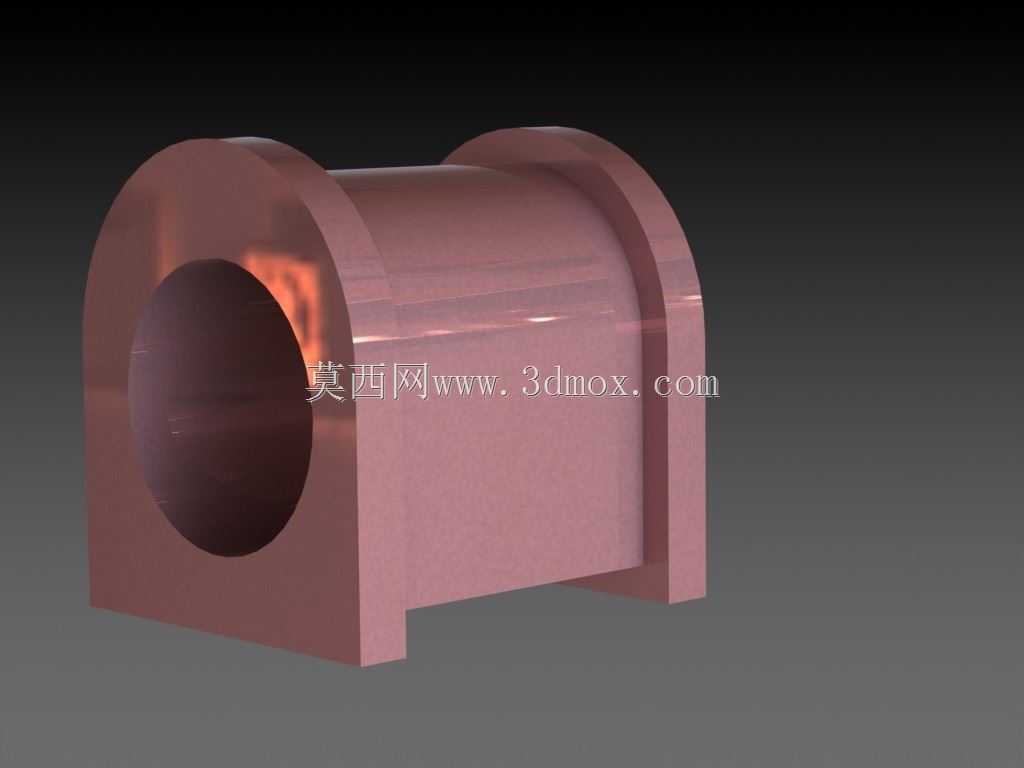

黄铜材质带安装座滑动轴承衬套结构

　　这类带一体安装座的黄铜轴套，常应用在中低速重载的传动铰接点位，比如小型输送设备的辊筒支撑端、农用机具的连杆铰接处、轻工机械的摆臂回转位置，相比无安装座的光面轴套，它不需要额外加工轴承座的安装卡槽，直接通过底座的两个支脚贴合在设备安装基面，用紧固件锁紧即可完成固定，能大幅降低配套结构的加工复杂度，适合批量装配的生产线设备使用。从结构设计来看，主体的内孔是与转轴配合的核心工作面，加工时需要保证内孔的圆柱度与表面粗糙度，黄铜材质本身具备良好的减摩特性，在润滑脂填充充分的工况下，能有效降低转轴转动时的摩擦阻力，同时铜质材料的嵌藏性较好，即便润滑介质中混入少量微小硬质杂质，也能将杂质嵌合在铜基体表层，避免刮伤转轴表面，延长配套转轴的使用寿命。

　　顶部的半圆弧拱形结构并非多余设计，一方面是为了在轴套上方预留润滑脂的存储空间，装配时可以在拱形内腔填充足够的润滑脂，形成持续的润滑储备，减少日常维护的注脂频次；另一方面拱形的曲面结构相比平顶结构，能在同等壁厚下提升整体的结构刚性，承受转轴传递的径向载荷时，应力分布更均匀，不会出现直角位置的应力集中问题，避免长期受载后出现开裂变形。两侧的弧形凸缘起到轴向限位的作用，当转轴存在少量轴向窜动时，凸缘的侧面可以与配套的挡圈或者机架端面贴合，限制轴套的轴向位移，不需要额外加装轴向定位的卡簧或者挡肩，简化了装配的零件数量。底部的两个支脚是安装定位的核心结构，支脚的底面需要保证平面度，安装时与设备的安装基面完全贴合，

　　避免出现倾斜导致内孔与转轴不同心，加剧偏磨问题；支脚的间距是安装边界的核心尺寸，设计时需要匹配安装基面上的两个锁紧孔的中心距，保证紧固件可以顺利穿入锁紧，不会出现装配干涉。内孔的直径尺寸需要与配合的转轴保持合理的配合间隙，间隙过小会导致转轴转动卡滞，温升过高时出现抱轴问题，间隙过大则会导致转轴回转精度不足，运行时产生晃动与异响，通常这类铜套的配合间隙会控制在轴径的千分之一到千分之一点五区间，兼顾转动灵活性与支撑刚性。壁厚设计上，主体的铜套壁厚会根据承载能力调整，承载越大的工况壁厚越厚，避免受载后出现变形，而安装支脚的厚度需要保证锁紧时不会被紧固件压溃，同时支脚与主体圆弧的过渡位置会做小圆角处理，减少应力集中，

　　避免长期受载后在过渡位置出现断裂。在实际选型应用时，需要先确认安装基面的空间尺寸是否能容纳该轴套的整体外形，尤其是轴向方向的宽度，要保证两侧凸缘不会与周边的传动零件发生运动干涉；同时要结合工况的载荷大小、转动速度确认是否匹配，这类黄铜轴套更适合线速度低于2m/s的工况，转速过高时摩擦产生的热量会导致铜材强度下降，加剧磨损，必要时可以在轴套壁上加工油槽或者油孔，实现连续润滑，提升适用的转速范围。相比滚动轴承，这类一体式铜套的结构更紧凑，径向尺寸更小，在安装空间受限的铰接点位更具优势，同时抗冲击载荷的能力更强，在存在振动冲击的工况下，不会出现滚动体碎裂的失效问题，维护成本更低，即便出现磨损，只需要更换轴套即可，不需要更换整个支撑座，大幅降低设备的后期维护成本。建模过程中，需要重点保证内孔与安装底面的平行度，避免装配后内孔倾斜，同时两侧凸缘的同轴度、支脚安装孔的位置度都需要控制在合理的公差范围内，保证实物加工后可以顺利装配，不会出现装不上或者配合间隙异常的问题。
