台虎钳配套活动颚夹持结构件

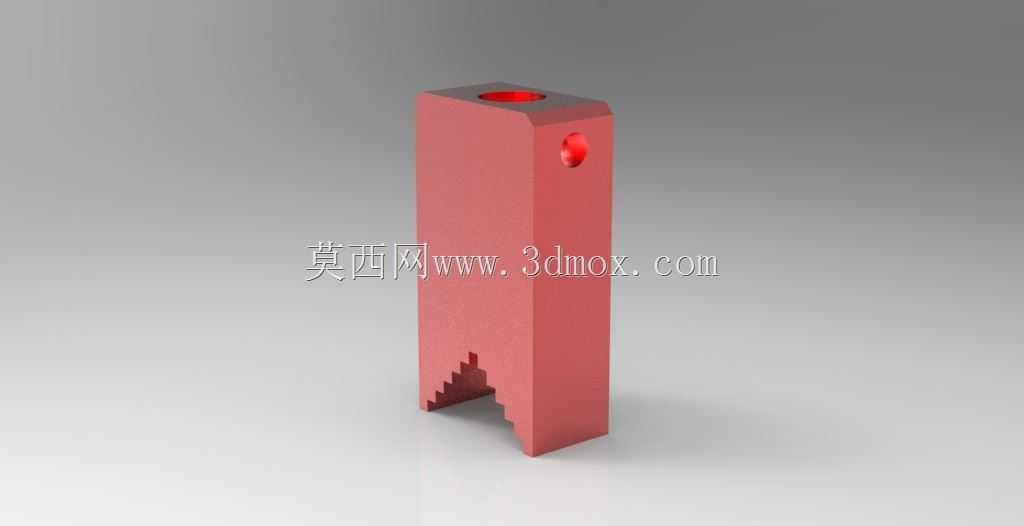

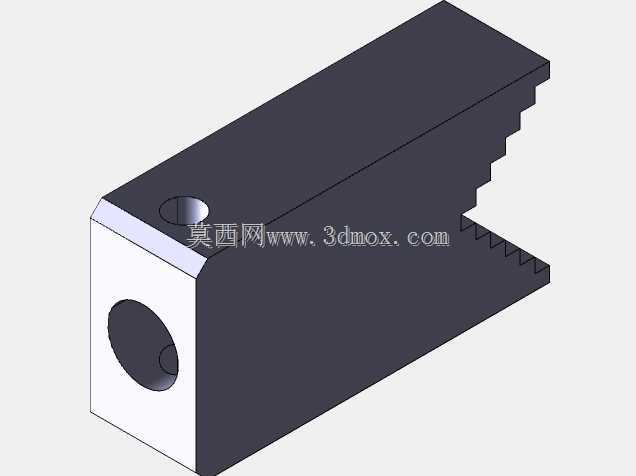

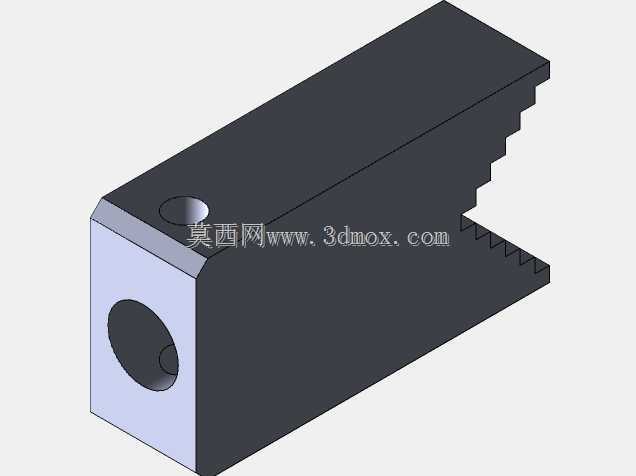

　　在钳工作业、小型零件机加工装夹、装配工位的工件固定场景中，活动颚板是台虎钳实现可靠夹持的核心执行构件，直接决定了钳口对工件的夹持稳定性与适配范围。这款活动颚板采用立式长方块主体结构，底部设计有锯齿状咬合齿结构，能够在夹持毛坯件、带氧化皮的金属型材、不规则异形工件时，通过齿尖嵌入工件表层微小区域，增大接触摩擦力，避免工件在锉削、锯切、轻量铣削、攻丝等受力作业中出现滑移偏转。主体上部开设的两个垂直与水平方向的光孔，分别对应虎钳活动身的丝杠连接端与导向定位销位，安装时可直接与虎钳活动座的对应安装位配合，无需额外加工适配结构，装配后活动颚板可随丝杠进给做直线往复运动，配合固定颚板完成对工件的夹紧与松脱动作。从设计逻辑来看，

　　这款颚板的主体壁厚做了均匀化处理，整体采用等壁厚结构设计，在保证整体结构刚性的前提下，尽可能降低了构件自身重量，减少丝杠进给过程中的运动惯量，让钳口夹紧力度的调节更跟手，不会因为颚板自重过大导致微调夹紧时出现力度过冲夹伤软质工件的问题。底部的锯齿齿形采用非对称倾角设计，朝向固定颚板一侧的齿面倾角更小，在夹紧工件时齿面可形成朝向钳身内侧的楔紧分力，工件受向外的拉扯力时会越夹越紧，反向齿面倾角更大，松开工件时不会出现齿面勾挂工件飞边导致拆卸卡滞的问题。安装边界方面，这款活动颚板的底面为精加工基准面，平面度控制在0.02mm以内，与虎钳活动座的安装面贴合时可实现完全接触，不会出现局部悬空导致夹紧时颚板倾斜、钳口上下夹持力度不均的问题；

　　侧面的导向边与活动座的导向槽采用间隙配合，配合间隙控制在0.03-0.05mm之间，既保证进给运动顺畅无卡滞，又避免间隙过大导致夹持时颚板出现俯仰偏摆，影响工件装夹的位置精度。上部的垂直安装孔为沉孔设计，锁紧螺丝装入后螺丝头部不会高出颚板顶面，避免夹持较高工件时螺丝头部与工件发生干涉；水平方向的定位销孔与销采用过渡配合，装配后可限制颚板的前后窜动，保证长期反复夹紧作业后颚板不会出现移位，钳口的平行度始终保持在公差允许范围内。在实际应用场景中，这款活动颚板既可以配套标准台虎钳作为原厂替换备件，也可以根据定制工装的需求，加装在自制焊接夹具、组合工装的夹紧端，作为夹紧执行元件使用，针对不同材质的工件，还可以在颚板的夹持面加装铜皮、

　　橡胶垫等软质垫层，避免夹持铜、铝等软金属或者表面精度要求高的成品件时夹伤工件表面。颚板的边角位置全部做了R2的圆角过渡处理，没有尖锐的加工棱角，操作人员在装配、更换颚板的过程中不会被边角割伤，符合机械工装的安全设计要求。整体结构没有多余的冗余设计，所有结构特征都服务于夹持、安装、导向这三个核心功能，没有为了外观增加无意义的造型结构，完全从工装夹具的实用角度出发完成结构设计，在保证结构强度、使用可靠性的前提下，尽可能简化了加工工序，降低了零件的制造成本，适合批量配套生产或者作为备件替换使用。
