带式输送机用U型槽托辊支撑座结构

项目分类:通用五金配件 发布时间:2021-11-27 ID:416250
  • 带式输送机用U型槽托辊支撑座结构
  • 带式输送机用U型槽托辊支撑座结构
  • 带式输送机用U型槽托辊支撑座结构

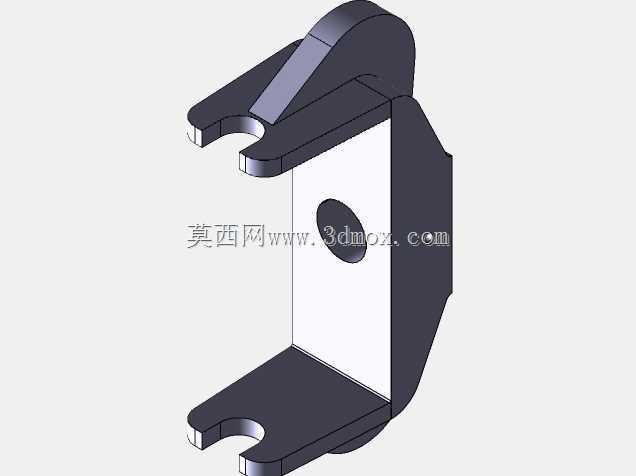

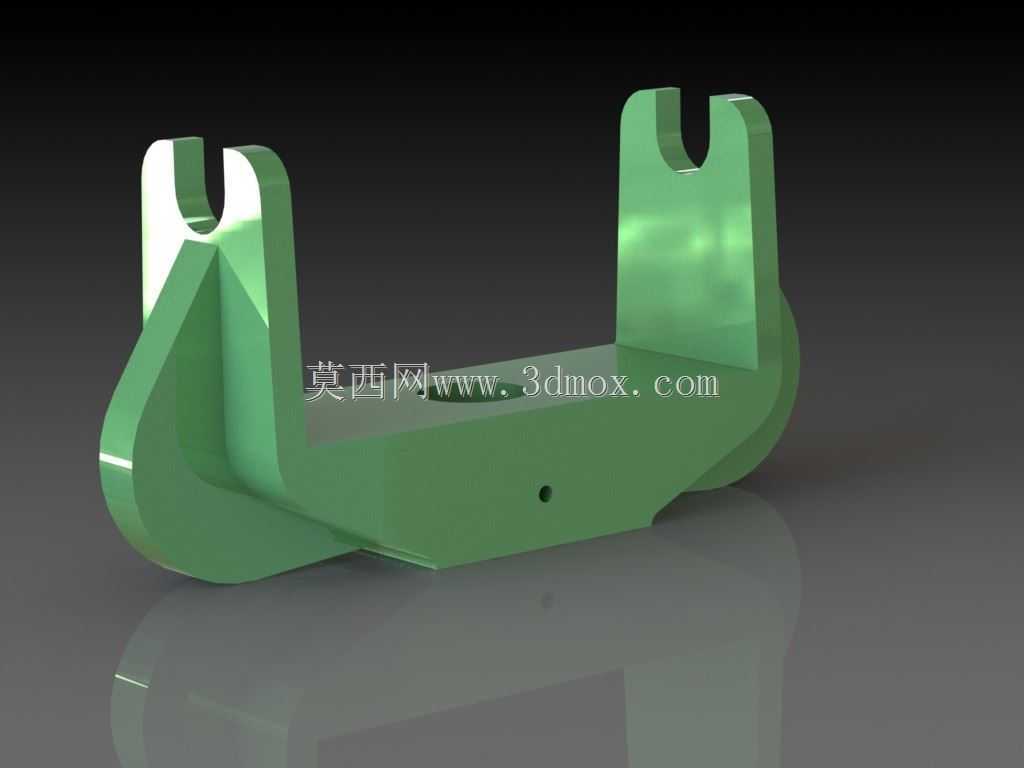

  在散料输送系统的现场运维与结构设计工作中,托辊支撑构件是决定带式输送机运行稳定性的核心易损配套件,这类构件直接承接托辊辊体传递的物料载荷与皮带张紧力,其结构合理性直接影响皮带跑偏概率、托辊更换效率以及整机运行的噪声水平。本次呈现的托辊支撑座采用双侧对称U型开口结构,整体为一体式弯折成型的钣金类承载件,主体截面做了圆弧过渡处理,避免直角弯折带来的应力集中问题,底座中部预留的定位小孔用于安装时与输送机架的纵梁做定位固定,防止运行过程中支撑座受皮带侧向力出现移位。

  从实际应用场景来看,这类支撑座多用于平行下托辊或者槽型边托辊的端部固定,常见于矿山、港口、建材加工车间的带式输送线中,适配的托辊轴径通常根据输送带宽做匹配,U型开口的设计初衷是为了大幅缩短托辊更换的作业时间——传统封闭式轴承座结构需要拆卸端部紧固件才能抽出托辊,而开口式结构只需要托起皮带即可直接将托辊从卡槽中取出,对于连续生产要求高的输送系统,这种结构能把单次托辊更换的停机时间压缩到原来的三分之一以内。

  设计层面上,该支撑座的双侧立板高度做了针对性优化,立板顶部的U型槽开口宽度略大于托辊轴径,预留了0.5-1mm的装配间隙,既保证托辊转动时轴端不会出现卡滞,也能避免间隙过大导致托辊运行时的径向跳动过大;立板与底座的连接位置做了加厚的圆弧过渡,这个位置是整个构件的应力集中区,当输送带上承载大密度散料比如矿石、钢渣时,载荷通过托辊轴传递到两侧立板,过渡圆弧能有效分散应力,避免长期受交变载荷出现焊缝开裂或者板材断裂的问题。底座的外形轮廓做了切角处理,一方面是减少安装时与机架纵梁的干涉,另一方面也能降低构件整体重量,在保证结构强度的前提下减少材料消耗。

  从安装边界来看,这类支撑座通常成对安装在输送机架的两侧纵梁上,两个支撑座的U型槽同轴度需要控制在1mm以内,否则会导致托辊安装后出现倾斜,加剧皮带的侧向跑偏;底座上的定位孔通常配合M8或者M10的螺栓进行固定,安装时需要保证支撑座的底面与纵梁表面完全贴合,避免出现悬空导致螺栓受剪断裂。在实际选型过程中,需要根据输送线的带宽、额定输送量、物料密度来匹配对应板材厚度的支撑座,比如带宽1米的输送线承载段托辊支撑座通常采用4-6mm厚度的钢板冲压成型,而带宽超过1.5米的重载输送线则会采用铸焊结构的支撑座来提升承载能力。

  长期现场运维的经验表明,这类开口式托辊支架的失效形式主要集中在U型槽的磨损上——当托辊转动不顺畅出现卡滞时,托辊轴会与U型槽内壁发生干摩擦,长期磨损会导致槽口扩大、托辊下沉,进而引发皮带跑偏,因此在设计时通常会在U型槽位置加装可拆卸的耐磨衬套,衬套磨损后可以直接更换,不需要整体更换支撑座,能大幅降低运维成本。另外,支撑座的表面处理通常采用喷塑或者镀锌工艺,应对输送现场的粉尘、潮湿等腐蚀环境,提升构件的使用寿命。该结构没有多余的冗余设计,所有的外形特征都服务于安装便捷性、承载可靠性以及运维效率的提升,是散料输送系统中经过长期现场验证的成熟结构形式,在做三维建模时需要重点关注U型槽的同轴度、过渡圆弧的曲率以及安装孔的位置精度,这些尺寸直接决定了构件加工完成后能否顺利装配,以及后续使用过程中的稳定性。
