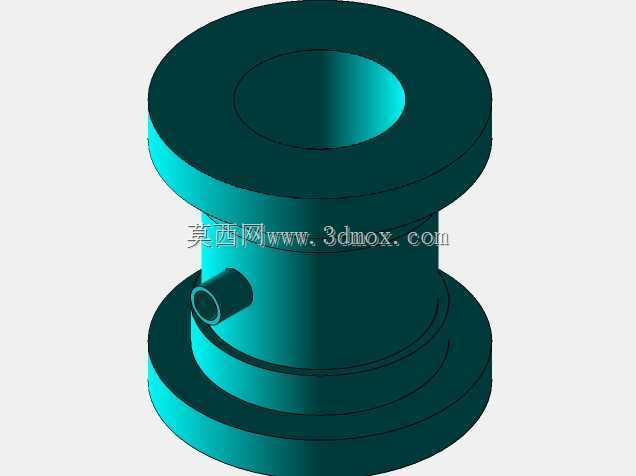

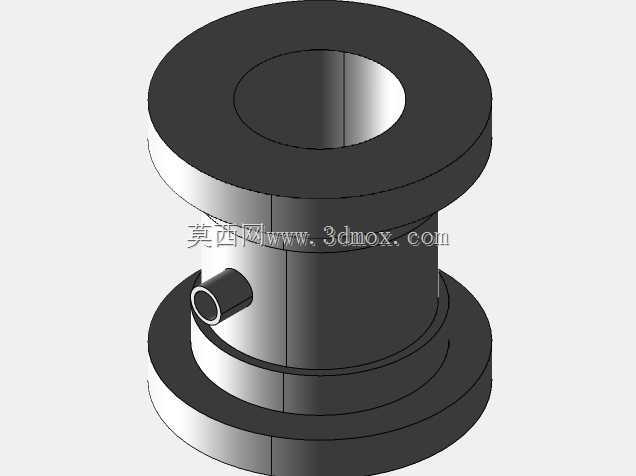

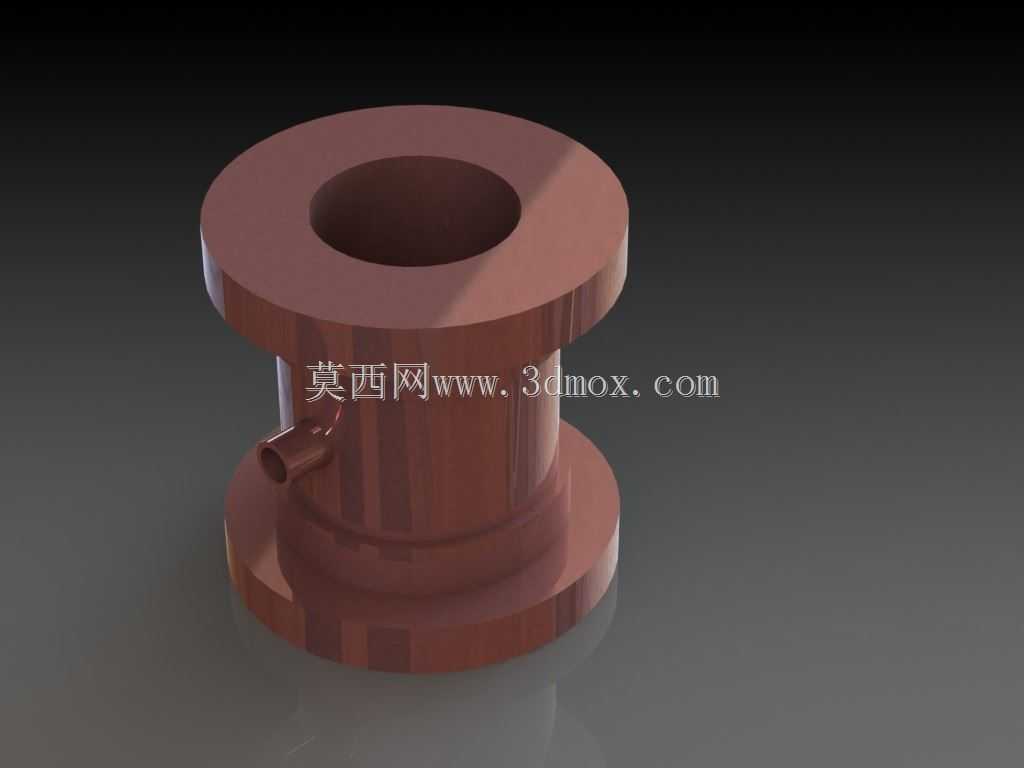

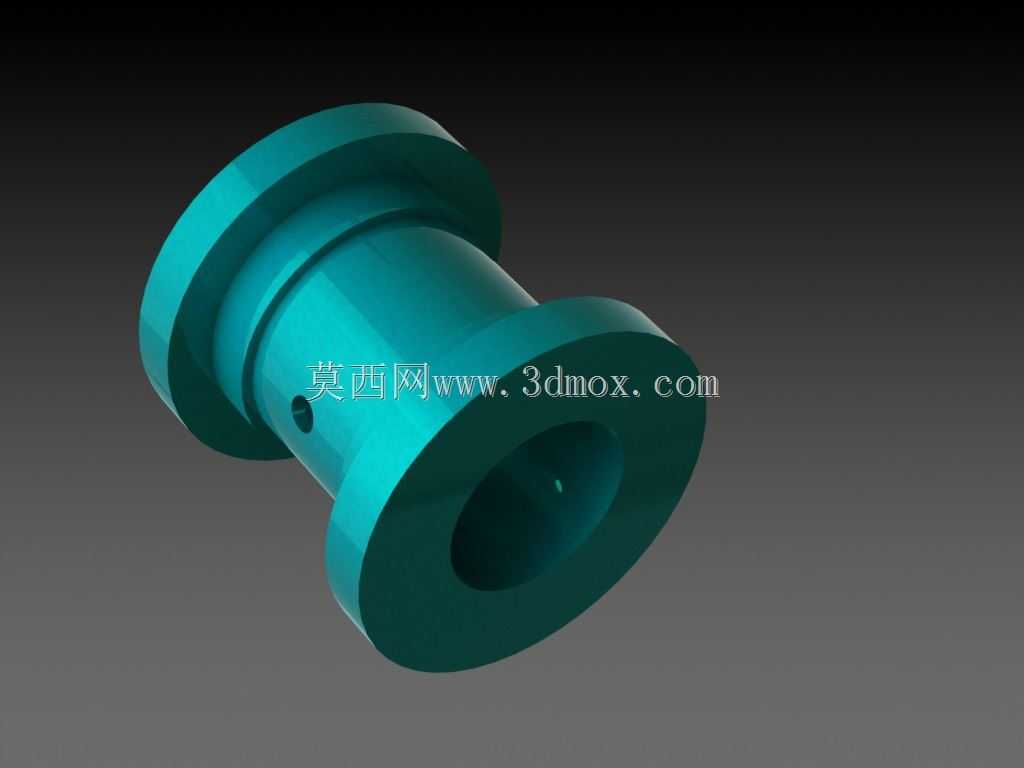

带侧接嘴双法兰黄铜中空衬套结构

　　这款双法兰带侧接嘴的黄铜衬套，在流体输送配套、小型液压回路、润滑供油点位的设备结构中应用十分广泛，不少需要持续给运动副供给润滑油、或是走低压冷却介质的工位，都会用到这类结构的零件。从实际使用场景来看，它既可以作为滑动轴承衬套套在旋转轴外侧，依靠黄铜本身的自润滑特性降低轴件转动时的摩擦损耗，侧面的小接嘴可以直接接入润滑油路，让润滑介质持续渗入衬套与轴的配合间隙，避免干磨导致的零件烧蚀、抱死问题；也可以作为小型流体回路的转接座，上下法兰面贴紧安装基面完成密封，中空腔体走低压气体、或是粘度不高的液体介质，侧接嘴作为支路引出接口，实现主路与支路的介质连通。

　　从功能特性上看，选用黄铜作为加工材质，首先是看中了铜合金质地偏软、嵌藏性好的特点，哪怕配合的轴件表面存在微小的硬质杂质颗粒，运转过程中颗粒也能嵌入铜质衬套的表层，不会刮伤轴件的精加工表面，大幅降低核心轴类零件的磨损速率；其次黄铜的耐腐蚀表现优于普通碳钢，在接触润滑油、低压水基介质、或是普通车间潮湿空气的环境下，不容易出现锈胀、锈死的问题，长期使用也不会因为锈蚀导致配合间隙变化、或是接口密封失效。上下两端的法兰结构，一方面是在安装时可以直接通过法兰端面完成轴向定位，不需要额外加装轴用挡圈、锁紧螺母这类定位零件，简化装配流程；另一方面法兰的径向尺寸大于衬套主体外径，安装时法兰端面贴紧设备的安装墙板，能承受一定的轴向载荷，避免衬套在受轴向力时出现窜动移位。侧面的小直径接嘴采用一体化加工成型，和衬套主体之间没有焊接、粘接的接缝，不会出现介质从接缝处渗漏的问题，接嘴的外径尺寸适配常规的低压软管内径，装配时直接把软管套在接嘴上，用喉箍锁紧即可完成管路连接，不需要额外加工管螺纹、配装接头，能减少现场装配的零件种类。

　　设计这类零件的时候，首先要确认的是中空内孔的尺寸公差，因为内孔是和轴件配合的工作面，公差等级一般选H7或者H8，既能保证轴件可以顺利穿入，又不会因为间隙过大导致运转时出现晃动、偏摆；衬套主体的外径和安装墙板上的安装孔采用过渡配合，压入安装孔之后不会出现径向转动，保证衬套本身在设备运行时保持固定。上下法兰的厚度要根据实际承受的轴向载荷计算，一般不会低于3mm，避免法兰在压紧密封垫、或是受轴向冲击力时出现变形，导致密封失效或是定位不准；法兰的外径要比安装孔的直径大出至少5mm，保证有足够的压紧面贴合安装基面，同时法兰上不需要额外加工螺栓孔，因为这类衬套一般是靠安装孔的过盈配合、或是法兰外侧的压盖完成固定，减少加工工序的同时也避免螺栓孔位置出现应力集中。侧面的接嘴位置要避开衬套的主要受力区域，一般设置在衬套主体的中段位置，接嘴的内孔和衬套的中空腔体垂直连通，连通位置的内孔边缘要做倒圆角处理，避免介质流通时出现直角节流、导致压力损失过大，同时倒圆角也能减少介质中杂质在拐角位置的沉积，避免长期使用后出现油路堵塞的问题。

　　从安装边界来看，这类衬套的轴向总长度要和安装墙板的厚度匹配，安装后上下法兰分别贴紧墙板的两个端面，不会出现衬套突出墙板端面过多、或是缩进安装孔内的问题；侧接嘴的伸出长度要控制在10mm以内，保证软管套入之后有足够的连接长度，同时不会因为接嘴过长和周边的其他运动零件发生干涉。安装时要注意侧接嘴的朝向，要对准管路排布的方向，避免接嘴朝向设备内部导致软管弯折、影响介质流通，压入安装孔的时候要在衬套外径涂抹少量润滑脂，缓慢压入避免铜质材质受挤压出现变形，压装过程中不能直接敲击法兰端面，要使用软质垫块垫在法兰上再施加压力，防止法兰出现翘曲、影响端面的密封性能。日常维护时只需要定期检查侧接嘴连接的管路是否有渗漏，观察衬套和轴配合的位置是否有异常的磨损漏油，不需要额外做特殊的保养，黄铜材质本身的耐磨特性就能保证零件在常规工况下有很长的使用寿命，哪怕出现磨损，只需要更换衬套即可，不需要更换成本更高的轴类零件，能大幅降低设备的后期维护成本。
