铝型材三层置物工作台结构设计

　　在车间工位布局、实验室物料暂存、小型装配作业单元的配套设计中，这类铝型材搭建的多层置物结构是非常常见的工位配套载体，不同于焊接钢质机架的不可调特性，采用4040标准铝型材搭建的置物台，在现场改造、层级调整、后期拓展上都有极强的适配性，很多一线结构工程师在做工位配套设计时，都会优先选用标准铝型材作为主框架材料，省去焊接、表面处理的外协工序，现场就能完成组装调整。

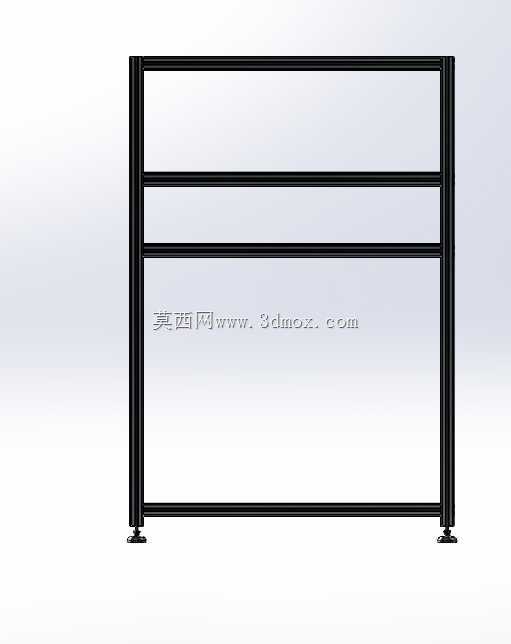

　　这款三层置物结构的主框架全部采用40x40规格的工业铝型材搭建，型材槽口为标准8mm槽宽，可兼容市面上绝大多数标准铝型材配件，不需要额外做定制加工，所有连接位置都采用内置角件或者隐藏式螺栓连接，框架外表面没有突出的连接结构，避免作业过程中剐蹭物料或者操作人员衣物。框架底部配置了可调脚杯，可根据地面平整度调整整体水平，调整范围在0-30mm之间，哪怕车间地面存在一定的坡度或者不平整，也能通过脚杯调节保证整个台面的水平度，避免上层放置的物料出现滑移。

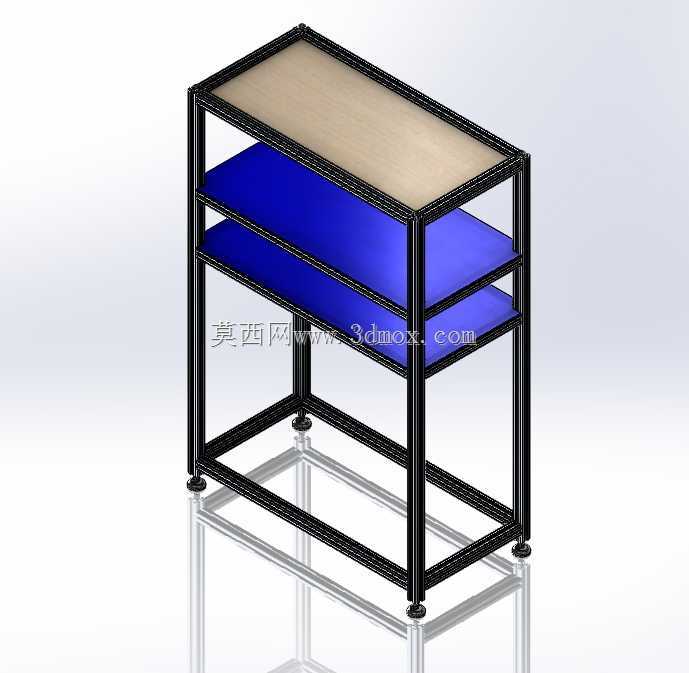

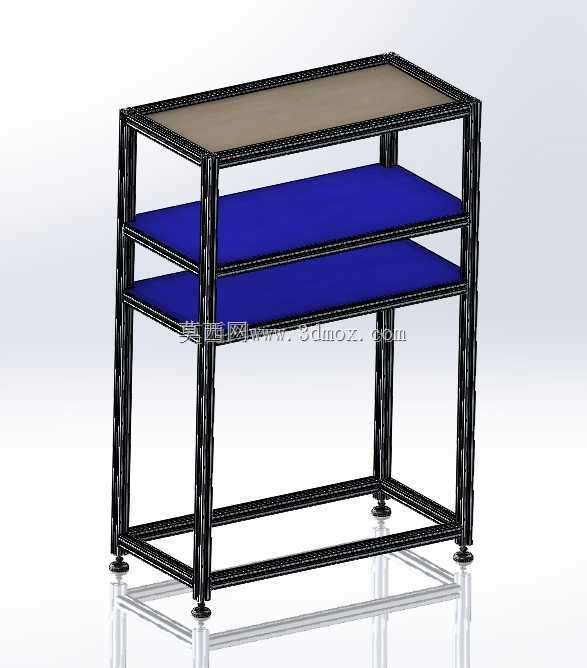

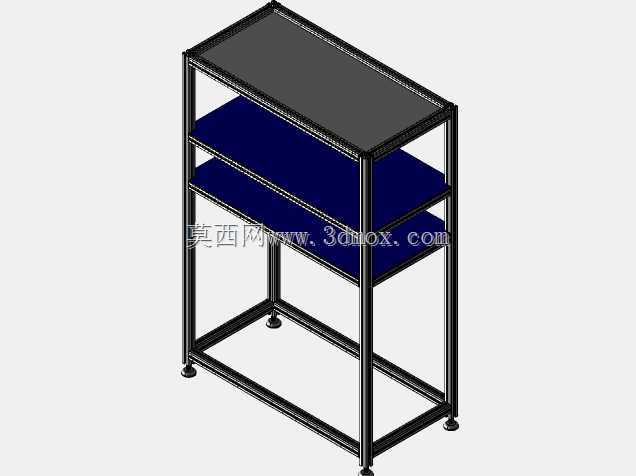

　　从层级布局来看，最上层为平整的实心台面，一般采用密度板或者防静电胶皮贴面，可放置作业过程中常用的工具、待装配的小型零部件，或者作为临时的作业台面完成轻量的装配操作，台面边缘和铝型材框架齐平，没有突出的包边，方便清洁台面的碎屑、杂物。中间设置两层蓝色层板，层板采用钣金折弯或者硬质PVC板材制作，层板通过型材槽内的T型螺栓固定在框架横梁上，每层的高度可根据实际存放物料的高度自由调整，不需要对框架做任何切割改动，这两层主要用来分类存放不同规格的物料、工装夹具或者作业指导文件，分层设计可以避免不同类型物料混放，减少作业过程中找物料的时间损耗。最底层为镂空的框架结构，没有铺设层板，可放置体积稍大、重量稍重的物料箱或者备用工具，底部留空的设计也方便日常清洁地面，不会形成卫生死角。

　　在实际应用场景中，这类置物台常布置在装配工位的侧方，和生产线工位平行摆放，作业人员不需要起身走动就能拿到常用的工具和物料，减少无效动作浪费；也可以作为车间的临时物料中转台，放置待检验、待转运的小型工件，铝型材本身的自重较轻，整个置物台的总重量不超过25kg，配合可选装的脚轮就能轻松移动位置，适配柔性生产线的布局调整需求。在设计这类结构的时候，首先要核算每层的承重能力，4040铝型材作为主立柱的情况下，单根立柱的静载承重可达到150kg以上，搭配每300mm间距设置的横梁支撑，每层均匀放置30-50kg的物料完全不会出现框架变形，完全满足常规轻作业场景的承重需求。

　　设计过程中需要注意的安装边界尺寸，这类置物台的整体长度一般控制在800-1200mm之间，宽度控制在400-600mm，整体高度控制在900-1100mm，这个尺寸区间刚好匹配成年人站立作业时的取放高度，最上层台面的高度和常规作业工作台高度齐平，拿取物料时不需要过度弯腰或者抬手，符合人体工程学的作业要求。框架的所有型材端面都需要安装端盖，避免铝型材的切割毛刺划伤人员，同时也能防止灰尘、杂物进入型材内腔，长期使用也不会出现内腔积灰难以清理的问题。层板安装时要保证和框架横梁完全贴合，固定螺栓的间距控制在200-250mm之间，避免层板受力后出现翘曲变形，如果放置的物料偏重，可在层板下方增加额外的横梁作为加强支撑，不需要更换主框架的型材规格就能提升层板承重能力。

　　和传统的钢制置物架相比，铝型材搭建的置物台不需要做喷漆、喷塑等表面处理，铝型材本身的阳极氧化表层就有很好的耐磨、防腐蚀性能，在普通车间环境下使用十几年都不会出现生锈、表层脱落的问题，后期如果需要调整层级高度、增加层板或者加装挂板、物料盒支架等配件，只需要在型材槽内加装对应的配件就能完成改造，不需要重新焊接、打磨，维护改造成本极低。很多电子装配车间、实验室、小型机加工工位都会选用这类结构作为工位配套置物载体，组装时只需要使用内六角扳手就能完成全部装配工作，不需要专业的焊接设备，普通的设备维护人员就能完成组装和调整，非常适合快速搭建、灵活调整的作业场景。在三维建模过程中，这类结构可以优先调用标准铝型材库的模型，只需要根据设计尺寸调整型材长度，搭配标准的脚杯、角件、端盖等配件模型就能快速完成整体装配，不需要对每个零件做单独的定制建模，能大幅提升设计效率，同时也能保证设计完成的结构直接可以用标准件组装落地，不需要额外加工定制零件，降低生产制作的成本和周期。
