60系列铝型材双槽直角连接角件

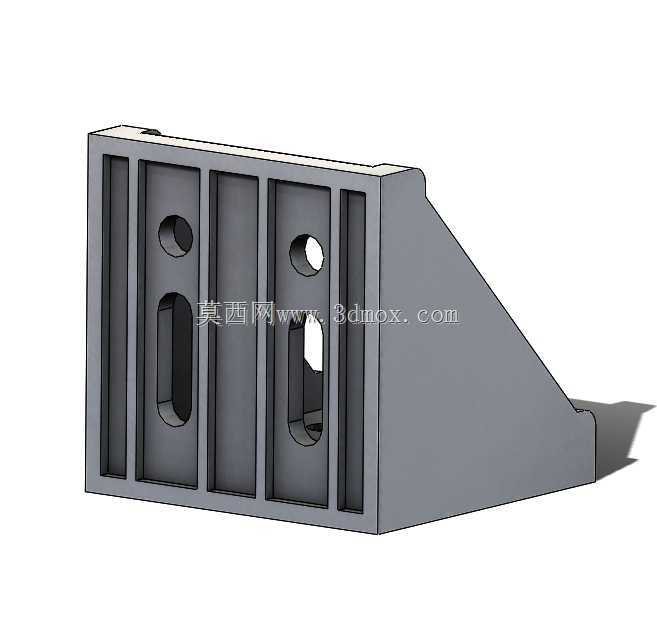

　　在工业铝型材框架搭建的各类场景里，角件是最常用的连接构件之一，这款适配60系列铝型材的双槽角支架，主要用于两根垂直相交铝型材的直角部位加固，常见于自动化设备机架、工业工作台框架、物料输送线护架、设备安全防护围栏、检测仪器台架等结构的节点连接。区别于普通单槽角件，双槽结构的设计可以同时卡入两根型材的对应槽位，安装时不需要对铝型材做额外的打孔、攻丝加工，直接通过配套的T型螺栓、法兰螺母就能完成锁紧固定，大幅降低现场装配的工作量，也能避免型材加工误差带来的装配错位问题。从结构设计来看，这款角件采用L型直角主体，两个互相垂直的安装面分别对应水平、垂直方向的铝型材端面槽口，每个安装面都设置了对应的安装孔位，

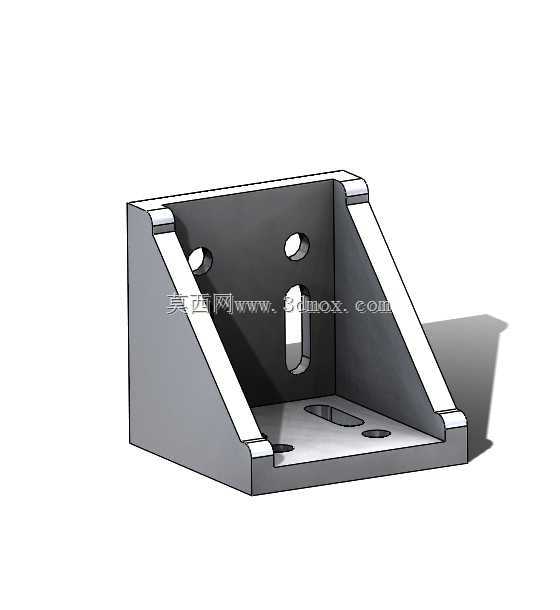

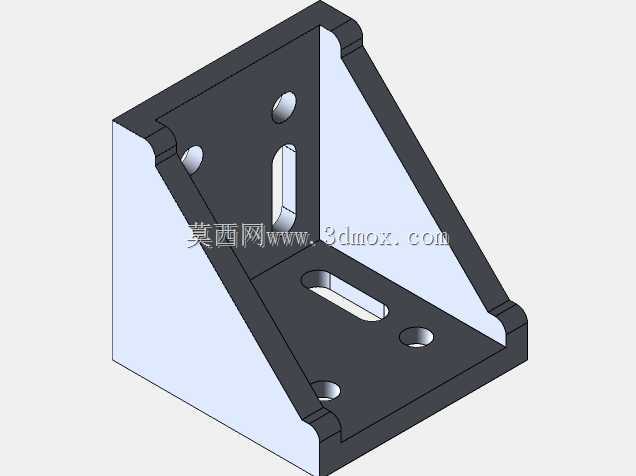

　　其中垂直面预留了一个长条形调节孔与两个圆形定位孔，长孔可以在装配时提供一定的位置调整余量，抵消型材下料长度的微小公差，两个圆孔则用于最终锁紧定位，防止长期受载后连接位置出现滑移；水平面同样设置了对应的安装孔位，和垂直面的孔位形成对称受力布局，让连接节点的受力分布更均匀。角件的两个直角外侧设置了一体化的加强筋结构，筋板从垂直面顶部一直延伸到水平面外端，形成三角形的受力支撑结构，相比无筋的平板角件，抗侧弯、抗倾覆的承载能力提升明显，在框架承受侧向冲击、偏载的时候，加强筋可以有效分散应力，避免角件直角根部出现应力集中导致的变形甚至断裂。角件的边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，一方面是压铸成型工艺的脱模需求，

　　另一方面也能避免装配过程中划伤操作人员，同时减少应力集中点，提升构件的疲劳强度。从安装边界来看，这款角件适配槽宽8mm的60系列工业铝型材，两个安装面的贴合尺寸完全匹配60型材的端面安装尺寸，安装完成后角件不会突出型材的外表面，不会影响后续板材、门板、护罩等附件的安装，整体连接节点外观整洁，不需要额外做遮盖处理。在实际选型使用时，需要注意对应铝型材的槽型参数，确保角件的卡槽凸台尺寸和型材槽口匹配，装配时先将T型螺栓预置入型材槽内，套上角件后先不彻底锁紧，调整好两根型材的垂直精度、位置对齐度之后，再按对角线顺序逐步锁紧螺栓，保证两个安装面和型材表面完全贴合，避免出现间隙导致连接刚性下降。对于承载要求较高的机架节点，

　　还可以在同一连接位置对称安装两个该款角件，进一步提升节点的连接强度和抗扭性能，满足重载设备框架的使用需求。这类角件一般采用压铸铝合金成型，表面做喷砂氧化处理，本身具备不错的耐腐蚀性能，在常规车间环境下长期使用不会出现锈蚀问题，重量也远低于钢制角件，不会给整体框架增加过多的额外负载，同时铝合金的材质和铝型材本身的热膨胀系数接近，在环境温度变化较大的场景下，不会因为两种材料的变形量差异导致连接松动。在一些需要频繁拆装调整的模块化框架结构里，这种角件连接的方式比焊接、打孔攻丝连接的灵活性更高，后期改造框架结构时只需要松开螺栓就能调整型材位置，不需要破坏型材本身的结构，构件也可以重复利用，降低产线迭代改造成本。设计这类角件的三维模型时，需要重点保证两个安装面的垂直度公差，孔位的位置度要和型材槽口的中心距严格匹配，加强筋的厚度要根据额定承载做对应的强度校核，避免筋板过薄导致加强效果不足，或者筋板过厚造成材料浪费、成型缺陷。同时要注意安装孔的沉头深度，保证螺栓锁紧后头部不会突出角件表面，避免和其他安装附件产生干涉。
