低压10针精密导电连接针结构设计

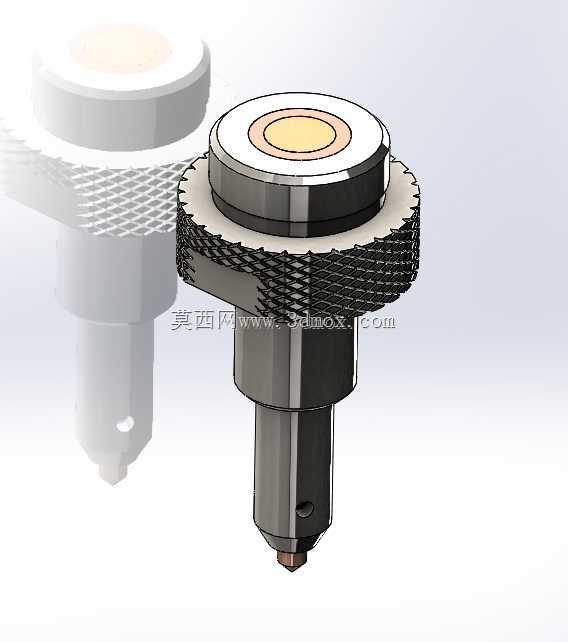

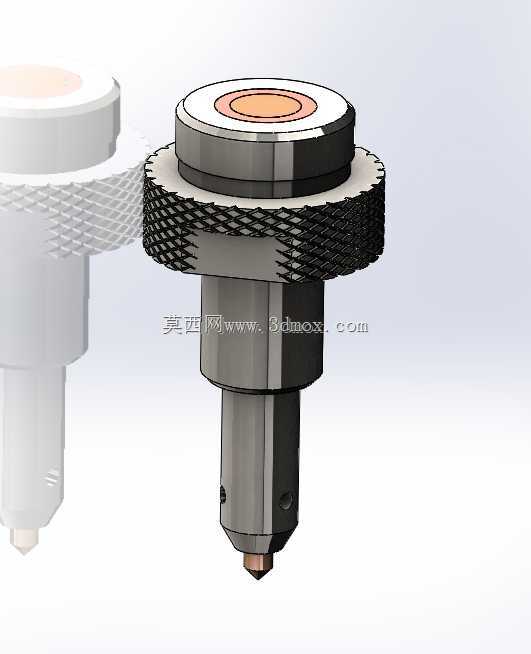

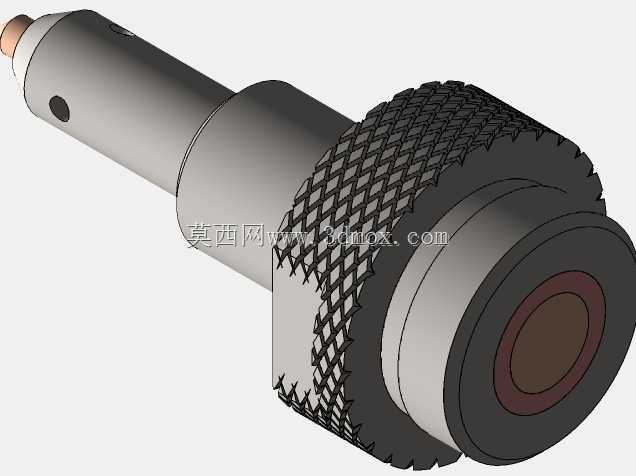

　　这类低压10针导电连接针，多应用在低压测试治具、小型电子设备供电接驳、自动化检测工位的信号与电流传输场景中，核心作用是在低电压工况下实现稳定的电流导通与信号传递，避免接触不良导致的测试数据偏差、供电中断等现场问题。从结构设计来看，该零件头部设置滚花结构，并非装饰用途，实际是为了满足人工手动拧动调整伸出长度时的防滑需求，滚花的网纹参数选取常规的0.5mm节距，既保证手指接触时的摩擦力足够，又不会因为齿纹过锐划伤操作人员手部。头部顶端的环形绝缘层与中心导电端采用同轴嵌套设计，绝缘层选用耐温耐磨的工程塑料材质，压装进入金属基座后做端面齐平处理，保证对接时中心导电柱与对接端的接触件精准对位，不会出现偏斜短路的问题。

　　中间的轴肩结构是安装定位的核心基准，安装时轴肩下端面贴合安装板的上表面，下方的柱体穿过安装板的对应通孔，柱体上设置的径向小孔用于穿装紧定螺钉，将针体固定在安装孔内，避免使用过程中出现轴向窜动或者周向转动，保证每次对接的位置一致性。下端的接触端头采用小直径的导电铜材加工，端头做微小的圆弧过渡，既可以在对接时起到导向导入的作用，又能保证接触时的接触面积足够，降低接触电阻，减少长时间通电时的发热问题。设计过程中首先要明确安装边界，该零件的整体轴向长度控制在适配常规治具安装板的厚度范围，安装柱的直径选取标准治具安装孔的常用尺寸，不需要额外定制安装孔位，可直接替换同规格的老旧接触针，降低现场改造成本。滚花段的直径比安装柱直径大出的尺寸，

　　刚好形成轴肩的定位面，不需要额外加工定位凸台，减少了车削加工的工序步骤，提升加工效率。中心导电端与外部金属基座之间的绝缘层厚度经过核算，满足低压工况下的绝缘耐压要求，不会出现击穿漏电的问题，同时绝缘层的压装过盈量控制在合理范围，既不会因为过盈量太小导致绝缘层松脱，也不会因为过盈量太大导致绝缘层受压开裂。在实际选型应用时，需要注意该针体的额定通流能力匹配对应回路的电流大小，避免过载发热，同时安装时紧定螺钉的锁紧力矩要控制在合适范围，防止力矩过大导致针体变形，或者力矩太小导致固定不牢。对接端的接触面要定期清理，避免积尘、氧化层堆积导致接触电阻升高，影响导通稳定性。该结构的设计没有采用复杂的弹性接触结构，整体为刚性固定结构，

　　适合对接位置固定、不需要频繁浮动对接的工位，相比弹性接触针，刚性结构的接触稳定性更好，使用寿命更长，维护成本更低，适合在固定测试工位、长期固定接驳的供电回路中使用。建模过程中，滚花特征可以采用纹理贴图配合简化结构的方式处理，不需要完全绘制每一个滚花齿，减少模型的文件体量，同时保证装配时的外观展示效果，轴肩、安装柱、导电端头的同轴度公差要在建模时明确标注，保证加工后的零件装配精度，避免对接时出现偏斜。
