30X30规格铝角连接件结构设计方案

　　在工业铝型材框架搭建的各类场景中，角连接件是决定框架整体刚性与连接可靠性的核心基础零件，这款适配30系列铝型材的角连接组件，主要面向轻型设备机架、物料周转架、工作台防护围挡、自动化设备外围护架等场景的直角拼接需求，解决两根垂直排布铝型材的无外露连接、直角位抗形变补强的实际问题。

　　从实际使用场景来看，这类铝角件常被用在3030欧标或国标铝型材的90度拼接节点，替代传统的外置角码外露安装方式，安装完成后连接件主体藏于型材槽腔内部，不会在框架外表面形成凸起，既能够避免突出结构剐蹭操作人员、勾挂管线物料，也能让框架外表面保持平整，方便后续安装门板、封板、亚克力防护板等外围附件。在轻型输送线侧架、小型检测设备机架、车间工位物料存放架的搭建中，这类内置角连接的方式，相比外置角码能减少约40%的节点外露结构，同时连接强度完全满足静态承载、低动态载荷的使用要求。

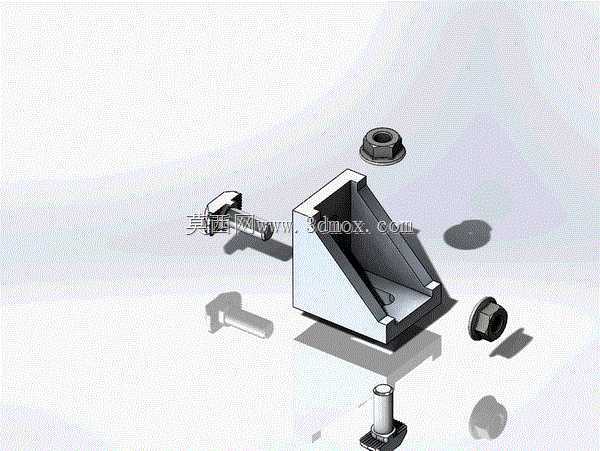

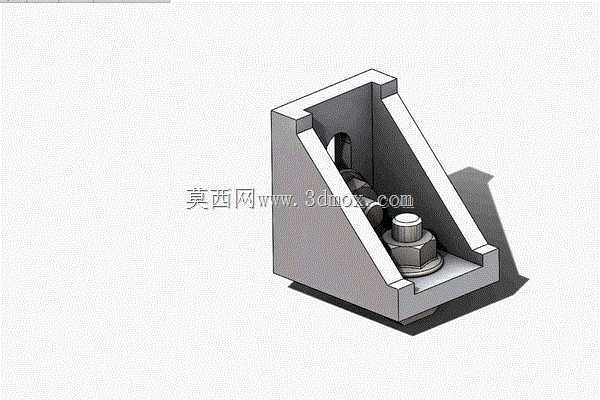

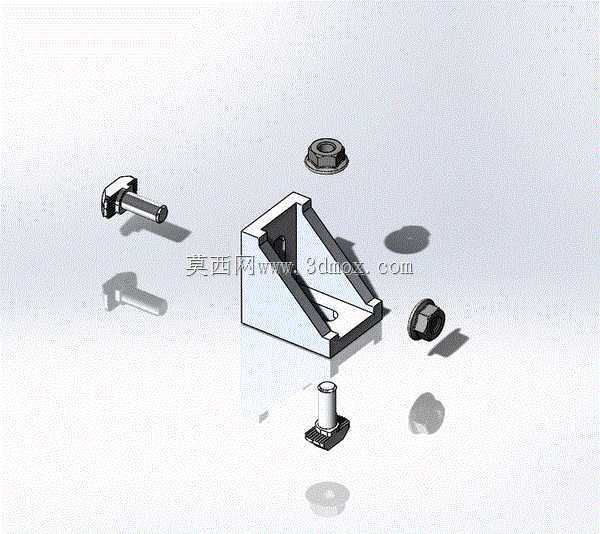

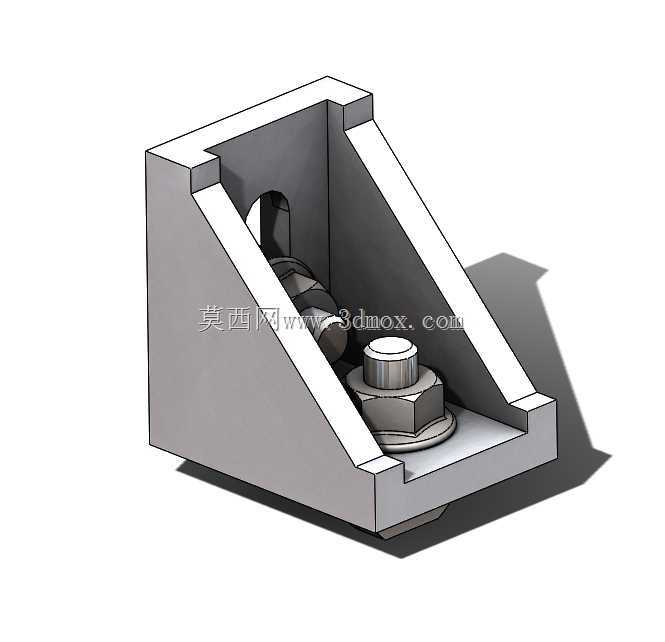

　　这款连接组件的结构设计围绕型材槽道的安装边界展开，角座主体采用直角L型的腔体结构，两个互相垂直的安装面分别贴合两根垂直铝型材的槽腔内壁，斜面设置的加强筋从直角根部延伸至两个安装面的端部，能够抵消直角位置的应力集中问题，避免框架受侧向载荷时角座出现直角开裂、形变的问题。角座的安装边厚度匹配30系列铝型材的槽道内宽，安装时可直接顺着型材槽道滑入预设位置，不需要对型材做额外的打孔、铣削加工，现场装配时只需要将配套的T型螺栓、法兰螺母预紧后调整位置，确认框架方正度后锁紧即可，相比需要现场钻孔的连接方式，装配效率能提升60%以上，也不会破坏铝型材本身的阳极氧化层，避免型材钻孔位置出现锈蚀、强度下降的问题。

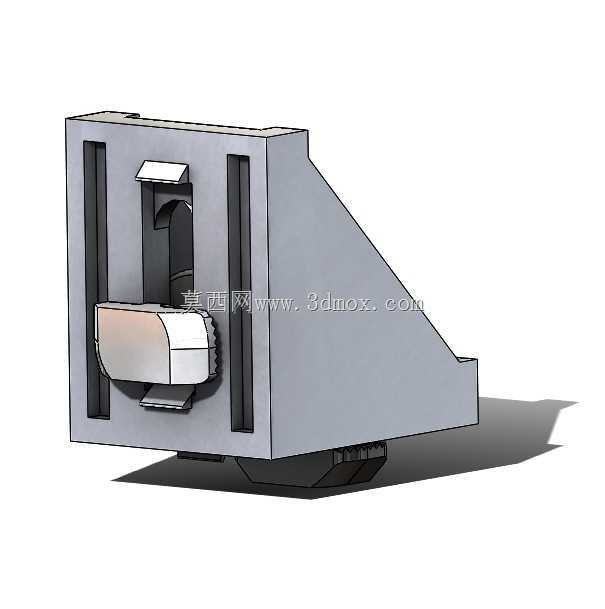

　　从安装边界来看，这款角件适配的铝型材截面为30mm×30mm，槽道宽度、槽深均符合30系列工业铝型材的通用尺寸规范，角座装入槽道后，两个安装面与型材槽底的间隙控制在0.2mm以内，锁紧后不会出现连接晃量；配套的螺栓头部尺寸完全匹配型材槽道的T型槽尺寸，锁紧时螺栓不会跟转，法兰螺母的压面直接贴合角座的安装沉台，锁紧力能够均匀传递到角座与型材的贴合面上，不会出现局部压溃铝型材槽壁的问题。在实际选型使用时，需要注意单组角件的承载上限，单节点使用单套角件时，适合承载低于15kg的静态载荷场景，如果是设备主框架的承重节点，可以在同一直角位置上下排布两套角件，能够将节点承载能力提升2倍以上，满足更高的刚性要求。

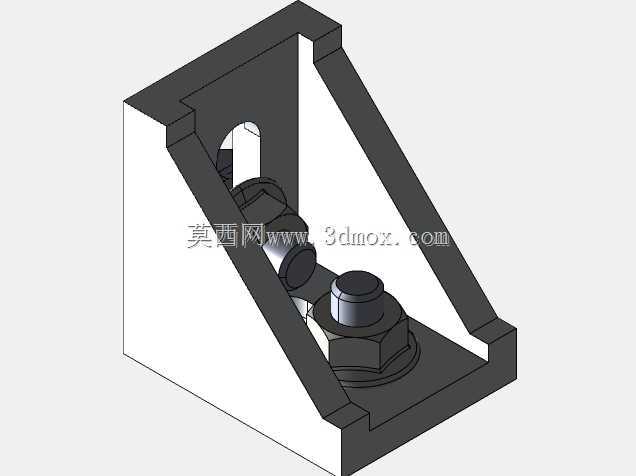

　　设计过程中针对角座的拔模角度、安装让位结构做了针对性优化，角座的外侧边缘做了0.5mm的倒角处理，滑入型材槽道时不会刮伤型材槽内的阳极氧化层；螺栓穿过的过孔做了沉台设计，螺母锁紧后螺母端面不会高出角座表面，避免角座装入槽道时出现卡滞。加强筋的厚度从直角根部向两端逐渐减薄，既保证了直角位置的抗扭、抗弯强度，也尽可能减少了角座本身的材料用量，控制零件的制造成本。在实际装配调试中，如果遇到框架拼接存在微小角度偏差的情况，角座的过孔预留了0.3mm的调节余量，允许在预紧状态下对型材位置做微调，调整到方正位置后再完全锁紧，降低现场装配的对位难度。

　　这类内置铝角连接结构相比外置角码，还有一个明显的应用优势，就是在做设备框架的接地连接时，角座与铝型材槽腔的金属接触面更大，只需要在其中一根型材上设置接地端子，整个框架的金属导通性就能满足电气防护的接地要求，不需要额外做跨接导线，简化设备的电气安装流程。在洁净车间使用的设备框架中，这种无外露缝隙的内置连接结构，不容易积灰，清洁消毒时没有卫生死角，也符合洁净生产区域的设备设计要求。
