2英寸NPT内螺纹卡姆洛克A型快接适配器

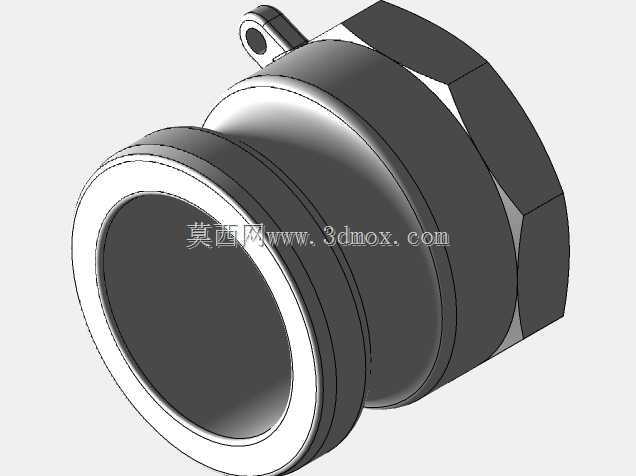

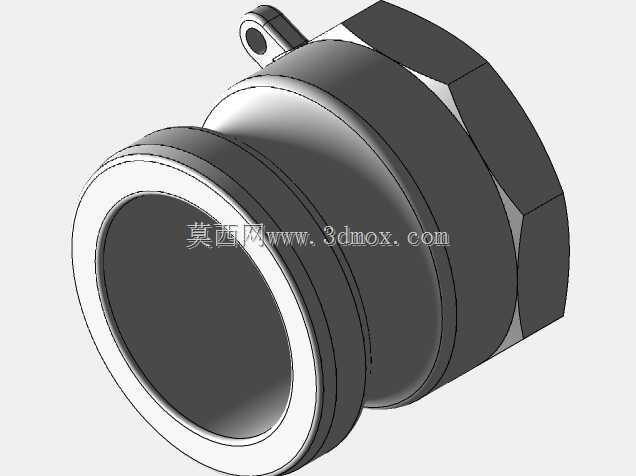

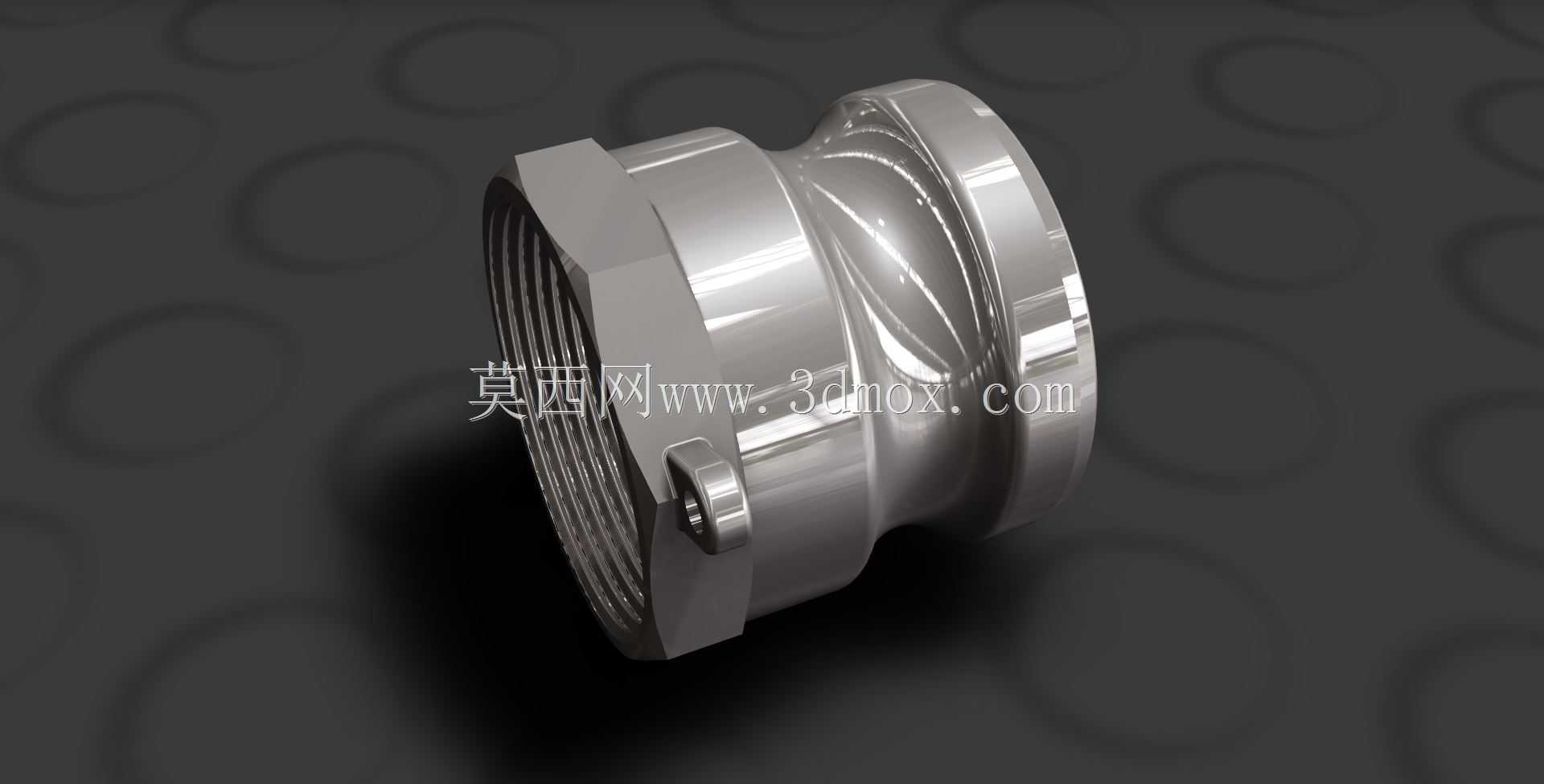

　　在流体输送管路的快速接驳场景中，这类卡姆洛克A型适配器是工业现场应用极广的快装连接件，常见于石化灌区物料转运、工厂压缩空气管网接驳、移动式给排水设备连接、粉体输送管路快拆环节，相比传统螺纹硬连接或法兰连接，它能大幅缩短管路拆装的作业时间，降低现场操作的劳动强度，尤其适合需要频繁切换管路接驳端的临时输送作业场景。从结构功能来看，这款接头为内螺纹端适配2英寸NPT锥管螺纹，可直接与同规格外螺纹的管路、阀门、泵体出口端旋合密封，另一端为卡姆洛克标准公头插接端，可与对应规格的母头快接件实现无工具快速锁紧，接头侧边的锁扣定位凸台是卡接结构的核心限位部位，当公头插入母头后，母头的凸轮锁紧臂会卡入该凸台后侧的限位槽内，

　　通过扳动锁紧臂即可实现接头的轴向压紧密封，无需额外螺栓紧固，正常锁紧状态下可承受1.0MPa以上的管路工作压力，适配水、轻质油品、压缩空气、低腐蚀性化工流体等多种介质的输送需求。设计过程中首先要匹配卡姆洛克接头的通用互换尺寸标准，插接端的外径公差、密封面的粗糙度、锁扣凸台的位置与轮廓尺寸都需要严格遵循行业通用规范，保证不同厂商生产的同规格接头可以实现互换接驳，不会出现插接过松漏液、插接过紧无法装配的问题；内螺纹端采用NPT锥管螺纹设计，依靠螺纹牙型的过盈配合实现密封，建模时需要还原锥度1:16的螺纹特征，螺纹牙型角为60度，同时要考虑螺纹旋合的有效长度，保证与标准外螺纹件旋合后有足够的啮合牙数，

　　避免承压状态下出现螺纹脱开或密封失效的问题。接头本体的外形采用流线型过渡设计，在内螺纹六角端与插接端之间做了圆弧过渡结构，既可以降低流体在接头内部的流阻，减少介质输送过程中的压力损失，也能避免直角结构带来的应力集中问题，提升接头在承压状态下的结构强度；内螺纹端的外六角结构是为了适配扳手拧紧作业，建模时需要保证六角的对边尺寸符合标准紧固件的扳手空间要求，方便现场使用普通活动扳手或固定扳手完成螺纹端的紧固操作，六角端的厚度也经过核算，保证扳手施加拧紧力矩时不会出现六角棱边变形的问题。安装边界方面，这款接头在完成螺纹端装配后，插接端的轴向伸出长度需要预留足够的操作空间，方便操作人员扳动母头的锁紧臂完成卡接操作，

　　接头的最大外径位于插接端的凸缘位置，管路排布时需要避开周边的结构干涉，保证接头可以沿轴向顺利插入母头完成对接；由于卡姆洛克接头在锁紧时会有小幅的轴向位移，建模时需要预留对应的轴向补偿空间，避免对接过程中出现硬顶损坏密封件的问题。接头的密封面位于插接端的前端端面，靠母头内置的丁腈橡胶或氟橡胶密封圈实现端面密封，建模时需要保证密封面的平面度与粗糙度要求，避免因密封面磕碰、划伤导致的渗漏问题；侧边的锁扣凸台采用与本体一体化的结构设计，无需额外焊接或装配零件，既提升了结构的整体强度，也减少了额外的泄漏风险点，在频繁插拔的使用场景下，一体化凸台的抗疲劳性能远优于装配式结构，能承受上千次的重复插拔操作而不出现结构损坏。
